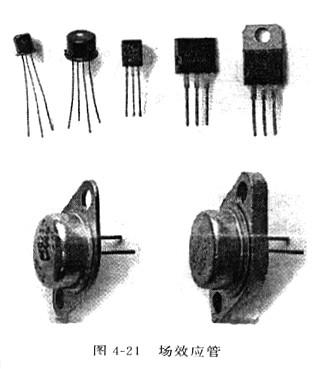

场效应晶体管凡是简称为场效应管，是一种利用场效应道理任务的半导体器件，形状如图4.21所示。和通俗双极型晶体管比拟拟，场效应管具备输出阻抗高、噪声低、静态规模大、功耗小、易于集成等特征，获得了愈来愈遍及的利用。
场效应管的品种良多，首要分为结型场效应管和绝缘栅场效应管两大类，又都有N沟道和P沟道之分。
绝缘栅场效应管也叫做金属氧化物半导体场效应管，简称为MOS场效应管，分为耗尽型MOS管和增强型MOS管。
场效应管另有单栅极管和双栅极管之分。双栅场效应管具备两个彼此自力的栅极G1和G2，从机关上看相称于由两个单栅场效应管串连而成，其输出电流的变更受到两个栅极电压的节制。双栅场效应管的这类特征，在作为高频缩小器、增益节制缩小器、混频器息争调器利用时会带来很大便利。

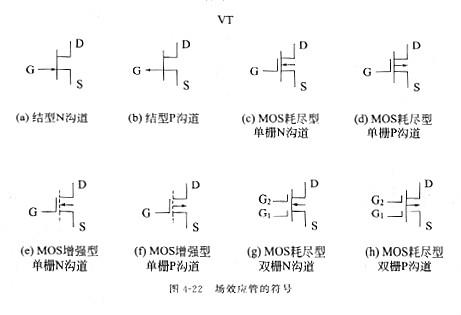

场效应管的笔墨标记为“VT”，图形标记如图4-22所示。

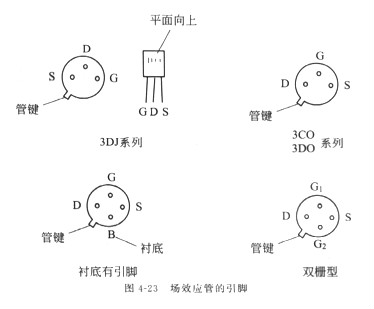

场效应管通俗具备3个引脚，别离是栅极G、源极s和漏极D，它们的服从别离对应于双极型晶体管的基极b、发射极e和集电极c。因为场效应管的源极s和漏极D是对称的，理论利用中可以或许交换。双栅极场效应管具备4个引脚，别离是栅极G1和G2、源极S和漏极D。经常使用场效应管的引脚如图4-23所示，利用中应注重辨认。
场效应管的特色由栅极电压UG节制其漏极电流ID。和通俗双极型晶体管比拟拟，场效应管具备输出阻抗高、噪声低、静态规模大、功耗小、易于集成等特征。

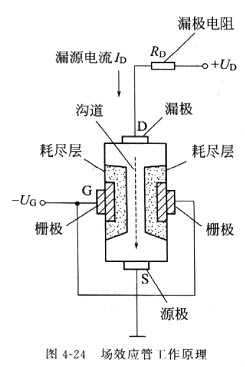

场效应管的根基任务道理如图4- 24所示（以结型N沟道管为例）。因为栅极G接有负偏压（-UG），在G附近组成耗尽层。
当负偏压（-UG）的相对值增大时，耗尽层增大，沟道减小，漏极电流ID减小。当负偏压（-Uc）的相对值减小时，耗尽层减小，沟道增大，漏极电流ID增人。可见，漏极电流ID受栅极电压的节制，以是场效应管是电压节制型器件，即颠末输出电压的变更来节制输出电流的变更，从而达到缩小等目标。
和双极型晶体管一样，场效应管用于缩小等电路时，其栅极也应加偏置电压。

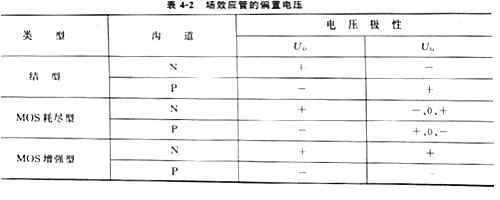

结型场效应管的栅极应加反向偏置电压，即N沟道管加负栅压，P沟道管加正栅压。增强型绝缘栅场效应管应加正向栅压。耗尽型绝缘栅场效应管的栅压可正、可负、可为“0”，见表4-2。加偏置的方法有牢固偏置法、自给偏置法、间接耦合法等。
场效应管的参数良多，包含直流参数、交换参数和极限参数，但通俗利用时只要存眷以下首要参数：饱和漏源电流IDss、夹断电压Ue，（结型管和耗尽型绝缘栅管）或开启电压JT（增强型绝缘栅管）、跨导gm、漏源击穿电压BUDS最大耗散功率PDSM和最大漏源电流IDSM。
(1)饱和漏源电流
饱和漏源电流IDSS是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=O时的漏源电流。
(2)夹断电压

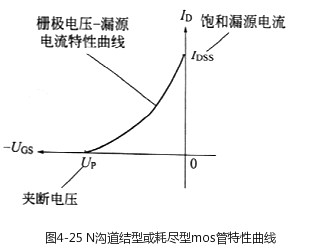

夹断电压UP是指结型或耗尽型绝缘栅场效应管中，使漏源间刚遏制时的栅极电压。如图4-25所示为N沟道管的UGS-ID曲线，可大白看出IDSS和UP的意思。如图4-26所示为P沟道管的UGS-ID曲线。
(3)开启电压

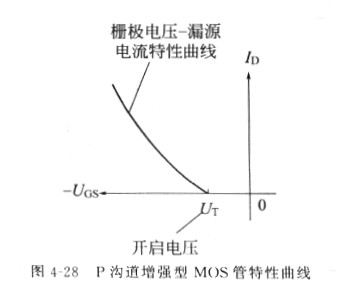

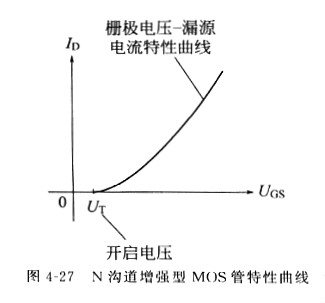

开启电压UT是指增强型绝缘栅场效应管中，使漏源间刚导通时的栅极电压。如图4-27所示为N沟道管的UGS-ID曲线，可大白看出UT的意思。如图4-28所示为P沟道管的UGS-ID曲线。
(4)跨导
跨导gm，是表现栅源电压UGS对漏极电流ID的节制能力，即漏极电流ID变更量与栅源电压UGS变更餐的比值。gm是衡量场效应管缩小能力的首要参数。
(5)漏源击穿电压
漏源击穿电压BUDS是指栅源电压UGS必然时，场效应管一般任务所能接管的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必需小于BUDS。
(6)最大耗散功率
最大耗散功率PDSM也是一项极限参数，是指场效应管机能不变坏时所许可的最大漏源耗散功率。利用时场效应办理论功耗应小于PDSM并留有必然余量。
(7)最大漏源电流
最大漏源电流IDSM是别的一项极限参数，是指场效应管一般任务时，漏源间所许可颠末的最大电流。场效应管的任务电流不应超出IDSM。场效应管的首要感化是缩小、恒流、阻抗变更、可变电阻和电子开关等。
(1)缩小

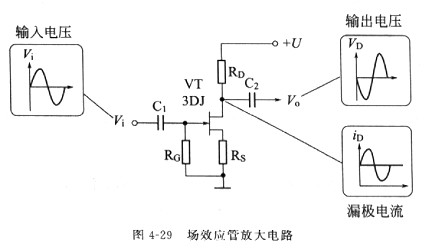

场效应管具备缩小感化。如图4-29所示为场效应管缩小器，输出旌旗灯号Ui经C1耦合至场效应管VT的栅极，与本来的栅极负偏压相叠加，使其漏极电流ID响应变更，并在负载电阻RD上发生压降，经C2断绝直流后输出，在输出端即获得缩小了的旌旗灯号电压Uo。ID与Ui同相，Uo与ui反相。因为场效府管缩小器的输出阻抗很高，因此耦合电容可以或许容最较小，不必利用电解电容器。
(2)恒流

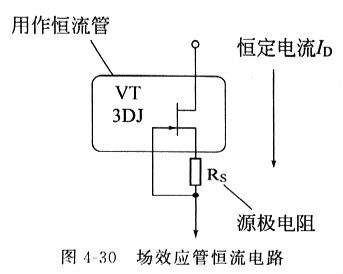

场效应管可以或许便利地组成恒流源，电路如图4-30所示。恒流道理是假设颠末场效应管的漏极电流ID因故增大，源极电阻Rs上组成的负栅压也随之增大，迫使ID回落，反之亦然，使ID对峙恒定。恒定电流
式中Up为场效应管夹断电压。
(3)阻抗变更

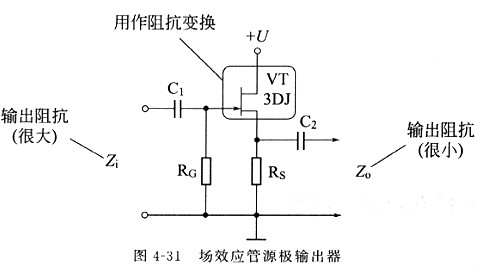

场效应管很高的输出阻抗非常适合作阻抗变更。如图4-31所示为场效应管源极输出器，电路机关与晶体三极管射极跟从器类似，但因为场效应管是电压节制型器件，输出阻抗极高，因此场效应管源极输出器具备更高的输出阻抗Zi和较低的输出阻抗Zo，经常使用于多级缩小器的高阻抗输出级作阻抗变更。
(4)可变电阻

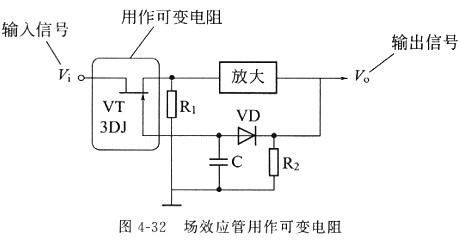

场效应管可以或许用作可变电阻。如图4-32所示为主动电平节制电路，当输人旌旗灯号Ui增大导致Uo增大时，由Uo经二极管VD负向整流后组成的栅极偏压-UG的相对值也增大，使场效应管VT的等效电阻增大，R1与其的分压比减小，使进入缩小器的旌旗灯号电压减小，终究使Uo对峙底子不变。
(5)电子开关

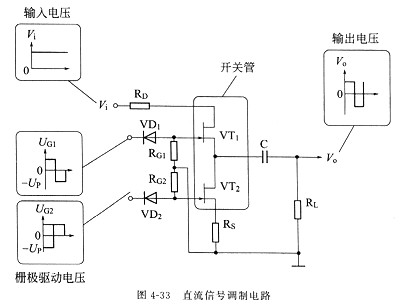

场效应管可以或许用作电子开关。如图4-33所示为直流旌旗灯号调制电路，场效应管VT1、VT2下作于开关状况，其栅极别离接人频次不异、相位相反的方波电压。当VTi导通VT2遏制时，Ui向C充电；当VT1截VT2导通时，C放电；其输出Uo便是与输出直流电压Ui相干的交变电压。
经常使用场效应管首要有结型场效应管、耗尽型绝缘栅场效应管、增强型绝缘栅场效应管、双栅场效应管、功率场效应管等。
(1)结型场效应管
结型场效应管因其具备两个PN结而得名。结型场效应管一般任务时，栅极应加负偏压（相对漏极而言）。对于N沟道结型场效应管，漏极加正电压，栅极加负电压。对于P沟道结型场效应管，漏极加负电压，栅极加正电压。

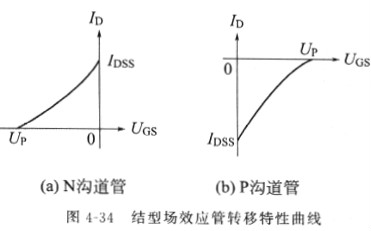

结型场效应管的机能特征是当栅极电压UGS=0时管子导通，漏极电流ID达到最大值。栅极电压的相对值越大ID越小，直至管子遏制。如图4-34所示为结型场效应管的转移特征曲线（UGS-ID曲线）。
结型场效应管具备很高的输出阻抗，为107～lO9Q。经常使用结型场效应管有3DJ系列，和入口的2SJ系列和2SK系列等。
(2)耗尽型绝缘栅场效应管
绝缘栅场效应管因栅极与沟道之间有一层二氧化硅绝缘层而得名，分为耗尽型绝缘栅场效应管和增强型绝缘栅场效应管两类。绝缘栅场效应管具备极高的输出阻抗，为109～1015Ω。
耗尽型绝缘栅场效应管的机能特征是当栅极电压UGS=O时管子有必然的漏极电流ID。对于N沟道耗尽型绝缘栅场效应管，漏极加正电压，栅极电压从“0”慢慢回升时漏极电流ID慢慢增大，栅极电压从“o”慢慢下降时漏极电流ID慢慢减小直至遏制。列于P沟道耗尽型绝缘栅场效应管，漏极加负电压，栅极电压从“0”慢慢下降时漏极电流In慢慢增大，栅极电压从“o”慢慢回升时漏极电流ID慢慢减小直至遏制。

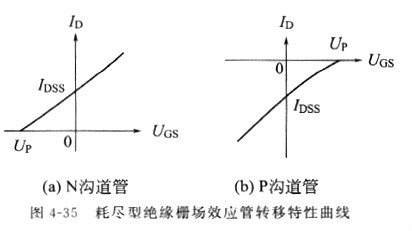

如图4-35所示为耗尽型绝缘栅场效应管的转移特征曲线（UGS - ID曲线）。经常使用耗尽型绝缘栅场效应管有3D01、3D02、3D04等。
(3)增强型绝缘栅场效应管
增强型绝缘栅场效应管一般任务时，栅极应加正偏压（即与漏极电压不异）。对于N沟道增强型绝缘栅场效应管，漏极和栅极均加正电压。对于P沟道增强型绝缘栅场效应管，漏极和栅极均加负电压。
增强型绝缘栅场效应管的机能特征是当栅极电压UGS=0时管子遏制。栅极电压的相对值达到开启电压UT时初步有漏极电流ID，栅极电压的相对值越大漏极电流ID越大。

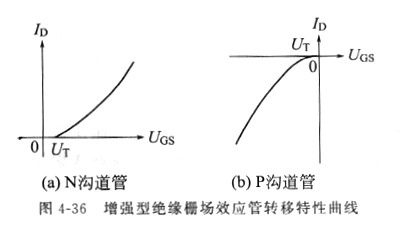

如图4-36所示为增强型绝缘栅场效应管的转移特征曲线（UGS-ID曲线）。经常使用的增强型绝缘栅场效应管有3CO1、3C02、3CO3、3CO6、3DO3, 3DO6等。
(4)双栅场效应管
双栅场效应管的特征是具备两个彼此自力的栅极G1和G2，从机关上看相称于两个单栅场效应管的串连体，如图4-37所示。
双栅场效应管的输出电流受到两个栅极电压的节制。双栅场效应管的这类特征使得其用作高频缩小器、增益节制缩小器、混频器息争凋器时带来很大便利。
双栅场效应管也有结型和绝缘栅型、N沟道和P沟道之分。经常使用结型双栅场效应管有4DJ系列，经常使用绝缘栅型双栅场效应管有4DO系列等。
(5)功率场效应管
功率场效应管也称为VMOS场效应管，因其金属栅极接纳V形槽机关而得名，它也属于绝缘栅场效应管。
功率场效应管是一种机能优异的电压节制型功率开关器件，具备输出阻抗高、驱动电流小、电压增益高、耐1i；高、任务电流大、输出功率大、开关速率快、导通电阻小、热不变性好、过载能力强等特征，在功率缩小器、开关电源、逆变器、电念头节制和调速等场合利用遍及。
经常使用功率场效应管有M'系列、VN系列、IRF系列等。
场效应管可以或许用万用表电阻挠遏制引脚辨认和检测。
(1)引脚辨认与检测

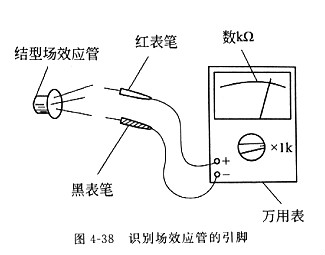

结型场效应管的引脚辨认方法如图4-38所示，将万用表置于“RXlk”挡，用两表笔别离测量每两个引脚间的正、反向电阻。当某两个引脚间的正、反向电阻相称，均为数千欧时，则这两个引脚为漏极D和源极s（可交换），余下的一个引萍踪为栅极G。
(2)区分N沟道场效应管和P沟道场效应管

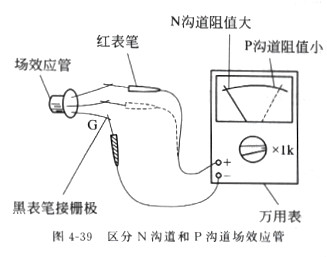

如图4-39所示，将万用表置于“R*1K挡，黑表笔接栅极G，红表笔别离接别的两引脚，假设测得两个电阻值均很大，则为N沟道场效应管。假设测得两个电阻值均很小，则为P沟道场效应管。假设测量成果不符合以上两步，则说明该场效应管已坏或机能不良。
(3)估测结型场效应管缩小能力

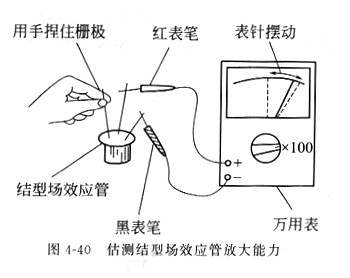

将万用表置于“RX100”挡，两表笔别离接漏极D和源极S，而后用手捏住栅极G（注入人体感到电压），表针应向左或向右摆动，如图4-40所示。表针摆动幅度越大说明场效应管的缩小能力越大。假设表针不动，说明该管已坏。
(4)估测绝缘栅场效应管缩小能力

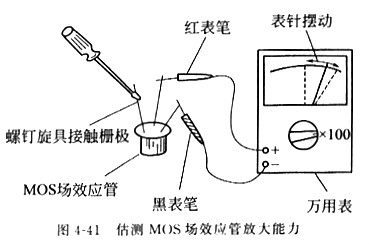

估测绝缘栅场效应管（MOS管）缩小能力时，因为其输出阻抗很高，为防止人体感到电压引起栅极击穿，不要用手间接打仗栅极G，而应手拿螺钉旋具的绝缘柄，用螺钉旋具的金属杆去打仗栅极G，如图4-41所示。辨别方法与测量结型场效应管不异。
