场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两品种型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具有输出电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。
场效应管（FET）是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。因为它仅靠半导体中的大都载流子导电，又称单场极型晶体管。

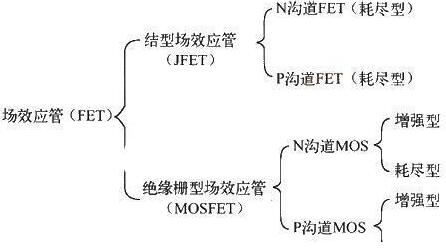

场效应管分为两品种别：结型场效应管（JFET）和绝缘栅场效应管（MOS管）。下文会侧重先容场效应管品种的详细常识与区分。
结型场效应管的布局以下图所示，在一块N型半导体资料的双方各分散一个高杂质浓度的P+区,就组成两个错误称的P+N结，即耗尽层。把两 个P+区并联在一路，引出一个电极g，称为栅极，在N型半导体的两头各引出一个电极，别离称为源极s和漏极d。它们别离与三极管的基极b、发射极e和集电极c绝对应。夹在两个P+N结中间的N区是电流的通道，称为导电沟道（简称沟道）。
这类布局的管子称为N沟道和P沟道结型场效应管，它在电路顶用下图所示的标记表现，栅极上的箭头表现栅-源极间的P+N结正向偏置时，栅极电流的标的目的（由P区指向N区）。

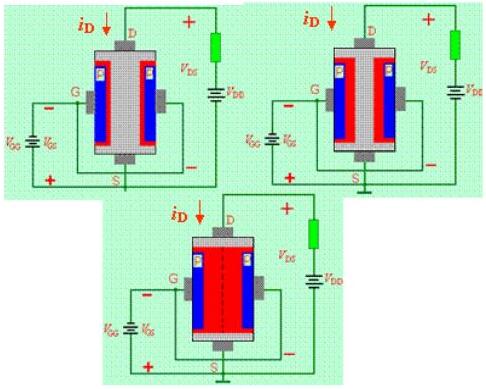

N沟道和P沟道结型场效应管任务道理完整不异，现以N沟道结型场效应管为例，阐发其任务道理。N沟道结型场效应管任务时，须要外加如图1所示的偏置电压（鼠标单击图1中“结型场效应管的任务道理”)，即在栅-源极间加一负电压(vGS＜0)，使栅-源极间的P+N结反偏，栅极电流iG≈0，场效应管显现很高的输出电阻(高达108W摆布)。在漏-源极间加一正电压 (vDS＞0)，使N沟道中的大都载流子电子在电场感化下由源极向漏极作漂移活动，组成漏极电流iD。iD的巨细首要受栅-源电压vGS节制，同时也受漏 -源电压vDS的影响。是以，会商场效应管的任务道理便是会商栅-源电压vGS对沟道电阻及漏极电流iD的节制感化，和漏-源电压vDS对漏极电流iD 的影响。
（1）栅极电压VGS对iD的节制感化

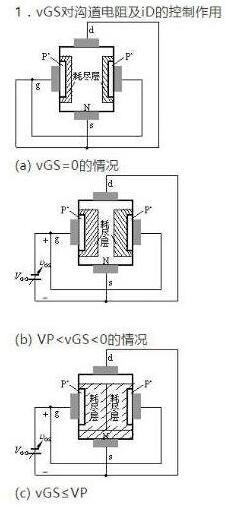

为便于会商，先假定漏-源极间所加的电压vDS=0。当栅-源电压vGS=0时，沟道较宽，其电阻较小，如图1(a)所示。当vGS<0，且其巨细增添时，在这个反偏电压的感化下，两个P+N结耗尽层将加宽。因为N区搀杂浓度小于P+区，是以，跟着|vGS| 的增添，耗尽层将首要向N沟道中扩大，使沟道变窄，沟道电阻增大，如图1(b)所示。当|vGS|进一步增大到必然值|VP| 时，两侧的耗尽层将在沟道中间合拢，沟道全数被夹断，如图1(c)所示。
因为耗尽层中不载流子，是以这时候候候候候候漏-源极间的电阻将趋于无限大，即便加上必然的 电压vDS，漏极电流iD也将为零。这时候候候候候候的栅-源电压称为夹断电压，用VP表现。上述阐发标明，转变栅源电压vGS的巨细，能够有用地节制沟道电阻的巨细。若同时在漏源-极间加上牢固的正向电压vDS，则漏极电流iD将受vGS的节制，|vGS|增大时，沟道电阻增大，iD减小。上述效应也能够看做是栅 -源极间的偏置电压在沟道双方成立了电场，电场强度的巨细节制了沟道的宽度，即节制了沟道电阻的巨细，从而节制了漏极电流iD的巨细。
（2）泄电电压VDS对iD的影响

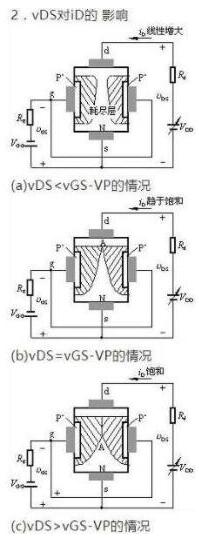

设vGS值牢固，且VP跟着vDS的进一步增添，接近漏极一真个P+N结上蒙受的反向电压增大，这里的耗尽层响应变宽，沟道电阻响应增添，iD随vDS回升的速率趋缓。当vDS增添到vDS=vGS-VP，即vGD=vGS -vDS=VP(夹断电压)时，漏极四周的耗尽层即在A点处合拢，如图2(b)所示，这类状况称为预夹断。与后面讲过的全数沟道全被夹断差别，预夹断后，漏极电流iD≠0。
因为这时候候候候候候沟道依然存在，沟道内的电场仍能使大都载流子(电子)作漂移活动，并被强电场拉向漏极。若vDS持续增添，使 vDS＞vGS－VP,即vGD＜VP时，耗尽层合拢局部会有增添，即自A点向源极标的目的延长，如图2(c)，夹断区的电阻愈来愈大，但漏极电流iD却根基 上趋于饱和，iD不随vDS的增添而增添。因为这时候候候候候候夹断区电阻很大，vDS的增添量首要下降在夹断区电阻上，沟道电场强度增添未几，是以iD根基稳定。但 当vDS增添到大于某一极限值(用V(BR)DS表现)后，漏极一端P+N结上反向电压将使P+N结发生雪崩击穿，iD会急剧增添，一般任务时vDS不能跨越V(BR)DS。
（3）从结型场效应管一般任务时的道理可知：
① 结型场效应管栅极与沟道之间的P+N结是反向偏置的，是以，栅极电流iG≈0，输出阻抗很高。
② 漏极电流受栅-源电压vGS节制，以是场效应管是电压节制电流器件。
③ 预夹断前，即vDS较小时，iD与vDS间根基呈线性干系；预夹断后，iD趋于饱和。P沟道结型场效应管任务时，电源的极性与N沟道结型场效应管的电源极性相反。
绝缘栅场效应管绝缘栅场效应管的品种较多，有PMOS、NMOS和VMOS功率管等，但今朝操纵最多的是MOS管。MOS绝缘栅场效应管也即金属一氧化物一半导体场效应管，凡是用MOS表现，简称作MOS管。它具有比结型场效应管更高的输出阻抗（可达1012Ω以上），并且建造工艺比拟简略，操纵矫捷便利，很是有益于高度集成化。

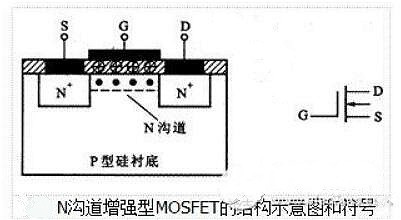

MOS场效应三极管分为：加强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道加强型MOSFET的布局表现图和标记见图1。此中：电极 D（Drain） 称为漏极，相称双极型三极管的集电极；
电极 G（Gate） 称为栅极，相称于的基极；
电极 S（Source）称为源极，相称于发射极。
所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该地区的载流子，组成导电沟道。当栅极加有电压时，若0＜VGS＜VGS(th)时，经由进程栅极和衬底间组成的电容电场感化，将接近栅极下方的P型半导体中的多子空穴向下方排挤，呈现了一薄层负离子的耗尽层；同时将吸收此中的少子向表层活动，但数目无限，缺乏以组成导电沟道，将漏极和源极不异，以是依然缺乏以组成漏极电流ID。
进一步增添VGS，当VGS＞VGS(th)时（ VGS(th)称为开启电压），因为此时的栅极电压已比拟强，在接近栅极下方的P型半导体表层中堆积较多的电子，能够组成沟道，将漏极和源极不异。若是此时加有漏源电压，就能够组成漏极电流ID。在栅极下方组成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反,故称为反型层。跟着VGS的持续增添,ID将不时增添。在VGS＝0V时ID＝0，只需当VGS＞VGS(th)后才会呈现漏极电流，以是,这类MOS管称为加强型MOS管。VGS对漏极电流的节制干系可用iD＝f(VGS(th))|VDS=const这一曲线描写，称为转移特征曲线，以下图
N沟道加强型MOSFET根基上是一种摆布对称的拓扑布局，它是在P型半导体上天生一层SiO2 薄膜绝缘层，而后用光刻工艺分散两个高搀杂的N型区，从N型区引出电极（漏极D、源极S）。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。P型半导体称为衬底，用标记B表现。栅源电压VGS的节制感化：当VGS=0 V时，漏源之间相称两个面对面的二极管，在D、S之间加上电压不会在D、S间组成电流。
N沟道加强型MOSFET的布局表现图，以下图所示。它是用一块搀杂浓度较低的P型硅片作为衬底，操纵分散工艺在衬底上分散两个高搀杂浓度的N型区（用N+表现），并在此N型区上引出两个欧姆打仗电极，别离称为源极（用S表现）和漏极（用D表现）。在源区、漏区之间的衬底外表笼盖一层二氧化硅（SiO2）绝缘层，在此绝缘层上堆积出金属铝层并引出电极作为栅极（用G表现）。从衬底引出一个欧姆打仗电极称为衬底电极（用B表现）。因为栅极与别的电极之间是彼此绝缘的，以是称它为绝缘栅型场效应管。
当栅极G和源极S之间不加任何电压，即UGS=0时,因为漏极和源极两个N+型区之间隔有P型衬底，相称于两个面对面毗连的PN结，它们之间的电阻高达1012W的数目级，也便是说D、S之间不具有导电的沟道，以是不管漏、源极之间加何种极性的电压，都不会发生漏极电流ID。

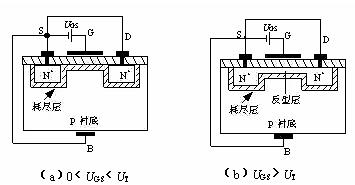

当将衬底B与源极S短接，在栅极G和源极S之间加正电压，即UGS﹥0时,以下图（a）所示，则在栅极与衬底之间发生一个由栅极指向衬底的电场。在这个电场的感化下，P衬底外表四周的空穴遭到排挤将向下方活动，电子受电场的吸收向衬底外表活动，与衬底外表的空穴复合，组成了一层耗尽层。若是进一步进步UGS电压，使UGS到达某一电压UT时，P衬底外表层中空穴全数被排挤和耗尽，而自在电子大批地被吸收到外表层，由量变到量变，使外表层变成了自在电子为多子的N型层，称为“反型层”，以下图（b）所示。反型层将漏极D和源极S两个N+型区相连通，组成了漏、源极之间的N型导电沟道。把起头组成导电沟道所需的UGS值称为阈值电压或开启电压，用UT表现。明显，只需UGS﹥UT时才有沟道，并且UGS越大，沟道越厚，沟道的导通电阻越小，导电能力越强。这便是为甚么把它称为加强型的缘由。
在UGS﹥UT的前提下，若是在漏极D和源极S之间加上正电压UDS，导电沟道就会有电流畅通。漏极电流由漏区流向源区，因为沟道有必然的电阻，以是沿着沟道发生电压降，使沟道各点的电位沿沟道由漏区到源区逐步减小，接近漏区一真个电压UGD最小，其值为UGD=UGS－UDS,响应的沟道最薄；接近源区一真个电压最大，即是UGS,响应的沟道最厚。如许就使得沟道厚度不再是平均的，全数沟道呈倾斜状。跟着UDS的增大，接近漏区一真个沟道愈来愈薄。

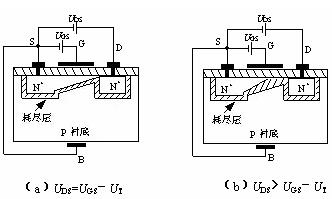

当UDS增大到某一临界值，使UGD≤UT时，漏真个沟道消逝，只剩下耗尽层，把这类环境称为沟道“预夹断”，以下图（a）所示。持续增大UDS(即UDS＞UGS－UT)，夹断点向源极标的目的挪动，以下图（b）所示。虽然夹断点在挪动，但沟道区（源极S到夹断点）的电压降坚持稳定，仍即是UGS－UT。是以,UDS过剩局部电压[UDS－(UGS－UT)]全数降到夹断区上，在夹断区内组成较强的电场。这时候候候候候候电子沿沟道从源极流向夹断区，当电子到达夹断区边缘时，受夹断区强电场的感化，会很快的漂移到漏极.(插图对电导的影响）。
P沟道加强型MOS管的布局表现图，经由进程光刻、分散的体例或其余手腕，在N型衬底（基片）上建造出两个搀杂的P区，别离引出电极（源极S和漏极D），同时在漏极与源极之间的SO绝缘层上建造金属，称为栅极G。
在一般任务时，P沟道加强型MOS管的衬底必须与源极相连，而漏心极对源极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏。
耗尽型MOS场效应管，是在建造进程中，事后在SiO2绝缘层中掺入大批的正离子，是以，在UGS=0时，这些正离子发生的电场也能在P型衬底中“感到”出充足的电子，组成N型导电沟道。当UDS>0时，将发生较大的漏极电流ID。若是使UGS<0，则它将减弱正离子所组成的电场，使N沟道变窄，从而使ID减小。当UGS更负，到达某一数值时沟道消逝，ID=0。使ID=0的UGS咱们也称为夹断电压，仍用UP表现。
（1）N沟道耗尽型场效应管
沟道耗尽型MOSFET的布局与加强型MOSFET布局近似，只需一点差别，便是N沟道耗尽型MOSFET在栅极电压uGS=0时，沟道已存在。该N沟道是在建造进程中操纵离子注入法事后在衬底的外表，在D、S之间建造的，称之为初始沟道。N沟道耗尽型MOSFET的布局和标记如图1.（a）所示，它是在栅极下方的SiO2绝缘层中掺入了大批的金属正离子。
以是当VGS＝0时，这些正离子已感到出反型层，组成了沟道。因而，只需有漏源电压，就有漏极电流存在。当VGS＞0时，将使ID进一步增添。VGS＜0时，跟着VGS的减小漏极电流逐步减小，直至ID＝0。对应ID＝0的VGS称为夹断电压，用标记VGS(off)表现，偶然也用VP表现。
因为耗尽型MOSFET在uGS=0时，漏源之间的沟道已存在，以是只需加上uDS,就有iD畅通。若是增添正向栅压uGS，栅极与衬底之间的电场将使沟道中感到更多的电子，沟道变厚，沟道的电导增大。
若是在栅极加负电压（即uGS＜0＝，就会在绝对应的衬底外表感到出正电荷，这些正电荷对消N沟道中的电子，从而在衬底外表发生一个耗尽层，使沟道变窄，沟道电导减小。

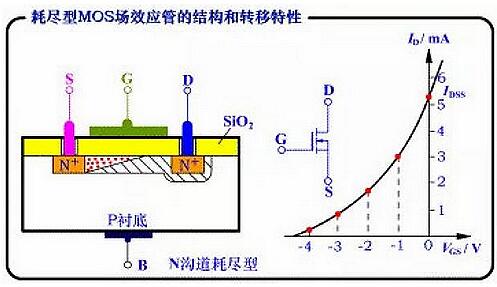

当负栅压增大到某一电压Up时，耗尽区扩大到全数沟道，沟道完整被夹断（耗尽），这时候候候候候候即便uDS仍存在，也不会发生漏极电流，即iD=0。UP称为夹断电压或阈值电压，其值凡是在–1V–10V之间N沟道耗尽型MOSFET的布局图和转移特征曲线别离如图所示。
N沟道耗尽型MOSFET的转移特征曲线
（2）P沟道耗尽型场效应管
P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。
