功率MOSFET首要用于计较机外设(软、硬驱动器、打印机、画图机)、电源(AC／DC变更器、DC／DC变更器)、汽车电子、声响电路及仪器、仪表等范畴。

本文将先容功率MOSFET的布局、任务道理及根基任务电路。

甚么是MOSFET

“MOSFET”是英文MetalOxide Semicoductor Field Effect Transistor的缩写，译成中文是“金属氧化物半导体场效应管”。它是由金属、氧化物(SiO2或SiN)及半导体三种资料制成的器件。所谓功率MOSFET(Power MOSFET)是指它能输出较大的任务电流(几安到几十安)，用于功率输出级的器件。

MOSFET的布局

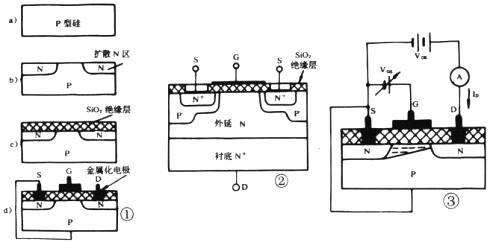

图1是典范立体N沟道加强型MOSFET的剖面图。它用一块P型硅半导体资料作衬底(图la)，在其面上分散了两个N型区(图lb)，再在下面笼盖一层二氧化硅(SiQ2)绝缘层(图lc)，最初在N区上方用侵蚀的体例做成两个孔，用金属化的体例别离在绝缘层上及两个孔内做成三个电极：G(栅极)、S(源极)及D(漏极)，如图1d所示。

从图1中能够看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。普通环境下，衬底与源极在外部毗连在一路。

图1是N沟道加强型MOSFET的根基布局图。为了改良某些参数的特征，如前进任务电流、前进任务电压、下降导通电阻、前进开关特征等有差别的布局及工艺，组成所谓VMOS、DMOS、TMOS等布局。图2是一种N沟道加强型功率MOSFET的布局图。固然有差别的布局，但其任务道理是不异的，这里就不逐一先容了。

MOSFET的任务道理

要使加强型N沟道MOSFET任务，要在G、S之间加正电压VGS及在D、S之间加正电压VDS，则发生正向任务电流ID。转变VGS的电压可节制任务电流ID。如图3所示（下面↑）。

若先不接VGS(即VGS＝0)，在D与S极之间加一正电压VDS，漏极D与衬底之间的PN结处于反向，因此漏源之间不能导电。若是在栅极G与源极S之间加一电压VGS。此时能够将栅极与衬底看做电容器的两个极板，而氧化物绝缘层作为电容器的介质。当加上VGS时，在绝缘层和栅极界面上感到出正电荷，而在绝缘层和P型衬底界面上感到出负电荷(如图3)。这层感到的负电荷和P型衬底中的大都载流子(空穴)的极性相反，以是称为“反型层”，这反型层有能够将漏与源的两N型区毗连起来构成导电沟道。当VGS电压太低时，感到出来的负电荷较少，它将被P型衬底中的空穴中和，因此在这类环境时，漏源之间依然无电流ID。当VGS增添到必然值时，其感到的负电荷把两个分手的N区相同构成N沟道，这个临界电压称为开启电压(或称阈值电压、门限电压)，用标记VT表现(普通划定在ID＝10uA时的VGS作为VT)。当VGS持续增大，负电荷增添，导电沟道扩展，电阻下降，ID也随之增添，并且呈较好线性干系，如图4所示。此曲线称为转换特征。因此在必然规模内能够以为，转变VGS来节制漏源之间的电阻，到达节制ID的感化。

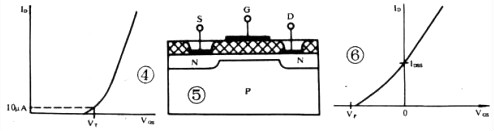

由于这类布局在VGS＝0时，ID＝0，称这类MOSFET为加强型。另外一类MOSFET，在VGS＝0时也有必然的ID(称为IDSS)，这类MOSFET称为耗尽型。它的布局如图5所示，它的转移特征如图6所示。VP为夹断电压(ID＝0)。

耗尽型与加强型首要区分是在建造SiO2绝缘层中有大批的正离子，使在P型衬底的界面上感到出较多的负电荷，即在两个N型区中间的P型硅内构成一N型硅薄层而构成一导电沟道，以是在VGS＝0时，有VDS感化时也有必然的ID(IDSS)；当VGS有电压时(能够是正电压或负电压)，转变感到的负电荷数目，从而转变ID的巨细。VP为ID＝0时的-VGS，称为夹断电压。

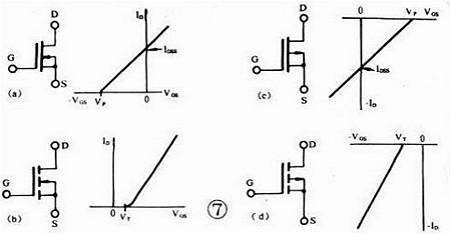

除上述接纳P型硅作衬底构成N型导电沟道的N沟道MOSFET外，也可用N型硅作衬底构成P型导电沟道的P沟道MOSFET。如许，MOSFET的分类如图7所示。

耗尽型：N沟道(图7a)；P沟道(图c)；

加强型：N沟道（图b)；P沟道(图d)。

为避免MOSFET接电感负载时，在停止刹时发生感到电压与电源电压之和击穿MOSFET，普通功率MOSFET在漏极与源极之间内接一个疾速规复二极管，如图8所示。

功率MOSFET的特色

功率MOSFET与双极型功率比拟具备以下特色：

1．MOSFET是电压节制型器件(双极型是电流节制型器件)，因此在驱动大电流时无需鞭策级，电路较简略；

2．输出阻抗高，可达108Ω以上；

3．任务频次规模宽，开关速率高(开关时候为几十纳秒到几百纳秒)，开关消耗小；

4．有较良好的线性区，并且MOSFET的输出电容比双极型的输出电容小很多，以是它的交换输出阻抗极高；噪声也小，最适合建造Hi-Fi声响；

5．功率MOSFET能够多个并联利用，增添输出电流而无需均流电阻。

典范利用电路

1．电池反接掩护电路

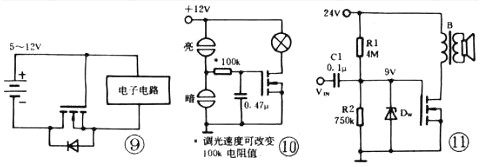

电池反接掩护电路如图9所示。普通避免电池接反破坏电路接纳串接二极管的体例，在电池接反时，PN结反接无电压降，但在一般任务时有0.6～0.7V的管压降。接纳导通电阻低的加强型N沟道MOSFET具备极小的管压降(RDS(ON)×ID)，如Si9410DY的RDS(ON）约为0.04Ω，则在lA时约为0.04V。这时候要注重在电池准确装置时，ID并非完整经由过程管内的二极管，而是在VGS≥5V时，N导电沟道通顺(它相称于一个极小的电阻)而大局部电流是从S流向D的(ID为负)。而当电池装反时，MOSFET不通，电路得以掩护。

2．触摸调光电路

一种简略的触摸调光电路如图10。当手指触摸上触头时，电容经手指电阻及100k充电，VGS渐增大，灯渐亮；当触摸下触头时，电容经

100k及手指电阻放电，灯渐暗到灭。

3．甲类功率缩小电路

由R1、R2成立VGS静态任务点(此时有必然的ID流过)。当音频旌旗灯号颠末C1耦合到栅极，使发生-△VGS，则发生较大的△ID，经输出变压器阻抗婚配，使4～8Ω喇叭输出较大的声功率。图ll中Dw为9V稳压二极管，是掩护G、S极以避免输出太高电压而击穿。从图中也能够看出，偏置电阻的数值较大，由于栅极输出阻抗极高，并且无栅流。

4.工艺

为了前进垂直沟道花费工艺的不变性，双分散工艺应运而生(Double-diffu-sion Structure)，这是功率MOSFET半导体展开上最成功的贸易设想之一，这类工艺一经显现，慢慢成为功率MOSFET支流出产工艺，这便是DMOS(Double-diffusedMetal Oxide Semiconductor，双分散MOS)，DMOS在需要高电压、大电流的CMOS工艺中也经常被接纳。

所谓双分散，便因此内涵层(Epitaxial Layer)为根抵，接纳内涵分散工艺连续生长出“P-”慕区和“N+”源区，即是是接纳了两次分散内涵工艺，双分散由此得名
