mos管任务电路

任务频次和驱动旌旗灯号的占空比不是很大，并且VMOS的功率规格也不是很大时，通俗并不需要为VMOS设置装备摆设特意的驱动电路。通用的CMOS半导体(互补金属氧化物品体管逻辑IC)、TTL（晶体管逻辑）集成电路、罕见的PWM公用IC的输入级都可以或许或许间接驱动VMOS。这类驱动体例通俗合用于驱动旌旗灯号的发生及节制电路与VMOS构成的功率级电路共地的状态。

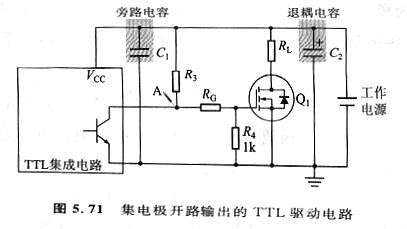

TTL集成电路的逻辑电平为5V，输入级凡是由BJT（双极性晶体管）构成，旌旗灯号通俗从集电极输入，这便是常说的“集电极开路输入”，固然，输入级也有接纳MOSFET的，这便是“开漏输入”。上述开路输入体例需要外部电路设置装备摆设偏置电阻，以建立任务点，限定输入电流（图5．71）。

通用IC的峰值电流驱动能力凡是都不会超出1A，这是限定其驱动能力的首要因素。图中的上拉电阻R3抉择了驱动能力的巨细和机能。R4是栅极泄放电阻，感化是在栅极驱动旌旗灯号没偶然快速泄放掉输入电容的电荷。R4越小越有益于VMOS的快速关断，可是义会增添节制电路的驱动担当，通俗而言，R4的取值不应当小于节制电路的输入阻抗。

在驱动能力无限的前提下，为了减短序线寄生电感的影响，VMOS距离节制电路越近越好。为了避免栅极电流对节制电路的影响，图中的旁路( Bypass)电容也是举荐要采刚的，通俗接纳聚酣、CBB、瓷片等无极性电容，容量为0.1~lμF便可。

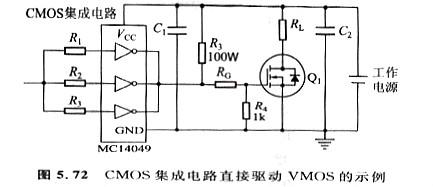

接纳TTL集成电路驱动MOS另外一个需要寄望的题目是，任务电压最少要高于VMOS的开启电压VGS（th），并且要保障图中A点的驱动电压高于开启电压。用CMOS来驱动底子上不需要思考如许的题目，因为此类Ic可以或许或许供给12V摆布的旌旗灯号电平(图5.72)。

TTL和CMOS集成电路本身可以或许或许搭接成振荡电路，发生方波等旌旗灯号，是以，除服从上不公用的PWM壮大之外（凡是的首要区分是保护电路），在简略的利用中是很便利的。

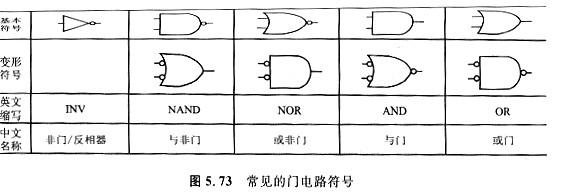

图5. 72中的TTL和CMOS电路标记画成了（逻辑）门电路的体例。门电路输入的波形非常规整，对于方波而言，便是非常“方”的波形，非常适合驱动开关电路厂作，只是功率输入能力无限，通俗称之为“电平旌旗灯号，罕见的逻辑门电路标记如图5.73所示，对于它们的观点，很轻易找到相干的公然资料，也不是本书会商的首要内容，在此不再赘述。

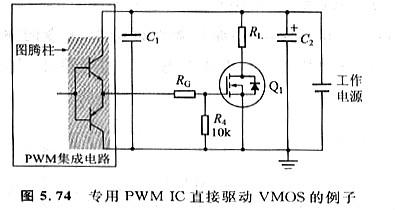

公用的PWM集成电路针对具体的利用增添了一些合用的服从，典范的型号莫过于UC3842,TL494了，它们固然也可以或许或许间接驱动VMOS（图5.74）。这些IC的输入级通俗为“图腾柱”电路，驱动能力更强，像TL494的输入级，既可以或许供给图腾柱输入，也可以或许或许供给集电极升路输入。

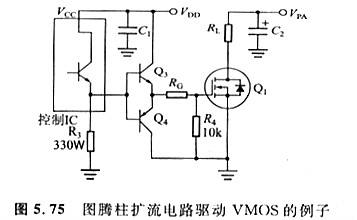

图腾柱属于推挽电路，因此可以或许或许自动对VMOS的栅极遏制放电，如许一来，栅极泄放电阻可以或许或许省略，也可以或许或许取相比大的数值，以防万一。假设IC外部的驱动能力缺少，外部可以或许或许增添扩流电路，罕见的电路体例也是图腾柱的电路。对于集电极开路输入的IC，如TTL集成电路，外接扩流电路时，凡是并不从集电极取旌旗灯号，而是从发射极取旌旗灯号（图5. 75），如许—来，外部的集电极开路输入级就变成了射极跟从器，既下降了输入阻抗，也有益于开关速率的前进。

扩流电路通俗用来驱动大电流规格的VMOS，为了减小驱动节制电路与功率级电路之间的彼此搅扰，凡是会接纳各自自力的电源。为了简化图线的彼此交叉以有益于读图，地（也称为参考点）和电源也会在得当的中间别离画出，这类画法忽视了连线的电阻和阻抗，最后多见于西欧电路道理图中。在理论布线时，应当寄望它们的影响。

Q3、Q4既可以或许或许接纳通用的小功率晶体管，也可以或许或许接纳小功率互补对管，如FPQ6502等等。
