MOSFET按比例削减MOSFET尺寸的缩减在一开端即为一延续的趋势．在集成电路中，较小的器件尺寸可达到较高的器件密度，另外，较短的沟道长度町改良驱动电流（ID~1/L）和任务时的特征，可是，因为电子器件尺寸的缩减，沟道边缘（如源极、漏极及绝缘区边缘）的扰动将变得越发主要，因此器件的特征将不再固守长沟道类似(long channel approximation)的假设．

6.3.1 短沟道效应(short-channel effect)式(45)中的阈值电压是基于6.2，l节中的渐变沟道类似推导得出的，也即衬底耗尽区内的电荷仅由栅极电压发生的电场所感到出．换言之，式(45)中的第三项与源极到漏极间的横向电场有关．可是跟着沟道长度的缩减，源极与漏极问的电场将会影响电荷漫衍、阈值电压节制和器件泄电等器件特征，

一、线性区中的阈值电压

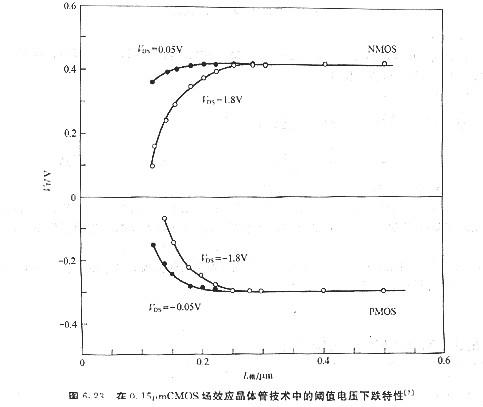

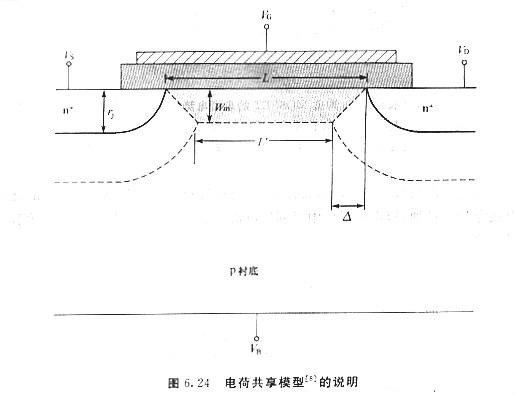

当沟道的边缘效应变得不可忽视时，跟着沟道的缩减，n沟道MOSFET的阈值电压凡是会变得不像本来那末正，而对于p沟道MOSFET而言，则不像本来那末负，图6.23闪现了在VDS=o．05V时VT下跌的景象．阈值电压F跌可用如图6.24所示的电荷同享(chargesharing)模子来加以诠释，此图为一个n沟道MOSFET的剖面图，且器件任务在线性区(VDs≤o．1V)，因此漏极结的耗尽区宽度的确与源极结不异．因为沟道的耗尽区与源极和漏极的耗尽区重叠，由栅极偏压发生的电场所感到天生的电荷可用这梯形地区来类似划一．

阈值电压漂移量AVT是因为耗尽区由长方形LXWm变为梯形(L+L‘) Wm/2，而使得电荷削减所组成的．△VT为（参考习题27）：

此中NA为衬底的搀杂浓度．wm为耗尽区宽度，ri为结深度，L为沟道长度，而C。为每单元面积的栅极氧化层电容.

对长沟道器件而言，因为△（图6.24）远小于L，以是电荷削减量较小，可是对于短沟道器件而言，因为厶与L相仿，以是导通器件所需的电荷将大幅公然降，由式(47)可知，对给定一组已知的NA、Wm、ri和Co，阈值电压将随沟道长度的缩减而下降．

二、漏场感到势垒下降

当短沟道MOSFET的漏极电压由线性区增至饱和区时，其阈值电压下跌将更严峻（如图6.23所示）．此效应称为舞场感到势垒下降．数个差别沟道长度的n沟道器件的源极与漏极间的表面电势如图6.25所示，点线为VDS=o，实线为VDS>o．当栅极电压小于VT时，p—型硅衬底在n+源极与漏极问组成一势垒，并限定电子流由源极流向漏极．对任务在饱和区的器件而言，漏极结的耗尽区宽度弘远于源极结，在长沟道的例子中，增添漏极结耗尽区宽度并不会影响势垒高度（参阅图6.25中lμm的例子）．但当沟道长度充足短时，漏极电压的增添将减小势垒高度（图6.25中o.3μm与o.5μm的例子），此归因于漏极与源极太靠近所组成的表面区的电场渗透，此势牟下降效应会导致电子由源极注入漏极，组成亚阈值电流的增添．因此在短沟道器件中，阂值电压会随漏极电压增添而下降.

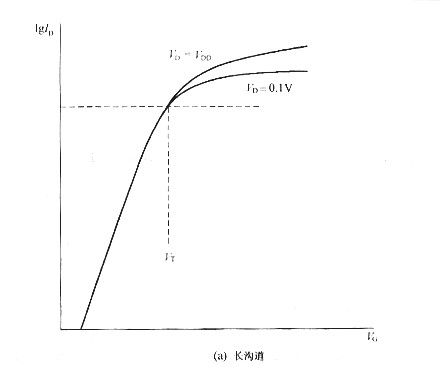

图6.26描画在高与低的漏极偏压前提下，长与短沟道的n沟道MOSFET的亚阈值特征．跟着漏极电压的增添，短沟道器件中亚阈值电流的平行位移[图6.26(b)]闪现有明显DIBI．效应存在，

三、本体穿通

DIBL组成在Si02/Si的界面组成泄电路子，当漏极电压充足大时，能够也会有明显的泄电流由源极经短沟道MOSFET的本体流至漏极，此也可归因于漏极结耗尽区的宽度会跟着漏极电压增添而扩大．在短沟道的MOSFET中，源极结与漏极结耗尽区宽度的总和与沟道长度相称．当漏极电压增添时，漏极结的耗尽区慢慢与源极分手并，因此大批的漏极电流能够会由漏极经本体流向源极。图6.27为短沟道MOSFET（L=0.23μm)的亚阈值特征．当漏极电压由0.1V增添至IV时，DIBL所组成亚阈值特征的平行位移如图6，26(b)所示；而当漏极电压再增添至4v时，其亚阈值摆幅将弘远于低漏极偏压时的值，因此，器件将会有非常高的泄电流，这也闪现出本体穿通效应相称明显，栅极不再能够将器件完全封闭，且没法节制漏极电流，高泄电流将限定短沟道MOSFET器件的任务
