交换电源电压普通时，继电器吸合，接通负载（Rfz）回路。当负载产生短路毛病时，KA两头电压敏捷降落，KA开释，堵截负载回路。同时，发光二极管VL点亮，唆使电路产生短路。
这是一个自锁的掩护电路，短路时：Q3极被拉低，Q2导通，构成自锁，迫使Q3停止，Q3停止前面负载不电压，这时辰有不负载已不干系了，以是即便拿掉负载也不会有输出。要想拿掉负载后规复输出，能够在Q3得CE结上接一个电阻，取1K摆布。
C2和c3很重要，在自锁后，重启电路就靠这两个电容，不然启动失利。道理是上电时，电容两头电压不能渐变，C2使得Q2基极在上电刹时坚持高电平，使得Q2不导通。C3则使得上电刹时Q3基极坚持低电平，使得Q3导通Vout有电压。如许R5位高电平，锁住导通。
因为电网本身缘由或电源输出接线不靠得住，开关电源偶然会呈现缺相运转的环境，且掉相运转不易被实时发明。当电源处于缺相运转时，整流桥某一臂无电流，而其它臂会严峻过流形成破坏，同时使逆变器任务呈现很是，是以必须对缺相停止掩护。检测电网缺雷同常接纳电流互感器或电子缺相检测电路。因为电流互感器检测本钱高、体积大，故开关电源中普通接纳电子缺相掩护电路。图5是一个简略的电子缺相掩护电路。三相均衡时，R1～R3结点H电位很低，光耦合输出类似为零电平。当缺相时，H点电位举高，光耦输出高电平，经比拟器停止比拟，输出低电平，封闭驱动旌旗灯号。比拟器的基准可调，以便调理缺相举措阈值。该缺相掩护合用于三相四线制，而不合用于三相三线制。电路略加变化，亦可用高电平封闭PWM旌旗灯号。
图是一种用于三相三线制电源缺相掩护电路，A、B、C缺任何一相，光耦器输出电平低于比拟器的反相输出真个基准电压，比拟器输出低电平，封闭PWM驱动旌旗灯号，封闭电源。比拟器输出极性略加变化，亦可用高电平封闭PWM旌旗灯号。这类缺相掩护电路接纳光耦断绝强电，宁静靠得住，RP1、RP2用于调理缺相掩护举措阈值。

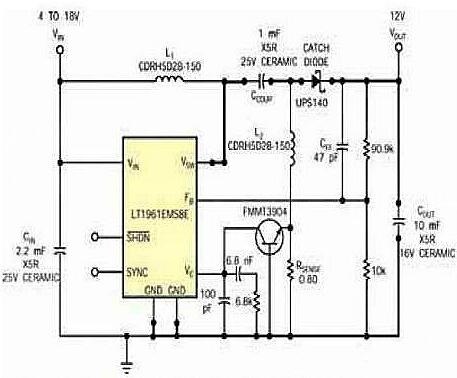

在某些直流/直流转换器中，芯片上的逐周期限流办法在短路时代能够缺乏以避免毛病产生。一个非同步升压转换器可经由过程电感器和箝位二极管来供给一条从输出端到短路处的间接通路。当负载存在短路时，不论集成电路中限流掩护功效若何，流过负载通路的极大电流能够会破坏箝位二极管、电感器和集成电路。在一个 SEPIC（单端低级电感变更器）电路中，耦合电容会间断这条途径。是以，当负载存在短路时，也就不存在电流从输出端流到输出真个间接通路。可是，若是所要求的最短导通时辰比公用负载周期还短，则电感器电流和开关电流就会敏捷增大，形成集成电路毛病、输出端过载，或两种环境兼而有之。乃至在某些降压稳压器中，负载周期的各种限定偶然也会使开关导通时辰太长，乃至没法在输出短路时坚持节制，出格是在极高频次集成电路的输出电压很是高的时辰。利用单个晶体管体例，能够在负载过载或短路导致电感电流起头失控时，将 VC 脚（偏差缩小器的输出端）电压下拉，如许就能够避免 SEPIC 电路产生短路毛病。
高靠得住性短路掩护电路的完成电路如图1所示，此中VMP是线性稳压器的功率MOS管，R1、R2为稳压器的反应电阻;VMO和VMP管是电流镜电路，VMOS管以必然的比例复制功率管的电流，经由过程电阻R4转化为检测电压;晶体管VM1完成电平移位功效，最初接入由VM8～VM12等MOS管构成的比拟器的正输出端（Vinp），比拟器的负输出端（Vinm）与输出端（0UT）相连;VM13、VM14构成二极管毗连情势为负载的共源级缩小电路;VM14和VMp1构成电流镜电路;晶体管VMp1完成对功率管VMP的开关节制，普通任务时，VMp1的栅级电位（Vcon）为高电平，不会影响体系的普通任务，短路产生时，Vcon将为低电平，使功率管关断。
当短路产生时，比拟器的负输出端电位（Vinm）为0 V;同时VM1管将导通，是以比拟器的正输出端电位大于0 V，终究比拟器的输出节点电位（Vcom）为高电平，在MOS管VM13、VM14感化下，节制旌旗灯号Vcon将为低电平，终究VMP管的栅极电压将降低，进而关断P功率管，完成短路掩护。完成短路掩护后，VM1管将关断;VM3和VM4构成电流镜，晶体管VM2的感化是保障电路在短路时代（VM1管关断），比拟器正输出真个电压一直高于比拟器的负输出端电压（即便体系存在地立体噪声），从而使Vcon电压一直为低电平，确保电路在短路产生时代一直都能关断P功率管，完成掩护电路的高靠得住性。同时当短路产生时（即Vcon旌旗灯号为低电平），VM7管普通任务，VM5管将导通，有必然的电流流向0UT端;是以一旦短路消弭（即0UT端接有负载电阻），VM5管将对负载电容和负载电阻构成的并联RC收集充电，0UT端电压降低，Vcon旌旗灯号将变为高电平，电路主动规复普通状况。
