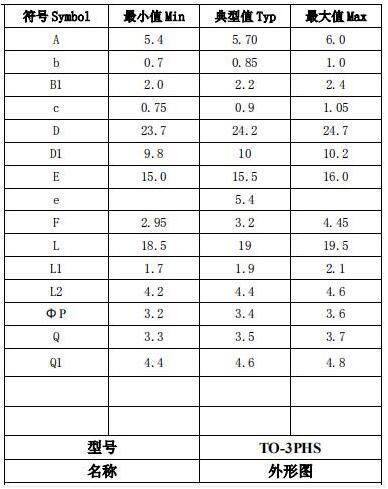

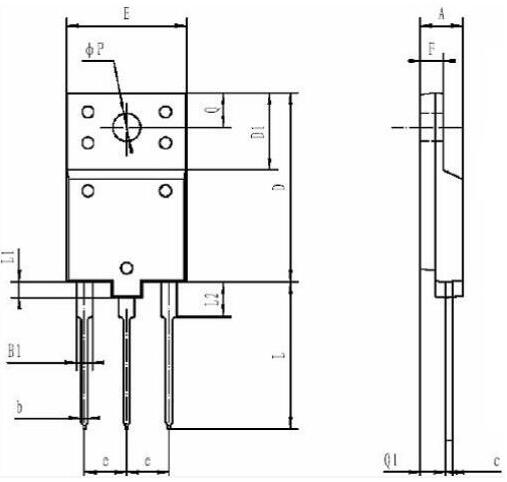

TO-3PF封装尺寸及外表图 型号参数、规格书与MOS管原厂保举-KIA MOS管
信息来历：本站 日期：2019-01-28
MOSFET芯片在建造完成以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。
MOS管对全部供电体系而言起着稳压的感化。今朝板卡上所接纳的MOS管并不是太多,普通有10个摆布,首要缘由是大局部MOS管被整合到IC芯片中去了。因为MOS管首要感化是为配件供给不变的电压,以是它普通利用在CPU、GPU 和插槽等四周。MOS管普通因此高低两个组成一组的情势呈现板卡上。
KIA半导体场效应管封装是与上市公司天水华天微协作。
MOS管封装的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。
高速转换
RDS(ON)，typ.=6.5Ω@VGS=10V
全断绝式TO-3PF塑料封装
1、开关电源
2、赞助电源
3、变频器

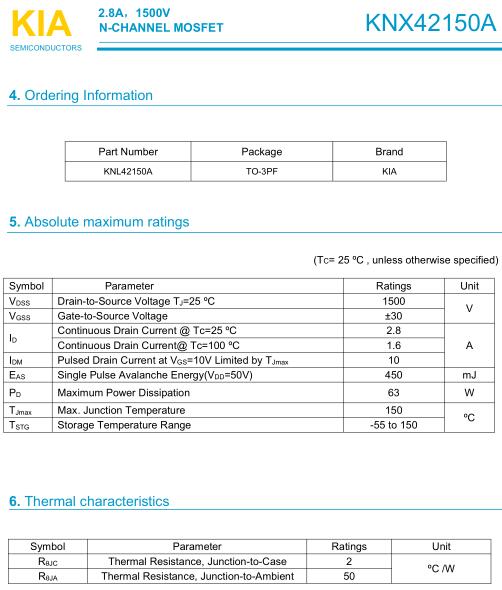

型号：KNX42150A
任务体例：2.8A/1500V
漏至源电压：1500V
门到源电压：±30
单脉冲雪崩能量：450MJ
最大功率耗散：63W
检查概况，请点击下图。
深圳市可易亚半导体科技无限公司.是一家专业处置中、大、功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。

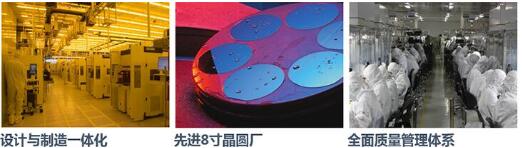

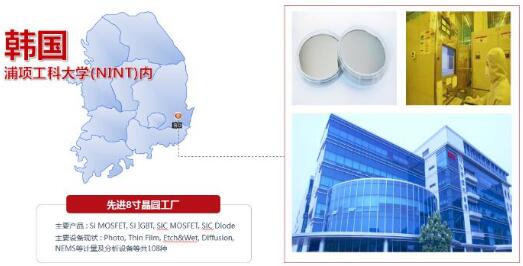

现已具有了自力的研发中间，研发职员以来自韩国(台湾)超一流团队，能够疾速按照客户利用范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。
壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。
KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包含光伏逆变及无人机、充电桩、这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。
从设想研发到制作再到仓储物流，KIA半导体真正完成了一体化的办事链，真正做到了办事细节全到位的品牌内在，咱们努力于成为场效应管（MOSFET）功率器件范畴的领跑者，为了这个方针，KIA半导体正在延续立异，永不止步！
