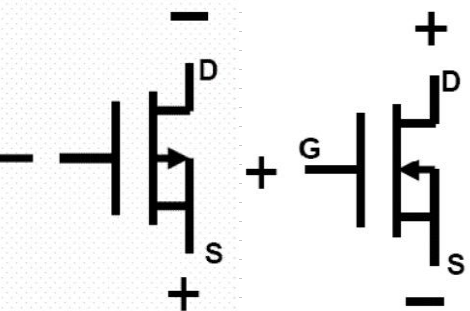

mos管是金属—氧化物-半导体场效应晶体管，或称是金属—绝缘体—半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。双极型晶体管把输出端电流的细小变更缩小后，在输出端输出一个大的电流变更。双极型晶体管的增益就界说为输出输出电流之比（beta）。另外一种晶体管，叫做场效应管（FET），把输出电压的变更转化为输出电流的变更。FET的增益便是它的transconductance，界说为输出电流的变更和输出电压变更之比。市道上常有的普通为N沟道和P沟道，以下为N沟道和P沟道标记。

MOS管怎样检测黑白

用指针式万用表对MOS管停止辨别

（1）用测电阻法辨别结型场效应管的电极

按照场效应管的PN结正、反向电阻值不一样的景象，能够辨别出结型场效应管的三个电极。

具体体例：将万用表拨在R×1k档上，任选两个电极，别离测出其正、反向电阻值。当某两个电极的正、反向电阻值相称，且为几千欧姆时，则该两个电极别离是漏极D和源极S。因为对结型场效应管而言，漏极和源极可交换，剩下的电极必定是栅极G。也能够将万用表的黑表笔(红表笔也行)肆意打仗一个电极，另外一只表笔顺次去打仗其他的两个电极，测其电阻值。当呈现两次测得的电阻值类似相称时，则黑表笔所打仗的电极其栅极，其他两电极别离为漏极和源极。若两次测出的电阻值均很大，申明是PN结的反向，即都是反向电阻，能够鉴定是N沟道场效应管，且黑表笔接的是栅极;若两次测出的电阻值均很小，申明是正向PN结，便是正向电阻，鉴定为P沟道场效应管，黑表笔接的也是栅极。若不呈现上述环境，能够更调黑、红表笔按上述体例停止测试，直到辨别出栅极其止。

（2）用测电阻法辨别场效应管的黑白

测电阻法检测MOS管是用万用表丈量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是不是符合去辨别管的黑白。

具体体例：起首将万用表置于R×10或R×100档，丈量源极S与漏极D之间的电阻，凡是在几十欧到几千欧规模(在手册中可知，各类差别型号的管，其电阻值是各不不异的)，若是测得阻值大于普通值，能够是因为外部打仗不良;若是测得阻值是无限大，能够是外部断极。而后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无限大，则申明管是普通的;若测得上述各阻值太小或为通路，则申明管是坏的。要注重，若两个栅极在管内断极，可用元件代换法停止检测。

（3）用感到旌旗灯号输人法估测场效应管的缩小才能

具体体例：用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，给场效应管加上1.5V的电源电压，此时表针唆使出的漏源极间的电阻值。而后用手捏住结型场效应管的栅极G，将人体的感到电压旌旗灯号加到栅极上。如许，因为管的缩小感化，漏源电压VDS和漏极电流Ib都要产生变更，也便是漏源极间电阻产生了变更，由此能够察看到表针有较大幅度的摆动。若是手捏栅极表针摆动较小，申明管的缩小才能较差;表针摆动较大，标明管的缩小才能大;若表针不动，申明管是坏的。

按照上述体例，咱们用万用表的R×100档，测结型场效应管3DJ2F。先将管的G极开路，测得漏源电阻RDS为600Ω，用手捏住G极后，表针向左摆动，唆使的电阻RDS为12kΩ，表针摆动的幅度较大，申明该管是好的，并有较大的缩小才能。

（4）用测电阻法辨别无标记的场效应管

起首用丈量电阻的体例检测MOS管得找出两个有电阻值的管脚，也便是源极S和漏极D，余下两个脚为第一栅极G1和第二栅极G2。把先用两表笔测的源极S与漏极D之间的电阻值记上去，对换表笔再丈量一次，把其测得电阻值记上去，两次测得阻值较大的一次，黑表笔所接的电极其漏极D;红表笔所接的为源极S。用这类体例辨别出来的S、D极，还能够用估测其管的缩小才能的体例停止考证，即缩小才能大的黑表笔所接的是D极;红表笔所接地是8极，两种体例检测成果均应一样。当肯定了漏极D、源极S的地位后，按D、S的对应地位装人电路，普通G1、G2也会顺次瞄准地位，这就肯定了两个栅极G1、G2的地位，从而就肯定了D、S、G1、G2管脚的挨次。

（5）用测反向电阻值的变更鉴定跨导的巨细

对VMOSN沟道加强型场效应管丈量跨导机能时，可用红表笔接源极S、黑表笔接漏极D，这就相称于在源、漏极之间加了一个反向电压。此时栅极是开路的，管的反向电阻值是很不不变的。将万用表的欧姆档选在R×10kΩ的高阻档，此时表内电压较高。当用手打仗栅极G时，会发明管的反向电阻值有较着地变更，其变更越大，申明管的跨导值越高;若是被测管的跨导很小，用此法测时，反向阻值变更不大。
