甚么是mos管

mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够或许对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

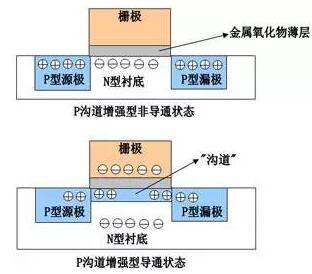

场效应管（FET），把输入电压的变更转化为输入电流的变更。FET的增益即是它的跨导， 界说为输入电流的变更和输入电压变更之比。市道上常有的浅显为N沟道和P沟道，概况参考右边图片（P沟道耗尽型MOS管）。而P沟道罕见的为高压mos管。

场效应管经由过程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。最浅显的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这类晶体管称为金属氧化物半导体(MOS)晶体管，或,金属氧化物半导体场效应管（MOSFET）。由于MOS管更小更省电，以是他们已在良多利用场所代替了双极型晶体管。

mos管根基布局与任务道理

mos管大名是场效应管，是金属-氧化物-半导体型场效应管，属于绝缘栅型。本文就布局机关、特色、适用电路等几个方面用工程师的话简略描写。其布局表现图：

MOS场效应三极管分为：加强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道加强型MOSFET的布局表现图和标记见上图。此中：电极 D（Drain） 称为漏极，相称双极型三极管的集电极；

电极 G（Gate） 称为栅极，相称于的基极；

电极 S（Source）称为源极，相称于发射极。

N沟道加强型MOS场效应管布局

在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

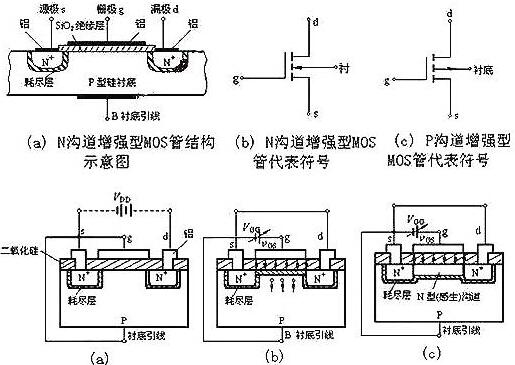

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。

N沟道加强型MOS场效应管的任务道理

（1）vGS对iD及沟道的控建造用

① vGS=0 的环境

从图1(a)能够或许看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不论vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候候候漏极电流iD≈0。

② vGS>0 的环境

若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。

排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。

（2）导电沟道的组成：

当vGS数值较小，吸收电子的才能不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。

起头组成沟道时的栅——源极电压称为开启电压，用VT表现。

下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时才能组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。

vDS对iD的影响

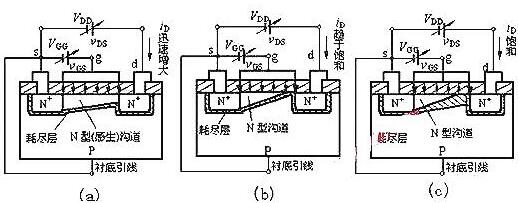

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。

漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS

跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。由于vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。

N沟道耗尽型MOS场效应管的根基布局

（1）布局：

N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。

（2）辨别：

耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才呈现导电沟道。

（3）缘由：

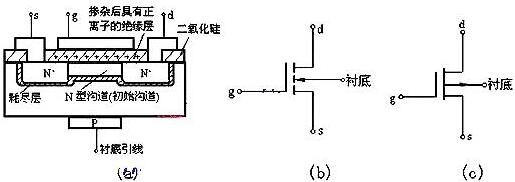

制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。

若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0。

P沟道耗尽型MOSFET

P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。

MOS管的特征

上述MOS管的任务道理中能够或许看出，MOS管的栅极G和源极S之间是绝缘的，由于SiO2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而导致源极-漏极电流的发生。此时的栅极电压VGS决议了漏极电流的巨细，节制栅极电压VGS的巨细就能够或许节制漏极电流ID的巨细。这就能够或许得出以下论断：

1） mos管是一个由转变电压来节制电流的器件，以是是电压器件。

2） mos管道输入特征为容性特征，以是输入阻抗极高。

mos管感化

1.可利用于缩小。由于场效应管缩小器的输入阻抗很高，是以耦合电容能够或许容量较小，不用利用电解电容器。

2.很高的输入阻抗很是合适作阻抗变更。常常利用于多级缩小器的输入级作阻抗变更。

3.能够或许用作可变电阻。

4.能够或许便利地用作恒流源。

5.能够或许用作电子开关。

6.在电路设想上的矫捷性大。栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务。别的输入阻抗高，能够或许加重旌旗灯号源负载，易于跟前级婚配。

mos管发烧缘由阐发

做电源设想，或做驱动方面的电路，不免要用到MOS管。MOS管有良多品种，也有良多感化。做电源或驱动的利用，固然便是用它的开关感化。

不论N型或P型MOS管，其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由过程加在栅极上的电压节制器件的特征，不会发生像三极管做开关时的因基极电流引发的电荷存储效应，是以在开关利用中，

MOS管的开关速率应当比三极管快。其首要道理如图：

MOS管的任务道理

在开关电源中常常利用MOS管的漏极开路电路，如图2漏极一成稳定地接负载，叫开路漏极，开路漏极电路中不论负载接多高的电压，都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关利用的电路情势比拟多了。

NMOS管的开路漏极电路

在开关电源利用方面，这类利用须要MOS管按期导通和关断。比方，DC-DC电源中常常利用的根基降压转换器依靠两个MOS管来履行开关功效，这些开关瓜代在电感里存储能量，尔后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次，由于频次越高，磁性元件能够或许更小更轻。在普通任务时代，MOS管只相称于一个导体。是以，咱们电路或电源设想职员最关怀的是MOS的最小传导耗损。

咱们常常看MOS管的PDF参数，MOS管束作商接纳RDS(ON)参数来界说导通阻抗，对开关利用来讲，RDS(ON)也是最重要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS(ON)是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的，渐渐下降的结温也会导致RDS(ON)的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热才能。RθJC的最简略的界说是结到管壳的热阻抗。

其发烧环境有：

1.电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是导致MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，才能完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。

2.频次太高，首要是偶然过度寻求体积，导致频次进步，MOS管上的耗损增大了，以是发烧也加大了。

3.不做好充足的散热设想，电流太高，MOS管标称的电流值，浅显须要杰出的散热才能到达。以是ID小于最大电流，也能够发烧严重，须要充足的赞助散热片。

4.MOS管的选型有误，对功率鉴定有误，MOS管内阻不充实斟酌，导致开关阻抗增大。

mos管三个极别离是甚么及鉴定体例

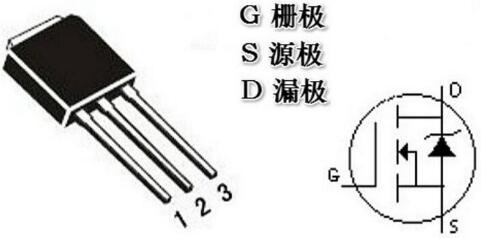

mos管的三个极别离是：G（栅极），D（漏极）s（源及），请求栅极和源及之间电压大于某一特定值，漏极和源及才能导通。

1.鉴定栅极G

MOS驱动器首要起波形整形和加强驱动的感化：假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能耗损其副感化是下降电路转换效力，MOS管发烧严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候。

将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。

2.鉴定源极S、漏极D

将万用表拨至R×1k档别离丈量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（浅显为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。

3.丈量漏-源通态电阻RDS（on）

在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。

测试步骤：

MOS管的检测首要是鉴定MOS管泄电、短路、断路、缩小。

其步骤以下：

假设有阻值没被测MOS管有泄电景象。

1、把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假设移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺

2、尔后一根导线把MOS管的栅极和源极毗连起来，假设指针立即前往无穷大，则MOS无缺。

3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。

4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，尔后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候候表针唆使的值浅显是0，这时候候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
