小电流mos管发烧阐发

小电流mos管发烧阐发以下：

mos管，做电源设想，或做驱动方面的电路，不免要用到MOS管。MOS管有良多品种，也有良多感化。做电源或驱动的利用，固然便是用它的开关感化。

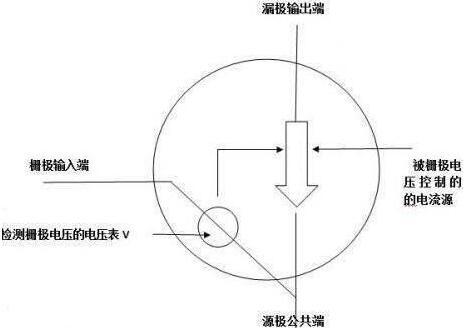

不论N型或P型MOS管，其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由过程加在栅极上的电压节制器件的特征，不会产生像三极管做开关时的因基极电流引发的电荷存储效应，是以在开关利用中，MOS管的开关速率应当比三极管快。其首要道理如图：

小电流MOS管

场效应mos管任务道理

在开关电源中常用MOS管的漏极开路电路，如图2漏极一成不变地接负载，叫开路漏极，开路漏极电路中不论负载接多高的电压，都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关利用的电路情势比拟多了。

小电流MOS管

NMOS管的开路漏极电路

在开关电源利用方面，这类利用须要MOS管按期导通和关断。比方，DC-DC电源中常用的根基降压转换器依靠两个MOS管来履行开关功效，这些开关瓜代在电感里存储能量，而后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次，由于频次越高，磁性元件能够更小更轻。在普通任务时代，MOS管只相称于一个导体。是以，咱们电路或电源设想职员最关怀的是MOS的最小传导耗损。

咱们常常看MOS管的PDF参数，MOS管束造商接纳RDS(ON)参数来界说导通阻抗，对开关利用来讲，RDS(ON)也是最重要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS(ON)是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的，渐渐降低的结温也会致使RDS(ON)的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热能力。RθJC的最简略的界说是结到管壳的热阻抗。

发烧环境以下

1.电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。

2.频次太高，首要是偶然过度寻求体积，致使频次进步，MOS管上的耗损增大了，以是发烧也加大了。

3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。

4.MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
