MOS管特征及MOSFET，mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够或许对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
导通的意思是作为开关，相称于开关闭合。NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的环境（低端驱动），只需栅极电压达到4V或10V就能够或许了。PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，当然PMOS能够或许很便利地用作高端驱动，但由于导通电阻大，代价贵，交换品种少等启事，在高端驱动中，凡是仍是利用NMOS。
为甚么MOSFET的饱和区跨导大于线性区的跨导？
【答】饱和区与线性区都是显现了沟道的状况，可是它们的底子差别就在于沟道是不是被夹断。电压对沟道宽度的影响是：栅极电压将使沟道宽度平均地产生变更，源-泄电压将使沟道宽度不平均地产生变更（则会致使沟道起首在漏极度夹断）。
在线性区时，由于源-泄电压较低，则全部沟道的宽度重新到尾变更不大，这时候候候候候候候候候候候栅极电压节制沟道导电的才能绝对地较差一些，因而跨导较小。同时，跟着源-泄电压的增大，沟道宽度的变更增大，使得漏端处的沟道宽度变小，则栅极电压节制沟道导电的才能加强，跨导增大。
而在饱和区时，源-泄电压较高，沟道夹断，即在漏极度处的沟道宽度为0，因而栅极电压节制沟道导电的才能很强（细小的栅极电压便可节制沟道的导通与停止），以是这时候候候候候候候候候候候的跨导很大。是以，饱和区跨导大于线性区跨导。
可见，沟道越是靠近夹断，栅极的节制才能就越强，则跨导也就越大；沟道完整夹断后，电流饱和，则跨导达到最大——饱和跨导。
为甚么E-MOSFET的阈值电压跟着半导体衬底搀杂浓度的进步而增大？而跟着温度的下降而下降？
【答】E-MOSFET的阈值电压便是使半导体外表产生反型层（导电沟道）所须要加的栅极电压。对n沟道E-MOSFET，当栅电压使得p型半导体外表能带向下曲折到外表势ψs≥2ψB时，便能够或许为半导体外表强反型，由于这时候候候候候候候候候候候反型层中的大都载流子（电子）浓度就即是体内的大都载流子浓度（～搀杂浓度）；这里的ψB是半导体Fermi势，即半导体禁带中间与Fermi能级之差。阈值电压VT包罗有三个局部的电压（不斟酌衬偏电压时）：栅氧化层上的电压降Vox；半导体外表四周的电压降2ΨB：对消MOS体系中各类电荷影响的电压降——平带电压VF。
在阈值电压的表现式中，与搀杂浓度和温度有关的身分首要是半导体Fermi势ψB。 当p型半导体衬底的搀杂浓度NA进步时，半导体Fermi能级趋势于价带顶变更，则半导体Fermi势ψB增大，从而就使得加倍难以达到ψs≥2ψB的反型层产生前提，以是阈值电压增大。
当温度T下降时，半导体Fermi能级将趋势于禁带中间变更，则半导体Fermi势ψB减小，从而致使加倍轻易达到ψs≥2ψB的反型层产生前提，以是阈值电压下降。
为甚么E-MOSFET的饱和源-泄电流与饱和电压之间具备平方的干系？
【答】加强型MOSFET（E-MOSFET）的饱和源-泄电流表现式为
饱和电压(VGS-VT)便是沟道夹断时的源-泄电压。在MOSFET的转移特征（IDsat～VGS）曲线上，E-MOSFET的饱和源-泄电流IDsat与饱和电压(VGS-VT)的干系即显现为抛物线。致使显现这类平方干系的启事有二：
沟道宽度越大，饱和源-泄电流越大，饱和电压也就越高；
电流饱和就对应于沟道夹断，而夹断区即为耗尽层，其宽度与电压之间存在着平方根的干系，这就致使以上的平方成果。正由于MOSFET具备如斯平方的电流-电压干系，以是常称其为平方率器件。
为甚么普通MOSFET的饱和源-泄电流具备负的温度系数？
【答】MOSFET的饱和源-泄电流可表现为
在此干系中，由于资料参数和器件布局参数均与温度的干系不大，则与温度有关的身分首要有二：阈值电压VT和载流子迁徙率μn。
由于MOSFET的阈值电压VT具备负的温度系数，以是，跟着温度的下降，就使得MOSFET的输入饱和源-泄电流随之增大，即致使电流具备正的温度系数。
而载流子迁徙率μn，在室温四周普通将跟着温度的下降而下降（首要是晶格振动散射起感化）：
式中To=300K，m=1.5～2.0。迁徙率的这类温度特征即致使MOSFET的增益因子
也具备负的温度系数。从而，跟着温度的下降，迁徙率的下降就会致使MOSFET的输入源-泄电流减小，即电流具备负的温度系数。
综合以上阈值电压和载流子迁徙率这两种身分的差别影响，则按照MOSFET饱和电流的表现式便可得悉：
当饱和电压(VGS-VT)较大（即VGS>>VT）时，阈值电压温度干系的影响能够或许疏忽，则输入源-泄电流的温度特征将首要决议于载流子迁徙率的温度干系，即具备负的温度系数（温度下降，IDS下降）；当饱和电压(VGS-VT)较小（即VGS～VT）时，则输入源-泄电流的温度特征将首要决议于阈值电压的温度干系，从而具备正的温度系数（温度下降，IDS也增大）。
而对普通的MOSFET，为了取得较大的跨导，常常把饱和电压(VGS-VT)拔取得较大，是以能够或许不斟酌阈值电压的影响，因而饱和源-泄电流凡是都具备负的温度系数。也是以，普通的MOSFET都具备必然的自我掩护的功效，则能够或许把多个管芯间接并联起来，也不会显现因电流分派不平均而引发的生效；操纵这类并联管芯的体例便可便利地达到增大器件输入电流的目标（现实上，功率MOSFET便是接纳这类办法来完成大电流的）。
为甚么MOSFET的饱和跨导普通与饱和电压成反比？但为甚么偶然又与饱和电压成反比？
【答】在源-泄电压VDS必然时：由E-MOSFET的饱和电流IDsat对栅电压的微分，便可取得饱和跨导gmsat与饱和电压(VGS-VT)成反比：
这类反比干系的得来，是由于饱和电压越高，就象征着沟道越不轻易夹断，则导电沟道厚度必然较大，是以在一样栅极电压下的输入源-泄电流就越大，从而跨导也就越大。
在饱和电流IDsat必然时：饱和跨导gmsat却与饱和电压(VGS-VT)成反比：
这是由于饱和电压越高，就象征着沟道越难以夹断，则栅极的节制才能就越小，即跨导越小。
总之，在源-泄电压必然时，饱和跨导与饱和电压成反比，而在源-泄电流必然时，饱和跨导与饱和电压成反比。
这类相反的比例干系，在其余场所也存在着，比方功耗P与电阻R的干系：当电流必然时，功耗与电阻成反比（P=IV=I2R）；当电压必然时，功耗与电阻成反比（P=IV=V2/R）。
为甚么MOSFET的线性区源-泄电导即是饱和区的跨导（栅极跨导）？
【答】MOSFET的线性区源-泄电导gdlin和饱和区的栅极跨导gmsat，都是表征电压对沟道导电、即对源-泄电流节制才能巨细的机能参数。
在线性区时，沟道未夹断，但源-泄电压将使沟道宽度不平均；这时候候候候候候候候候候候源-泄电压的变更，源-泄电导gdlin即表征着在沟道未夹断环境下、源-泄电压对源-泄电流的节制才能，这类节制便是经由进程沟道宽度产生不平均变更而起感化的。
而饱和区的栅极跨导——饱和跨导gmsat是表征着在沟道夹断环境下、栅-源电压对源-泄电流的节制才能，这时候候候候候候候候候候候残剩沟道的宽度已是不平均的，则这类节制也相称因而经由进程沟道宽度产生不平均变更而起感化的，是以这时候候候候候候候候候候候的栅极跨导就等效于线性区源-泄电导：
为甚么在E-MOSFET的栅-漏转移特征上，跟着栅-源电压的增大，起首显现的是饱和区电流、而后才是线性区电流？
【答】E-MOSFET的栅-漏转移特征如图1所示。在栅-源电压VGS小于阈值电压VT时，器件停止（不沟道），源-泄电流电流很小（称为亚阈电流）。
在VGS>VT时，显现沟道，但若是源-泄电压VDS=0，则不会产生电流；只需在VGS>VT和VDS>0时，才会产生电流，这时候候候候候候候候候候候必然有VDS >(VGS-VT)，是以MOSFET处于沟道夹断的饱和状况，因而源-泄电流随栅-源电压而平方地回升。响应地，饱和跨导随栅-源电压而线性地增大，这是由于饱和跨导与饱和电压(VGS-VT)成反比的缘由。
而当栅-源电压进一步增大，使得VDS<(VGS-VT)时，则MOSFET又将转变为沟道未夹断的线性任务状况，因而源-泄电流随栅-源电压而线性地增大。这时候候候候候候候候候候候，跨导不再变更（与栅电压有关）。
为甚么MOSFET的电流缩小系数停止频次fT与跨导gm成反比？
【答】MOSFET的fT便是输入电流跟着频次的下降而下降到即是输入电流时的频次。器件的跨导gm越大，输入的电流就越大，则输入电流随频次的下降也就越慢，从而停止频次就越大，即fT与gm有反比干系：
由于fT与gm的反比干系，就使得fT与饱和电压（VGS-VT）也有反比干系，从而高频次就请求较大的饱和电压。
IGBT和MCT都是MOS栅极节制的功率场效应晶体管，为甚么说它们是两种完整差别的器件？
【答】IGBT（绝缘栅双极型场效应晶体管）和MCT（MOS节制晶闸管）的配合点首要有：
都是MOS栅极节制的器件，则具备功率场效应晶体管的利益；
在布局上，此中都存在着四层、三结的晶闸管布局，是以在必然前提下会显现阳极电流闩锁效应；它们都能够或许接纳多个元胞并联的布局，是以能够或许取得很大的任务电流；它们都是有两种载流子到场任务的器件，是以都是双极型的场效应晶体管，导通电阻低，但开关速率也绝对地要比MOSFET的低。
IGBT和MCT的最大差别点就在于它们的任务状况和性子不不异，是以说它们是两种完整差别的器件：
IGBT的任务电流首要是经由进程MOS沟道的电流，而此中的晶闸管电流是须要死力避免的（IGBT的最大任务电流——擎住电流便是此中晶闸管不导通时的电流），是以从实质下去看，IGBT根基上是一种MOSFET，是以IGBT具备MOS器件的很多利益，比方较强的栅极的节制才能和较低的驱动功率（由于有很大的输入电阻和较小的输入电容之故）。
而MCT与IGBT的恰好相反，它的任务电流首要是晶闸管电流，至于MOS沟道的电流，则首要是起着触发晶闸管导通或关断的感化，不是MCT的首要任务电流，是以从实质下去看，MCT根基上是一种晶闸管——双极型器件，从而MCT具备导通电阻很低、耐压很高、功率容量很大的利益。
IGBT固然在实质上是一种MOS器件，但又差别于普通的MOSFET，由于IGBT在导通任务时，有大都载流子注入到高阻的耐压层（漂移区），能够或许产生电导调制，则它的导通电阻较小，增大了器件的电流容量（电流密度要比VDMOSFET的高2～3倍）；同时由于高阻耐压层的引入而进步了任务电压。是以IGBT的功率容量很大。只是IGBT的开关速率，由于大都载流子的引入而响应地有所下降。
为甚么进步MOSFET的频次与进步增益之间存在着抵触？
【答】MOSFET的高频次请求它具备较大的跨导，而在源-泄电压必然的环境下，较大的跨导又请求它具备较大的饱和电压（VGS-VT），以是高频次也就请求有较大的饱和电压。
由于MOSFET的电压增益是在源-泄电流必然的环境下、输入电压VDS对栅-源电压VGS的微分，则饱和状况的电压增益Kvsat将请求器件具备较小的饱和电压（VGS-VT）：
这是由于在IDsat必然时，饱和电压越低，饱和跨导就越大，故Kvsat也就越大。
可见，进步频次与增大电压增益，在对器件饱和电压的请求上存在着抵触。是以，在任务电流IDsat必然时，为了进步电压增益，就应当减小(VGS-VT)和增大沟道长度L。这类斟酌对高增益MOSFET具备首要的意思；可是这类减小(VGS-VT)的斟酌却对进步停止频次倒霉。
为甚么E-MOSFET的栅-源短接而组成的MOS二极管存在着“阈值丧失”？
【答】这类集成MOS二极管的毗连体例及其伏安特征如图2所示。由于栅极与漏极短接，则VGS=VDS。是以，当电压较小（VGS=VDS(VGS－VT)干系，因而显现了沟道、但老是被夹断的，以是器件处于饱和状况，输入源-泄电流最大、并且饱和，为恒流源。
由于VGS=VDS，以是这类二极管的输入伏安特征将与转移特征完整分歧。由于MOSFET的饱和输入电流IDsat与饱和电压(VGS－VT)之间有平方干系，以是该二极管在VGS=VDS≥VT时的输入伏安特征为抛物线干系，并且这也便是其转移特征的干系。
所谓阈值丧失，比方在门电路中，是输入高电平要比电源电压低一个阈值电压巨细的一种景象。由E型,栅-漏短接的MOS二极管的伏安特征能够或许见到，当其输入源-泄电流IDS下降到0时，其源-泄电压VDS也响应地下降到VT。这就象征着，这类二极管的输入电压最低只能下降到VT，而不能下降到0。这类“有电压、而不电流”的性子，对用作为有源负载的这类集成MOS二极管而言，就必将会构成阈值丧失。
为甚么在MOSFET中存在有BJT的感化？这类感化有何风险？

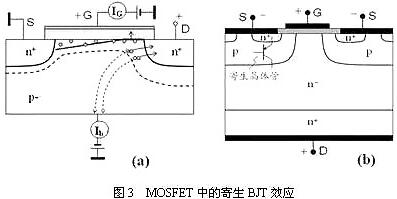

【答】对惯例的MOSFET：如图3（a）所示，源区、漏区和p衬底即组成了一个npn寄生晶体管。当沟道中的电场较强时，在夹断区四周的电子行将取得很大的能量而成为热电子，而后这些热电子经由进程与价电子的碰撞、电离，就会组成一股流向衬底的空穴电流Ib；该过衬底电流便是寄生晶体管的基极电流，在热电子效应较严峻、衬底电流较大时，便可使寄生晶体管导通，从而粉碎了MOSFET的机能。这类热电子效应的不良影响常常是较短沟道MOSFET的一种首要生效机理。
对CMOS器件：在CMOS器件的芯片中，存在着npnp的四层布局——晶闸管。当此中的BJT由于热电子效应而导通时，便可产生所谓“闩锁效应”、而致使器件生效。
对VDMOSFET：察看图3（b）中的布局，便可见到，当器件正向导通时，此中存在一个任务于缩小状况的寄生n-p-n晶体管（n+源区是发射区，n-内涵层是集电区，p沟道是基区）。该寄生晶体管的能够或许导电通道是与MOSFET的ID相并联的，故在VDMOSFET任务时，必须要注重避免寄生晶体管导通；不然，寄生晶体管的导通就能够或许引发二次击穿，使得功率MOSFET完整落空功效。
为了避免VDMOSFET在正向任务时、此中寄生n-p-n晶体管的导通，能够或许想法使寄生晶体管的电流缩小系数变得很小、乃至减至为0——接纳“阴极短路手艺”，即把寄生晶体管的发射极与基极短接起来，工艺上就经由进程把发射区（源极区）的金属电极延长到沟道体区的外表下去完成。由于这类阴极短路布局截断了发射极注入载流子的功效，以是能够或许避免寄生晶体管的导通。
对VDMOSFET，在接纳了阴极短路布局今后，现实上又恰好在器件外部组成了一个p-n-n+二极管，这个二极管与VDMOSFET是反向并联的，这也就趁便地在VDMOSFET中设置了一个阻尼二极管（续流二极管），该二极管对泄放反向电动势、避免主体晶体管的击穿具备首要感化。
为甚么E-MOSFET的源-泄电流在沟道夹断今后变得更大、并且是饱和的（即与源-泄电压有关）？
【答】E-MOSFET的沟道夹断是指栅极电压大于阈值电压、显现了沟道今后，源-泄电压使得沟道在漏极度夹断的一种状况。现实上，沟道在一端夹断并不即是完整不沟道。当栅电压小于阈值电压时，则完整不沟道，这是不导电的状况——停止状况。而沟道的夹断区由因而耗尽区，增添的源-泄电压也首要是下降在夹断区，则夹断区中存在很强的电场，只需有载流子达到夹断区的边缘，便可被电场拉过、从漏极输入，是以夹断区岂但不禁止载流子经由进程，而相反地却能够或许很好地导电，以是有沟道、并且沟道在一端夹断的状况，是一种很好的导电状况，则沟道夹断今后的输入源-泄电流最大。
E-MOSFET的沟道在漏极度夹断今后，由于夹断区根基上是耗尽区，则再进一步增添的源-泄电压，行将首要是下降在夹断区，这就使得未被夹断的沟道——残剩沟道的长度根基上坚持稳定；而在沟道夹断今后的源-泄电流首要是决议于残剩沟道的长度，以是这时候候候候候候候候候候候的源-泄电流也就根基上不随源-泄电压而变更——输入电流饱和。
为甚么短沟道E-MOSFET的饱和源-泄电流并不完整饱和？
【答】对短沟道MOSFET，引发输入源-泄电流饱和的启事根基上有两种：一种是沟道夹断所致使的电流饱和；另外一种是速率饱和所致使的电流饱和。
对沟道夹断的饱和，由于夹断区的长度会跟着其上电压的增大而有所增大，则使得残剩沟道的长度也将跟着源-泄电压而减短，从而就会引发源-泄电流响应地跟着源-泄电压而有所增大——输入电流不完整饱和。不过，这类电流不饱的水平与沟道长度有关：对长沟道MOSFET，这类夹断区长度随源-泄电压的变更量，绝对全部沟道长度而言，能够或许疏忽，以是这时候候候候候候候候候候候沟道夹断今后的源-泄电流类似为“饱和”的；可是对短沟道MOSFET，这类夹断区长度随源-泄电压的变更量，绝对全部沟道长度而言，不能疏忽，以是沟道夹断今后的源-泄电流将会较着地跟着源-泄电压的增大而增添——不饱和。
对速率饱和所引发的电流饱和环境，普通说来，当电场很强、载流子速率饱和今后，再进一步增大源-泄电压，也不会使电流增大。是以，这时候候候候候候候候候候候的饱和电流准绳上是与源-泄电压有关的。
对短沟道MOSFET，另有一个致使电流不饱和的首要启事，即所谓DIBL（漏极感到源端势垒下降）效应。由于源区与沟道之间老是存在一个凹凸结所构成的势垒，当源-泄电压越高，就将使得该势垒越低，则经由进程沟道的源-泄电流越大，是以输入电流不会饱和。
总之，致使短沟道MOSFET电流不饱和的身分首要有沟道长度调制效应和DIBL效应。
为甚么在VDMOSFET中存在有JFET的感化？有何不良影响？
【答】如图4所示，源-泄电流是从芯片外表向下活动的，并在电畅通路的两侧是pn结，是以这类电流输运的进程，从任务道理下去看，就相称因而一个寄生JFET。从而能够或许把VDMOSFET等效为一个MOSFET与一个寄生JFET的串连组合，此中很大局部n-漂移区就相称因而寄生JFET的沟道
由于JFET的输入交换电阻很是大，同时也由于较高的源-泄电压而具备很大的输入直流电阻，以是就使得VDMOSFET的导通电阻大大增添，是以n-漂移区的厚度和搀杂浓度对全部器件机能的影响都较大。
为了消弭VDMOSFET中寄生JFET的影响，以下降导通电阻，就必须在布局上加以转变，由此成长出了V形槽栅、U形槽栅和沟槽（Trench）栅等布局的MOSFET。
固然MCT实质上是一种晶闸管，并且MOS栅极能够或许关断阳极电流，但MCT又差别于普通的可关断晶闸管（GTO）。由于MCT现实上是一种把单极型的MOSFET与双极型的晶闸管组合而成的复合型器件，也是一种所谓Bi-MOS器件，以是它具备MOS器件和双极型器件两者的利益：较强的栅极节制才能，较低的驱动功率，较高的开关速率，较大功率容量。
