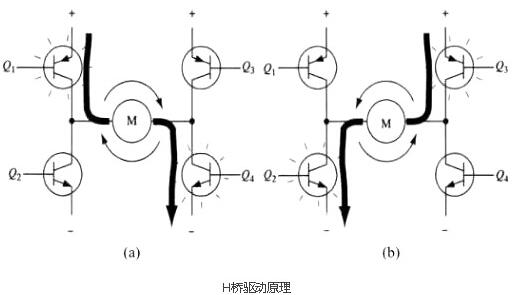

mos机电驱动电路起首，单片机能够或许或许或许输入直流旌旗灯号，可是它的驱动能力也是无限的，以是单片机通俗做驱动旌旗灯号，驱动大的功率管如Mos管，来产生大电流从而驱念头电，且占空比巨细能够或许或许或许颠末驱动芯片节制加在机电上的平均电压到达转速调度的目标。机电驱动首要接纳N沟道MOSFET构建H桥驱动电路，H 桥是一个典范的直流机电节制电路，因为它的电路形状酷似字母 H，故得名曰“H 桥”。4个开关构成H的4条垂直腿，而机电便是H中的横杠。要使机电运行，必需使对角线上的一对开关导通，颠末差别的电流方历来节制机电正反转，

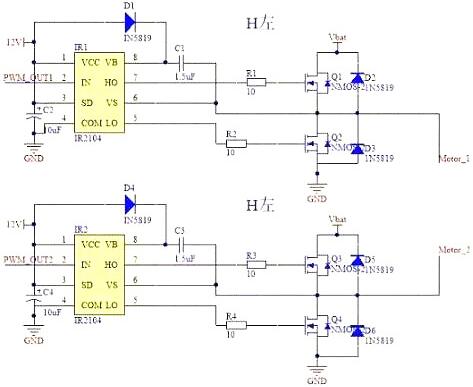

理论mos机电驱动电路中通常要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管构成的振荡，全桥电路是四个MOS管构成的振荡。此中，IR2104型半桥驱动芯片能够或许或许或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。利用两片IR2104型半桥驱动芯片能够或许或许或许构成无缺的直流机电H桥式驱动电路，并且IR2104代价昂贵，服从完美，输入功率绝对HIP4082较低，此打算接纳较多。
别的，因为驱动电路能够或许或许或许会产生较大的回灌电流，为避免对单片机产生影响，最好用断绝芯片断绝，断绝芯片拔取有良多体例，如2801等，这些芯片常做节制总线驱动器，感化是前进驱动能力，知足必然前提后，输入与输入不异，可遏制数据单向传输，即单片机旌旗灯号能够或许或许或许到驱动芯片，反过去不行。
针对差别的机电，咱们应当挑选与之绝对应的驱动。简略地来说，功率大的机电应当选用内阻小、电流许可大的驱动，功率小的机电便能够或许或许选用较低功率的驱动。机电驱动较惯例的体例是接纳 PWM 节制。

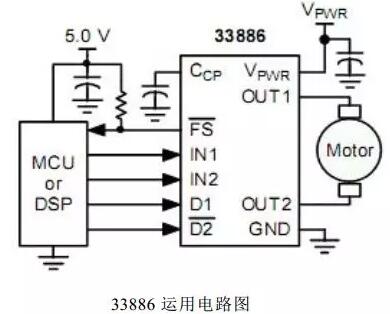

经由进程mos机电驱动电路模块节制驱念头电两头电压来对机电停止制动，咱们能够或许或许接纳飞思卡尔半导体公司的集成桥式驱动芯片 MC33886。MC33886 最大驱动电流为 5A，导通电阻为 140 毫欧姆，PWM 频次小于 10KHz，具备短路掩护、欠压掩护、过温掩护等功效。体积玲珑，利用简略，但因为是贴片的封装，散热面积比拟小，永劫间大电流任务时，温升较高，若是永劫间任务必须外加散热器，并且 MC33886的任务内阻比拟大，又有低温掩护回路，利用不便利。
上面，侧重先容咱们在日常平凡设想驱动电路时最常用的驱动电路。半桥驱动芯片 BTS7960 搭玉成桥驱动。其驱动电流约 43A，而其进级产物 BTS7970 驱动电流能够或许或许或许到达 70 几安培！并且也有其可替换产物 BTN7970，它的驱动电流最大也能达七十几安！

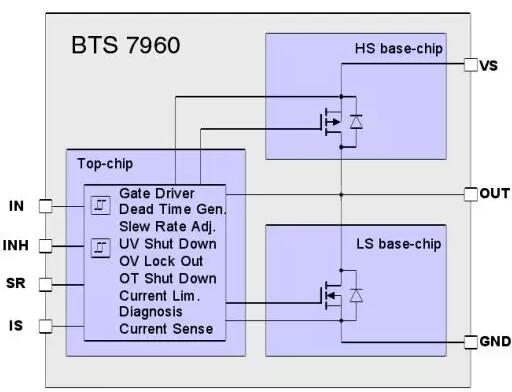

其外部布局根基不异以下：
每片芯片的外部有两个 MOS 管，当 IN 输入高电日常平凡上边的 MOS 管导通，常称为高边 MOS 管，当 IN 输入低电日常平凡，下边的 MOS 管导通，常称为低边 MOS管；当 INH 为高电日常平凡使能全部芯片，芯片任务；当 INH 为低电日常平凡，芯片不任务。
其典范利用电路图以下图所示：
INH通俗利用时,咱们间接接高电平，使全部电路一直处于任务状况。
上面便是怎样样用该电路使得机电正反转？假设当PWM1端输入PWM波，PWM2端置0,机电正转；那末当 PWM1端为0,PWM2端输入PWM 波时机电将反转！利用此体例须要两路PWM旌旗灯号来节制一个机电！实在能够或许或许只用一起 PWM 接 PWM1 端，别的 PWM2 端能够或许或许接在 IO 端口上，用于节制标的目的！假设 PWM2=0，PWM1 输入旌旗灯号时机电正转；那末当 PWM2=1是，PWM1 输入旌旗灯号机电反转（必须注重：此时PWM旌旗灯号输入的是其对应的负占空比）！
以上的电路，对通俗功率的底盘，其驱动电流已能够或许或许或许知足，可是对更大功率的底盘，能够或许或许或许有点费劲。特别是当咱们加的底盘在不停的加加快时，这就须要机电不停的正反转，此时的电流很大，还用以上的驱动电路，芯片会很烫！！这个时辰就须要咱们本身用 MOSFET 和栅极驱动芯片本身设想 H 桥！
用这个体例电路很是简略，节制只须要一起PWM，在管子上耗损的电能也比拟少，能够或许或许有用地避免多片MC33886 并联时因为芯片分离性致使的驱动芯片某些片发烧某些不发烧的景象。可是错误谬误是不能节制机电的电流标的目的，在小车的刹车的机能的晋升上较着有弱势，并且电流许可值也比拟小。

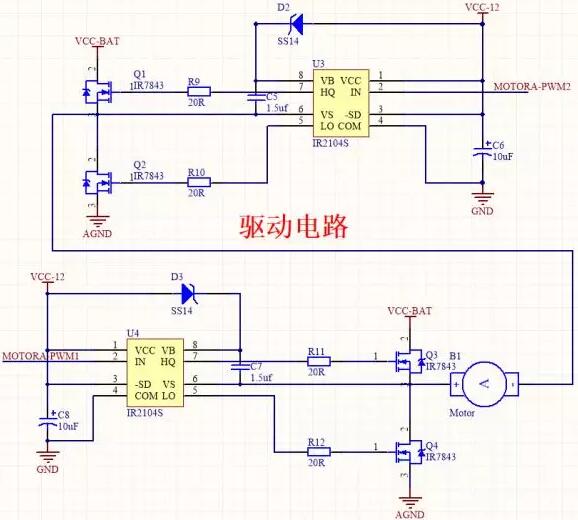

当咱们根据下图接线时，也便是两路PWM输入构成H桥，则能够或许或许经由进程节制PWM1和PWM2的绝对巨细节制电流的标的目的，从而节制机电的转向。
功率mos在电动车节制器中的感化很是首要就未几说了，简略来说mos的输入电流便是用来驱念头电。电流输入越大（为了避免过流烧坏mos，节制器有做限流掩护），机电扭矩就强，加快就无力（机电磁饱和前扭矩和相电流成反比）。
mos在节制器电路中的任务状况。开经由进程程（由停止到导通的过渡进程），导通状况，关断进程（由导通到停止的过渡进程），停止状况，另有一非普通状况，击穿状况（小能量电流脉冲常常是可规复击穿，即mos不会破坏）。
Mos首要消耗也对应这几个状况，开关消耗（开经由进程程和关断进程），导通消耗，停止消耗（泄电流引发的，这个疏忽不计），另有雪崩能量消耗。只需把这些消耗节制在mos蒙受规格以内，mos即会普通任务，超越蒙受规模，即产生破坏。而开关消耗常常大于导
通状况消耗（差别mos这个差异能够或许或许或许很大），特别是pwm没完整翻开，处于脉宽调制状况时（对应电动车的起步加快状况），而最高缓慢状况常常是导通消耗为主。
Mos破坏首要缘由：过流，大电流引发的低温破坏（分延续大电流和刹时超大电流脉冲致使结温跨越蒙受值）；过压，源漏级大于击穿电压而击穿；栅极击穿，通俗因为栅极电压受外界或驱动电路破坏跨越许可最高电压（栅极电压通俗需低于20v宁静）和静电破坏。
