在领会mos管引脚挨次之前，咱们来领会一下mos管的引脚，G：gate 栅极；S：source 源极；D：drain 漏极。N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D。加强耗尽接法根基一样。
这是MOS管热释电红别传感器，阿谁矩形框是感到窗口，G脚为接地端，D脚为外部MOS管漏极，S脚为外部MOS管源极。在电路中，G接地，D接电源正，红外旌旗灯号从窗口输入，电旌旗灯号从S输入。

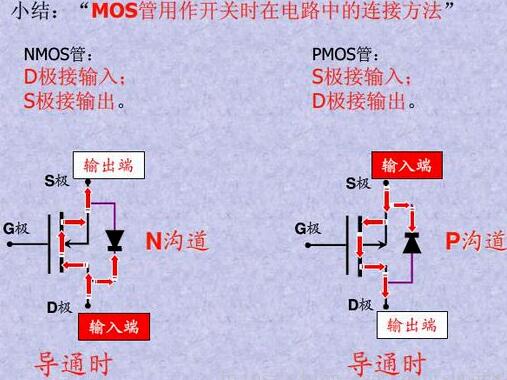

mos管引脚挨次详解，以下：MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市道上常有的普通为N沟道和P沟道。N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D。
管子正面正对本身 ，管脚朝下从左至右顺次是栅极（G）、漏极（D）、源极（S）。
栅极G的测定：用万用表R&TImes;100档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。
漏极D、源极S及范例鉴定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：
a．若读数由本来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。
G极，不用说比拟好认。
S极，不管是p沟道仍是N沟道，两根线订交的便是；
D极，不管是p沟道仍是N沟道，是零丁引线的何处。
鉴定栅极G：将万用表拨至R&TImes;1k档，用万用表的负极肆意接一电极，别的一只表笔顺次去打仗其他的两个极，测其电阻。若两次测得的电阻值类似相称，则负表笔所打仗的为栅极，别的两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。
鉴定源极S、漏极D：在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
1、用10K档，内有15伏电池。可供给导通电压。
2、因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。
3、操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。
4、多数源漏间有反并二极管，应注重，及赞助鉴定。
5、多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。
若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。
