MOS管导通电压-MOS管导通性的特征、前提及进程先容-KIA MOS管
信息来历：本站 日期：2018-07-02
金属-氧化层半导体场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor MOSFET）是一种能够普遍操纵在摹拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET遵照其“通道”的极性差别，可分为“N型”与“P型”的MOSFET，凡是又称为NMOSFET与PMOSFET，其余简称尚包含NMOS?FET、PMOSFET、nMOSFET、pMOSFET等。
导通的意义是作为开关，相称于开封闭合。NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境(低端驱动)，只需栅极电压达到4V或10V就能够了。PMOS的特征，Vgs小于必然的值就会导通，操纵与源极接VCC时的环境(高端驱动)。可是，固然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是操纵NMOS。

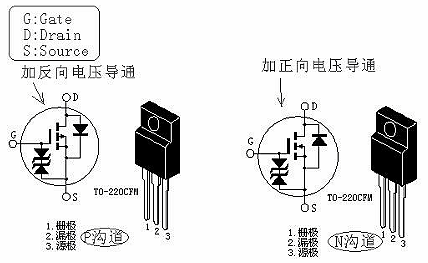

场效应管的导通与停止由栅源电压来节制，对加强型场效应管来讲，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。普通2V～4V就能够了。可是，场效应管分为加强型（常开型）和耗尽型（常闭型），加强型的管子是须要加电压能力导通的，而耗尽型管子原来就处于导通状况，加栅源电压是为了使其停止。开关只要两种状况通和断，三极管和场效应督任务有三种状况，1、停止，2、线性缩小，3、饱和（基极电流延续增添而集电极电流不再增添）。使晶体管只任务在1和3状况的电路称之为开关电路，普通以晶体管停止，集电极不接收电流表现关；以晶体管饱和，发射极和集电极之间的电压差靠近于0V时表现开。开关电路用于数字电路时，输入电位靠近0V时表现0，输入电位靠近电源电压时表现1。以是数字集成电路内部的晶体管都任务在开关状况。 场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在标记图中可看到中间的箭头标的目的不一样）。
按资料分可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和加强型，普通主板上大多是绝缘栅型管简称MOS管，并且大多接纳加强型的Ｎ沟道，其次是加强型的Ｐ沟道，结型管和耗尽型管几近不必。场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由大都载流子到场导电,也称为单极型晶体管.它属于电压节制型半导体器件.场效应管是操纵大都载流子导电,以是称之为单极型器件,而晶体管是即有大都载流子,也操纵多数载流子导电,被称之为双极型器件.有些场效应管的源极和漏极能够交换操纵,栅压也可正可负,矫捷性比晶体管好。

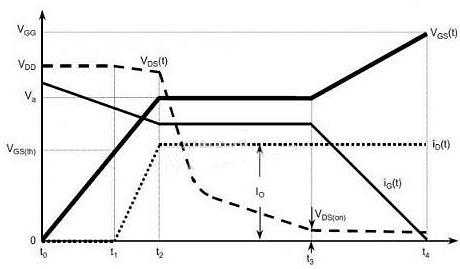

导通时序可分为to~t1、t1~t2、 t2~t3 、t3~t4四个时候段，这四个时候段有差别的等效电路。
1. t0-t1：C GS1 起头充电，栅极电压还不达到V GS（th），导电沟道不构成，MOSFET仍处于封闭状况。
2. [t1-t2]区间, GS间电压达到Vgs（th），DS间导电沟道起头构成，MOSFET开启，DS电流增添到ID, Cgs2 敏捷充电，Vgs由Vgs（th）指数增添到Va。
3. [t2-t3]区间,MOSFET的DS电压降至与Vgs不异,发生Millier效应，Cgd电容大大增添,栅极电流延续流过，因为C gd 电容急剧增大，按捺了栅极电压对Cgs 的充电,从而使得Vgs 近乎程度状况，Cgd 电容上电压增添,而DS电容上的电压延续减小。
4. [t3-t4]区间,至t3时辰,MOSFET的DS电压降至饱和导通时的电压,Millier效应影响变小，Cgd 电容变小并和Cgs 电容一路由内部驱动电压充电, Cgs 电容的电压回升,至t4时辰为止.此时C gs 电容电压已达稳态,DS间电压也达最小，MOSFET完整开启。
