场效应管与BJT管对应

场效应管

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输出电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

场效应管（FET）是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。因为它仅靠半导体中的大都载流子导电，又称单极型晶体管。

场效应督任务道理

场效应督任务道理用一句话说，便是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn布局成的反偏的栅极电压节制ID”。改准确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变更，发生耗尽层扩大变更节制的缘由。在VGS=0的非饱和地区，表现的过渡层的扩大因为不很大，按照漏极-源极间所加VDS的电场，源极地区的某些电子被漏极拉去，即从漏极向源极有电流ID活动。从门极向漏极扩大的过分层将沟道的一局部组成梗塞型，ID饱和。将这类状况称为夹断。这象征着过渡层将沟道的一局部反对，并不是电流被堵截。

在过渡层因为不电子、空穴的自在挪动，在抱负状况下几近具备绝缘特征，凡是电流也难活动。可是此时漏极-源极间的电场，现实上是两个过渡层打仗漏极与门极下部四周，因为漂移电场拉去的高速电子经由进程过渡层。因漂移电场的强度几近稳定发生ID的饱和景象。其次，VGS向负的标的目的变更，让VGS=VGS(off)，此时过渡层大抵成为笼盖全地区的状况。并且VDS的电场大局部加到过渡层上，将电子拉向漂移标的目的的电场，只要接近源极的很短局部，这更使电流不能畅通。

MOS场效应管电源开关电路

MOS场效应管也被称为金属氧化物半导体场效应管(MetalOxideSemiconductor FieldEffect Transistor, MOSFET)。它通俗有耗尽型和加强型两种。加强型MOS场效应管可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。场效应管的输出电流是由输出的电压（或称电场）节制，能够以为输出电流极小或不输出电流，这使得该器件有很高的输出阻抗，同时这也是咱们称之为场效应管的缘由。

在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。

这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而组成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况。当有一个正电压加在N沟道的MOS场效应管栅极上时，因为电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极，但因为氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体，从而组成电流，使源极和漏极之间导通。能够想像为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭了一座桥梁，该桥的巨细由栅压的巨细决议。

C-MOS场效应管（加强型MOS场效应管）

电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路利用。当输出端为低电日常平凡，P沟道MOS场效应管导通，输出端与电源正极接通。当输出端为高电日常平凡，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输出端和输出审察反。经由进程这类任务体例咱们能够获得较大的电流输出。同时因为泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正因为如斯，使得该电路不会因为两管同时导通而组成电源短路。

场效应管布局与标记

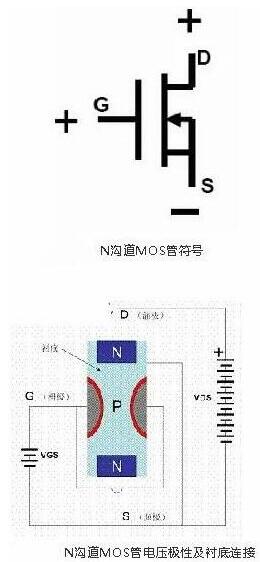

MOS管，在一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作为漏极D和源极S。而后在漏极和源极之间的P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就组成了一个N沟道（NPN型）加强型MOS管。明显它的栅极和别的电极间是绝缘的。下图所示别离是它的布局图和代表标记。

场效应管与BJT管对应

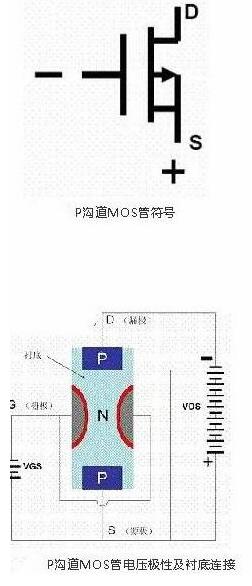

一样用上述不异的体例在一块搀杂浓度较低的N型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的P+区，及上述不异的栅极建造进程，就制成为一个P沟道（PNP型）加强型MOS管。如上图所示别离是P沟道MOS管道布局图和代表标记。

N沟道MOS管的标记，图中D是漏极，S是源极，G是栅极，中间的箭头表现衬底，若是箭头向里表现是N沟道的MOS管，箭头向外表现是P沟道的MOS管。

场效应管与BJT管对应

在现实MOS管出产的进程中衬底在出厂前就和源极毗连，以是在标记的法则中；表现衬底的箭头也必须和源极相毗连，以辨别漏极和源极。上图是P沟道MOS管的标记。

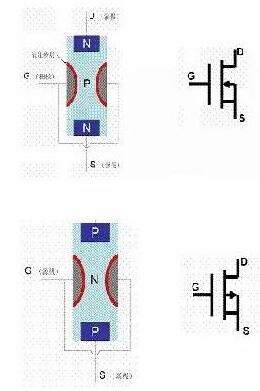

大功率MOS管操纵电压的极性和咱们通俗的晶体三极管不异，N沟道的近似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道成立，N沟道MOS管起头任务,以下图所示。一样P道的近似PNP晶体三极管，漏极D接负极，源极S接正极，栅极G负电压时，导电沟道成立，P沟道MOS管起头任务,以下图所示。

场效应管与BJT管对应

场效应管的参数和型号

(1) 场效应管的参数

① 开启电压VGS(th) (或VT)

开启电压是MOS加强型管的参数，栅源电压小于开启电压的相对值，场效应管不能导通

② 夹断电压VGS(off) (或VP)

夹断电压是耗尽型FET的参数，当VGS=VGS(off) 时，漏极电流为零

③ 饱和漏极电流IDSS

耗尽型场效应三极管，当VGS=0时所对应的漏极电流

④ 输出电阻RGS

场效应三极管的栅源输出电阻的典范值，对结型场效应三极管，反偏时RGS约大于107Ω，对绝缘栅场型效应三极管，RGS约是109～1015Ω

⑤ 低频跨导gm

低频跨导反应了栅压对漏极电流的节制感化，这一点与电子管的节制感化非常相像。gm能够在转移特征曲线上求取，单元是mS(毫西门子)

⑥ 最大漏极功耗PDM

最大漏极功耗可由PDM= VDS ID决议，与双极型三极管的PCM相称

（二）型号

场效应管与BJT管对应

BJT

BJT是双极结型晶体管（Bipolar Junction Transistor—BJT）的缩写，又常称为双载子晶体管。它是经由进程必然的工艺将两个PN结连系在一路的器件，有PNP和NPN两种组合布局。

BJT管的分类

一类是双极性晶体管，BJT；BJT是电流节制器件；

一类是场效应晶体管，FET；FET是电压节制器件。

BJT管根基道理

NPN型双极性晶体管能够视为共用阳极的两个二极管接合在一路。在双极性晶体管的一般任务状况下，基极-发射极结（称这个PN结为“发射结”）处于正向偏置状况，而基极-集电极（称这个PN结为“集电结”）则处于反向偏置状况。在不外加电压时，发射结N区的电子（这一地区的大都载流子）浓度大于P区的电子浓度，局部电子将分散到P区。同理，P区的局部空穴也将分散到N区。如许，发射结大将组成一个空间电荷区（同样成为耗尽层），发生一个内涵的电场，其标的目的由N区指向P区，这个电场将障碍上述分散进程的进一步发生，从而告竣静态均衡。这时候候，若是把一个正向电压施加在发射结上，上述载流子分散活动和耗尽层中内涵电场之间的静态均衡将被打破，如许会使热激起电子注入基极地区。在NPN型晶体管里，基区为P型搀杂，这里空穴为大都搀杂物资，是以在这地区电子被称为“大都载流子”。

从发射极被注入到基极地区的电子，一方面与这里的大都载流子空穴发生复合，另外一方面，因为基极地区搀杂水平低、物理尺寸薄，并且集电结处于反向偏置状况，大局部电子将经由进程漂移活动达到集电极地区，组成集电极电流。为了尽可能减缓电子在达到集电结之前发生的复合，晶体管的基极地区必须制作得充足薄，以致于载流子分散所需的时候短于半导体大都载流子的寿命，同时，基极的厚度必须远小于电子的分散长度（diffusion length，参见菲克定律）。在古代的双极性晶体管中，基极地区厚度的典范值为非常之几微米。须要注重的是，集电极、发射极固然都是N型搀杂，可是两者搀杂水平、物理属性并不不异，是以必须将双极性晶体管与两个相反标的目的二极管串连在一路的情势辨别开来。

BJT管的布局详解

一个BJT管由三个差别的搀杂半导体地区组成，它们别离是发射极地区、基极地区和集电极地区。这些地区在NPN型晶体管中别离是N型、P型和N型半导体，而在PNP型晶体管中则别离是P型、N型和P型半导体。每个半导体地区都有一个引脚端接出，凡是用字母E、B和C来表现发射极（Emitter）、基极（Base）和集电极（Collector）。

基极的物理地位在发射极和集电极之间，它由轻搀杂、高电阻率的资料制成。集电极包围着基极地区，因为集电结反向偏置，电子很难从这里被注入到基极地区，如许就组成共基极电流增益约即是1，而共射极电流增益获得较大的数值。从右侧这个典范NPN型双极性晶体管的截面简图能够看出，集电结的面积大于发射结。另外，发射极具备相称高的搀杂浓度。

场效应管与BJT管对应

NPN型

NPN型晶体管是两种范例双极性晶体管的此中一种，由两层N型搀杂地区和介于两者之间的一层P型搀杂半导体（基极）组成。输出到基极的细小电流将被缩小，发生较大的集电极-发射极电流。当NPN型晶体管基极电压高于发射极电压，并且集电极电压高于基极电压，则晶体管处于正向缩小状况。在这一状况中，晶体管集电极和发射极之间存在电流。被缩小的电流，是发射极注入到基极地区的电子（在基极地区为大都载流子），在电场的鞭策下漂移到集电极的成果。因为电子迁徙率比空穴迁徙率更高，是以此刻利用的大大都双极性晶体管为NPN型。

PNP型

双极性晶体管的另外一种范例为PNP型，由两层P型搀杂地区和介于两者之间的一层N型搀杂半导体组成。流经基极的细小电流能够在发射极度获得缩小。也便是说，当PNP型晶体管的基极电压低于发射极时，集电极电压低于基极，晶体管处于正向缩小区。

在双极性晶体管电学标记中，基极和发射极之间的箭头指向电流的标的目的，这里的电流为电子活动的反标的目的。与NPN型相反，PNP型晶体管的箭头从发射极指向基极。

异质结双极性晶体管（heterojunction bipolar transistor）是一种改进的双极性晶体管，它具备高速任务的才能。研讨发明，这类晶体管能够处置频次高达几百GHz的超高频旌旗灯号，是以它合用于射频功率缩小、激光驱动等对任务速率请求刻薄的操纵。

场效应管与BJT管对应

异质结是PN结的一种，这类结的两头由差别的半导体资料制成。在这类双极性晶体管中，发射结凡是接纳异质结布局，即发射极地区接纳宽禁带资料，基极地区接纳窄禁带资料。罕见的异质结用砷化镓（GaAs）制作基极地区，用铝-镓-砷固溶体（AlxGa1-xAs）制作发射极地区。接纳如许的异质结，双极性晶体管的注入效力能够获得晋升，电流增益也能够进步几个数目级。

接纳异质结的双极性晶体管基极地区的搀杂浓度能够大幅晋升，如许就能够下降基极电极的电阻，并有益于下降基极地区的宽度。在传统的双极性晶体管，即同质结晶体管中，发射极到基极的载流子注入效力首要是由发射极和基极的搀杂比例决议的。在这类环境下，为了获得较高的注入效力，必须对基极地区停止轻搀杂，如许就不可防止地使增大了基极电阻。

如左侧的表现图中，代表空穴从基极地区达到发射极地区逾越的势差；而则代表电子从发射极地区达到基极地区逾越的势差。因为发射结具备异质结的布局，能够使，从而进步了发射极的注入效力。在基极地区里，半导体资料的组分散布不均，组成缓变的基极地区禁带宽度，其梯度为以表现。这一缓变禁带宽度，能够为大都载流子供给一个内涵电场，使它们加快经由进程基极地区。这个漂移活动将与分散活动发生协同感化，削减电子经由进程基极地区的渡越时候，从而改良双极性晶体管的高频机能。

虽然有很多差别的半导体可用来组成异质结晶体管，硅-锗异质结晶体管和铝-砷化镓异质结晶体管更经常利用。制作异质结晶体管的工艺为晶体内涵手艺，比方金属无机物气相内涵（Metalorganic vapour phase epitaxy, MOCVD）和份子束内涵。
