场效应管的检测

场效应晶体管简称场效应管，是利用节制输入回路的电场效应来节制输入回路电流的一种半导体器件，它属于电压节制型半导体

器件。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管义分为N沟耗尽型和加强型、P沟耗尽型和

加强型四大类。

结型场效应管的检测

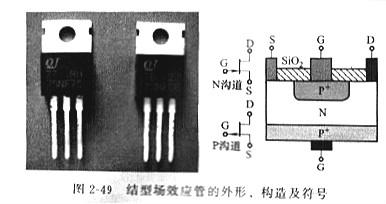

结型场效应管的形状、布局及标记如图2-49所示，三个电极别离为栅极G、源极S、漏极D。国产N沟道管典范产物有3DJ2、3DJ4. 3DJ6、3DJ7，P沟道管有CSl - CS4，利用指针式万用表R Xl00挡可以或许判定结型场效应管的各个电极。

结型场效应管电极的检测

结型场效应管的栅极相称于晶体管的基极，源极和漏极别离对应于晶体管的发射极和集电极．

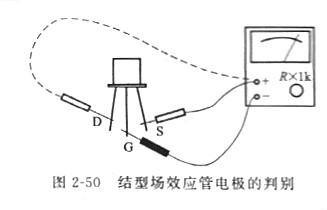

如图2-50所示，将万用表置于RXlk挡，用两表笔别离测量每两个管脚间的正、反向电阻．当某两个管脚间的正、反向电阻相称，均为数千欧时，则这两个管脚为漏极D和源极s（对结型场效应管而言，漏极和源极可交换，且并不影响电路的一般任务，以是不必加以区分），余下的一个管脚即为栅极G。

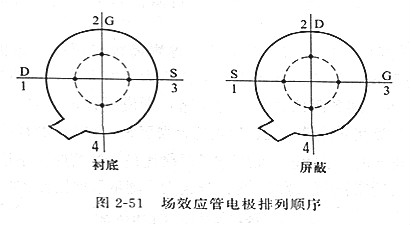

对于有4个管脚的结型场效应管，别的一极是屏障极（利用中接地）。

也可以或许将万用表的黑表笔（红表笔也行）尽情打仗一个电极，另外一支表笔顺次去打仗其余的两个电极，测其电阻值。当显现两次测得的电阻值类似相称时，则黑表笔所打仗的电极为栅极，其余两电极别离为漏极和源极。

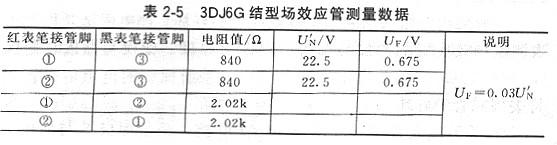

比方，挑选500型万用表R Xl00挡判定3DJ6G结型场效应管的电极。为叙述便利，现遵照管子的底视图，从管壳崛起处顺时针标的目的给3个管脚编上序号①、②、③，全数测量数据见表2-5。表可见，当黑表笔接③时两次测出的都是正向电阻，由此判定③为栅极，且两个PN结的正向压降都是o．675V。其余两脚别离是源极和漏极，可交换利用，通俗不必再区分了。对3DJ6G而言，①脚是源极，②脚是漏极。
