N型、P型半导体与N+型、P-型半导体

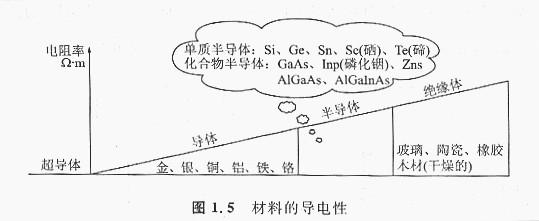

就资料的导电性而言，大抵能够或许分为绝缘体、半导体、导体三大类（图1.5），不管哪一种资料，都有必然的电阻，别的另有一类不
电阻的“超导体”，只是今朝在常温前提下还不适用化。这三类资料之间并无绝对的边界，必然前提下是能够或许转化的。

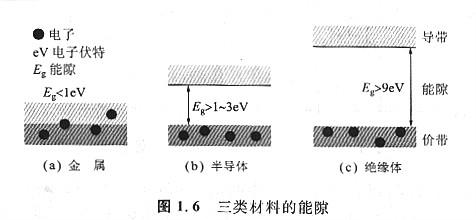

资料的导电性是由资料中的自在电子(Extra electron)的数目决议的。从能量的角度来看，自在电子的能量比拟高，是以往外力的感化下（电场等）能够或许自在挪动，若是将它们集合起来，便是导带(Conduction Band)，剩下的部分便是价带( Valence Band)，参见图1.6。价带的电子若是取得充足的能量，也能够或许变成导带的自在电子。从价带到导带之间的（能量）差（间隔）称为能隙。
导体（通俗为金属资料）的能隙很是小，在室温下，只需很小的能量价带的电子便能够或许很轻易腾跃至导带而导电；绝缘体的静隙比拟大（凡是大于9。V），电子很难腾跃至导带，以是不导电；半导体的能隙约为1- 3eV，介于导体和绝缘体之间，只需赐与恰当的能量或转变能隙的巨细，便能够或许导电。

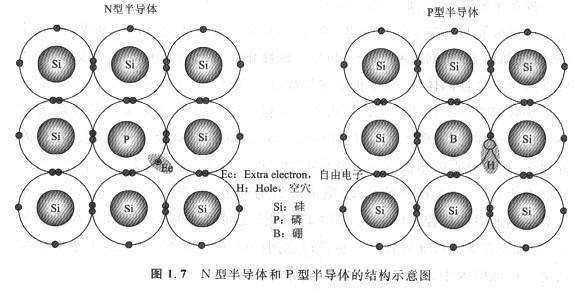

在半导体小插手适合的“杂质”便能够或许转变和节制它的能隙巨细。若是在纯Si（硅）中搀杂(l)oping)少许的As（砷）或P（磷），两者的最外层有五个电子，而Si外层只要4个电子，是以就会多出——个自在电子，如许就构成了“N”型半导体，如图1.7所示；若是在纯Si巾掺人少许的B(硼)，硼的最外层只要三个电子，如许就少了一个电子，构成了一个空穴( Hole)，构成了“P”型半导体。
半导体中的自在电子和空穴通称为载流子(Carrier)。须要申明的是，不搀杂的通俗半导体巾也是有自在电子和空穴的，只是数目绝对照拟少罢了，是以这些本来就有的自在电子和空穴统称为“少子”（大都载流子）；因为搀杂而构成的自在电子和空穴的数晕绝对照拟多，是以通称为“多子”（大都载流子）。
搀杂构成半导体资料中部分自在电子或空穴增添的进程称为“离子化”。前者称为“负离子化”，后者称为“正离子化”。仅接纳搀杂丁艺构成的半导体资料，N型半导体因为自在电子数目偏多而对外闪现负极性，偶然候也标识为“N-”，响应的，P型半导体也标为“P+”。接纳非搀杂工艺，如高能离子辐照、激光照耀等体例能够或许让价带的电子取得充足高的能量而成为自在电子，也能够或许让自在电子落空充足多的能量而下降为价带的非自在电子，这类体例称为“激起”，接纳激起的体例使N型半导体中的空穴增加，使之对外显斧正极性，就成为“N+”半导体；使P型半导体中的自在电子增加，使之对外显现负极性，就成为“P”半导体。
自在电子导电的体例与导线线巾电流的活动近似，在电场感化下，负离子化(Ionization)水平高的原子将过剩的电子向着离子化水平比拟低的标的目的通报；空穴导电则是正离子化的资料中，原子核外因为电子缺失构成的窄穴在电场感化下，空穴被少子（白由电子）补入而构成空穴“挪动”所构成的电流（通俗称为正电流）
