p沟道mos管参数诠释

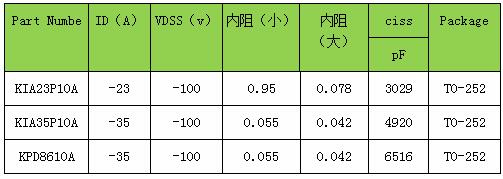

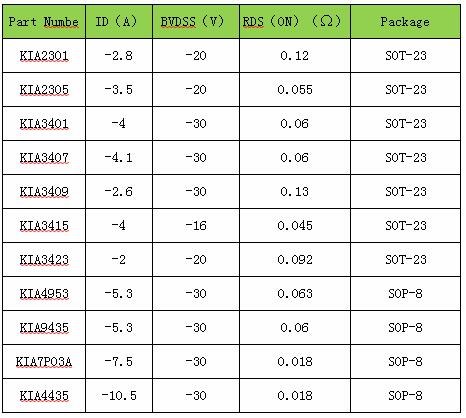

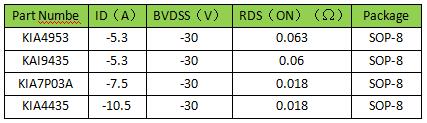

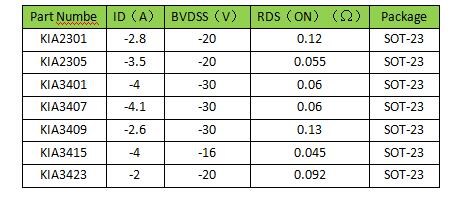

① 开启电压VGS(th) (或VT)

开启电压是MOS加强型管的参数，栅源电压小于开启电压的相对值，场效应管不能导通

② 夹断电压VGS(off) (或VP)

夹断电压是耗尽型FET的参数，当VGS=VGS(off) 时，漏极电流为零

③ 饱和漏极电流IDSS

耗尽型场效应三极管，当VGS=0时所对应的漏极电流

④ 输出电阻RGS

场效应三极管的栅源输出电阻的典范值，对结型场效应三极管，反偏时RGS约大于107Ω，对绝缘栅场型效应三极管，RGS约是109～1015Ω

⑤ 低频跨导gm

低频跨导反应了栅压对漏极电流的节制感化，这一点与电子管的节制感化非常相像。gm能够在转移特征曲线上求取，单元是mS(毫西门子)

⑥ 最大漏极功耗PDM

最大漏极功耗可由PDM= VDS ID决议，与双极型三极管的PCM相称

P沟道MOS管任务道理

金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为跟尾源极和漏极的沟道。修改栅压能够修改沟道中的电子密度，从而修改沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。假定N型硅衬底外表不加栅压就已存在P型反型层沟道，加上得当的偏压，能够使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。

P沟道MOS晶体管的空穴迁徙率低，因此在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值通俗偏高，哀告有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。只是，因PMOS电路工艺简略，代价廉价，有些中规模和小规模数字节制电路仍接纳PMOS电路手艺。PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，当然PMOS能够很便利地用作高端驱动，但因为导通电阻大，代价贵，交换品种少等启事，在高端驱动中，凡是仍是利用NMOS。

一般任务时，P沟道加强型MOS管的衬底必需与源极相连，而漏心极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶外表附近组成导电沟道，栅极对源极的电压Vgs也应为负。

1．Ｖds≠Ｏ的环境导电沟道组成今后，ＤＳ间加负向电压时，那末在源极与漏极之间将有漏极电流Ｉd畅通，并且Ｉd随Vds而增添．Ｉd沿沟道发生的压降使沟道上各点与栅极间的电压不再相称，该电压减弱了栅极中负电荷电场的感化，使沟道从漏极到源极逐步变窄．当Ｖds增大到使Ｖgd＝Ｖgs（TH），沟道在漏极附近显现预夹断．

2．导电沟道的组成（Ｖds＝0）当Vds=0时，在栅源之间加负电压Vgs，因为绝缘层的存在，故不电流，可是金属栅极被补充电而堆积负电荷，Ｎ型半导体中的多子电子被负电荷排挤向体内活动，外表留下带正电的离子，组成耗尽层，跟着Ｇ、Ｓ间负电压的增添，耗尽层加宽，当Vgs增大到必然值时，衬底中的空穴（少子）被栅极中的负电荷接收到外表，在耗尽层和绝缘层之间组成一个Ｐ型薄层，称反型层，这个反型层就组成漏源之间的导电沟道，这时候的Ｖgs称为开启电压Vgs（th），Vgs到Vgs（th）后再增添，衬底外表感到的空穴越多，反型层加宽，而耗尽层的宽度却不再变更，如许咱们能够用Vgs的巨细节制导电沟道的宽度。
