1．NMOS+PMOS-组成CMOS

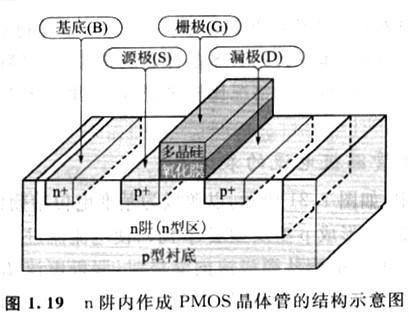

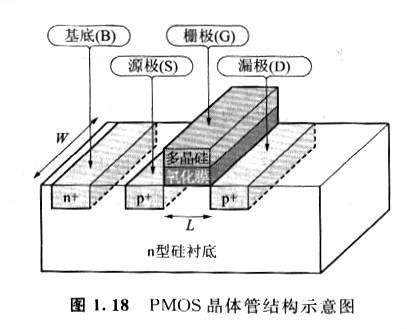

图1. 18所示的PMOS晶体管是在n型基底上组成p+型的源区和漏区。假设接纳p型硅衬底，如图1.19所示，在p型衬底上先作成n型基底，把这个n型地区称为n阱( well)。

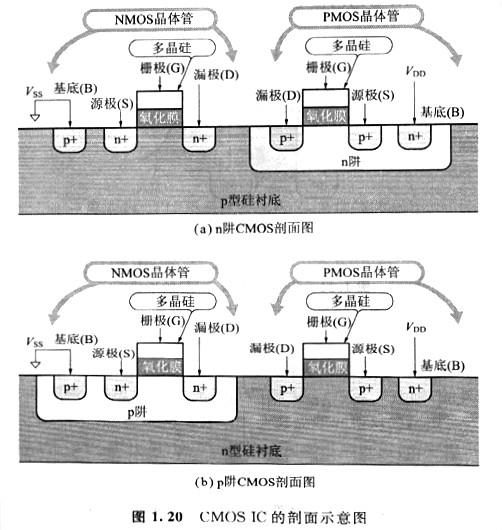

图1. 20(a)是在p型硅衬底上组成的CMOS剖面表现图。以n阱为基底作成PMOS晶体管，以p型硅衬底为基底作成NMOS晶体管。
凡是n阱中需参与n+区与正电源电压VDD跟尾，也有能够取自力的电位。比方，p型硅衬底上组成多个n阱时，也能够此中某一个n阱与VDD跟尾，而其他n阱与源极取等电位。可是p型硅衬底必需与负电源电压跟尾。便是说PMOS晶体管的基底可取的电位与NMOS晶体管相比，安闲度要大。
假设利用n型硅衬底，如图1. 20(b)所示，先在n型硅衬底上组成p阱，作成以p阱为基底的NMOS晶体管。PMOS晶体管的基底是n型硅衬底。
通俗来讲，利用p型硅衬底的状态相比多，以是这里首要对利用p型硅衬底的状态遏制会商。
2. PMOS晶体管漏极电流的抒发式

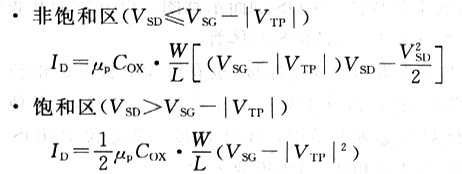

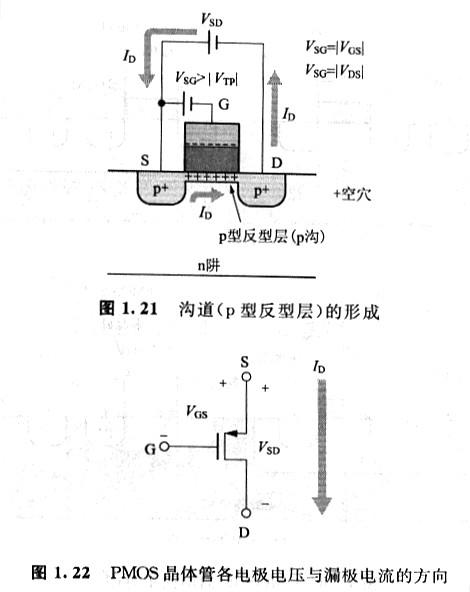

PMOS晶体管中，如图1．21所示，以源极其基准电位给栅极加负的电压，在栅氧化膜下方感到出空穴，组成p型反型层（p沟），使电流流过。以是PMOS晶体管的阈值电压VTP是负值。电流从源极流向漏极时，漏极电流ID取正值，源极—栅极间电压V SG和源极—漏极间电压VSD取图1，22所示的极性时，PMOS晶体管的漏极电流ID由下式给出：
式中,VTP是PMOS晶体管的阈值电压。

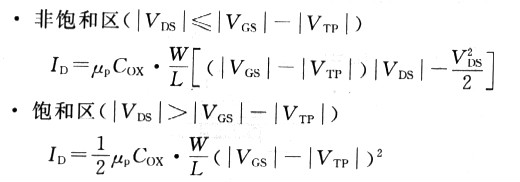

若是接纳各电压的相对值，那末漏极电流的式（1.1）和式（1.4）也别离合用NMOS晶体管和PMOS晶体管；

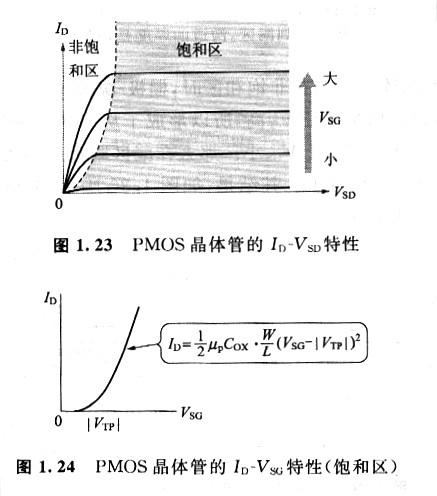

图1. 23和图1.24别离示出漏极电流与源极漏极间电压的干系曲线，和漏极电流与源极—栅极间电压的干系曲线。
