功率MOSFET模块的有助于大功率利用的高效化与小型化
信息来历：本站 日期：2017-08-04
低功耗趋向
封装的小型化使封装的热阻下降，功率耗散能力前进，不异电压电流规格或功率规格的产物，个头小的，功率耗散能力更高，这仿佛与咱们的糊口知识有些相悖，可是现实确切如斯。
VMOS的通态功耗，业界习惯于用饱和导通电阻RDS(ON)来衡量，这是不太客观的，因为电流规格在很大程度上影响着RDS(ON)的数值，其内在启事是VMOS管的管芯是由大批管芯单位(Cell)组成的，很明显，其余前提不异的环境下，电流规格越小，RDS（ON)越大。

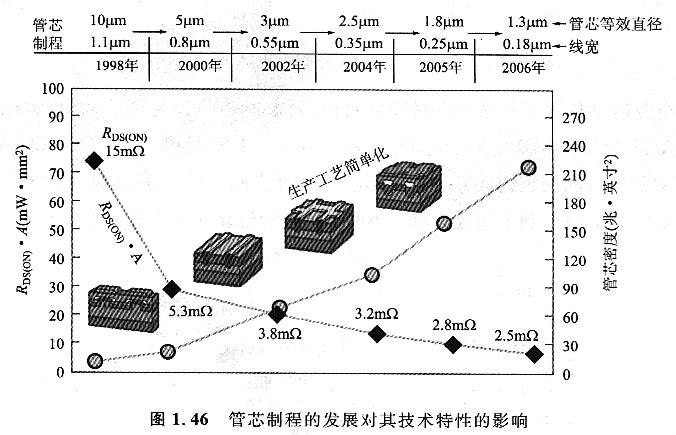

一个绝对客观的方法是将管芯面积的身分思考出去，将管芯面积A与RDS(ON)相乘，获得一个名为“本征电阻”的参数以削减电流规格的影响(图1．46)。本征电阻小，就象征着要末电流规格很高，要末合用的开关频次很高。另外一方面，管芯制程（芯片的设想与制作规程）的展开使管芯单位的密度慢慢前进，也有利于管芯的小型化。在功率半导体方面，耗散功率会限定管芯制程的进一步减小，这方面仍是滞后于小功率IC的。
除通态功耗，开关功耗（守旧与关断时代的功耗）也是影响大功率VMOS的首要身分之一，出格是高频利用，要求尤其火急。而管芯单位密度的不断前进，会增添极间电容、漫衍电容和栅电荷，这些身分既影响开关功耗，义影响开关速率，固然如斯，这仍然是以后手艺展开的首要方面。

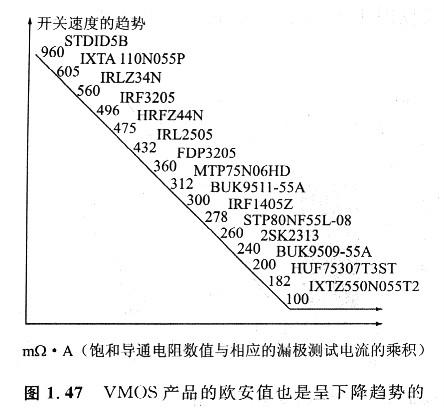

在通俗状态下，咱们很难从公然的手艺资料中查阅到管芯的具体巨细，一个大略的替换方法是，能够或许用产物手艺手册中给出RDS(ON)和测量这一数值所采， 用的漏极电流相乘，咱们姑且称这个数值为“欧安值”。用欧安值也能获得类似的成果，如图1. 47所示。
这个图形与图1. 46最大的差别是，能够反应出开关速率存此中的限定身分，初期的高速产物，如2SK2313，一样有相比低的欧安值，可是它的封装相比大，并且电流规格偏低。
