推挽式开关电源道理
信息来历：本站 日期：2017-05-16
简介
在双激式开关电源中，推挽式开关电源是最常用的开关频次电源。由于推挽式开关电源中的两个操控开关管K1 和轮番替代功课，其输出电压波形非常对称，并且开关电源在全数工 作周期之内都向负载供应功率输出 ，以是其输出电流的霎时间呼应速率很高 ，电压输出特征也很好。推挽式开关电源是一切开关电源、电压操纵率最高的开关电源，它在输人电压很低的
环境下 ，仍能保持很大的功率输出 ，因此它被普遍操纵于 DC/AC 逆变器 ，或 DC/DC 转换器 电路中。

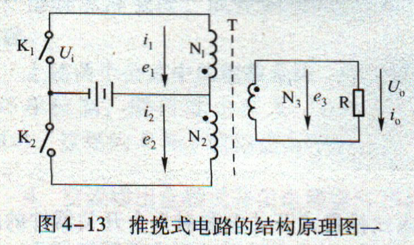

推挽式电路的机关道理如图 4-13 所示 ，当操控开关管K1接通时，电源电压Ui颠末控 制开关管K1 加到变压器低级线圈 N1绕组的两端 ，颠末电磁感到的感化在变压器次级线圈 N3 绕组的两端也会输出一个 与 N1绕组输出电压呈反比的电压，并加到负载 R 的两端，使开关电源输出一个正半周 电压。当操控开关管 K 1由接通转为关断时，节制开关管 K2 则由关断 转为接通 i 现在电源电压 Ui加到变压器低级线圈 N2 绕组的两端，颠末互感在变压器次级线圈 N2绕组的两端也输出一个与 N2 绕组输出电压呈反比的电斥，并加到负载 R 的两端， 使开关电摞输出一个负半周电压。
由于电源电压 Ui加到变压器低级线 圈 N1 绕组和N2绕组陶·端产生的磁通标的目的刚好相反 ，以是 负载上可得到一个与线圈 N1,N2 绕组所加电压对应的正 、负极性电压 。正半周对应的
是 K1接通时 ，N1绕组与绕组彼此感到的输出

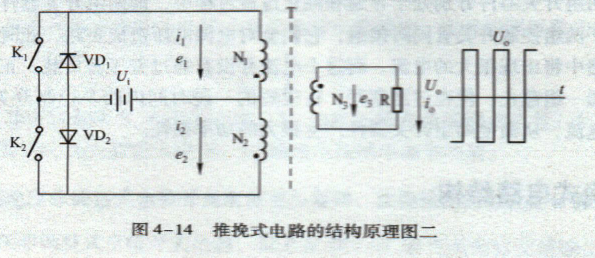

电压；其负半周对应的是接通时，N2 绕组与绕组彼此感到的输出电压。 当要求推挽式开关电源输出电压披形的 反冲升沉很小时 ，可接纳如图 4-14 所示的电
路。图4-14 与图4-13 比拟 ，多了两个阻尼二极管 VD 1 、VD2 ，它们别离与操控开关管 K1 并联。主与操控开关管 K1 由接通转换到关断时，在 风绕组中产生感到电动势 力，不管 K2 处于啥功课状态 ，接通或关断 ，只需 风 绕组中产生的感到电动势e2 的升沉超出功课电压 Ui 二极管 VD2 就会导通 ，相称于感到电动势e2颠末二极管 VD2 被功课电压 Ui限幅，一路也相称于变压器次级线圈叽 绕组的输出电压 ui也颠末电磁感到被 Ui限幅，而二极管 VD2 对操控开关管的功课几近不影响.
