开关电源输出整流电路
信息来历：本站 日期：2017-05-16
整流二极管的底子机关是 PN 结 （ P 型半导体和 N 型半导体接洽后 ， 在二者的接洽而组成一个很薄的空间电荷区，这便是PN结）。在 PN 结的空间电荷内 ，电子元件势能产生了变更 ，电子要从 N 区到 P 区有须要超出一个能量高坡 （ 凡是称为势垒） ，因此又把空间电荷区称为势垒区 。
当PN结加正向电压时，势垒下降，显现低电阻，具备较大的正向分离电流，称该状况为正向导通状况。当PN结加反向电压时，势垒增添，显现高电阻，具备很小的反向漂移电流 ，称该状况为反向阻断状况 ，现在 PN 结处于反向偏置状况。
整流二极管是面触摸型二极管，结面积较大，能接管较大的正向电流和较高的反向电压，功效比拟稳定，重要用在把相同电变更成直流电的整流电路中。整流二极管的结电容较大 ，因此它不宜功课在高频电路中 。整流二极管用半导体或硅等材料制成 ，具备光鲜明显的单向导电性。硅整流二极管的击穿电压高，反向泄电流小，低温功效精采。凡是高压大功率整流二极管都用高纯单晶硅建造（搀杂较多时简略反向击穿）。整流二极管有金属和塑料两种封装。整流二极管的重要手艺参数包罗最大整流电流 、最大反向功课电压、反向饱和电流最高功课频次及反向规复时候等 。
(1）最大整流电流IF指整流二极管持久连续功课时承诺颠末整流二极管的最大正向平均电流。族电流由PN结的结面积和散热前提抉择。功课时，颠末整流二极管的平均电流 不能超出IF并：要对劲散热前提，不然整流二极管会因过热而焚毁。
(2）最大反向1功课电压URM：指整流二极管在一般功课时所能接管的最大反向电压值。URM凡是取反向击穿电压的1/2-1/3。反向击穿电压是指给整流二极管加反向电压使整流二极管击穿时的电压值。超出此值，则反向电流/R剧增，整流二极管的单向导电穿。为了二极管的宁静功课，现实的反向电压不能大于Ua,,.并且赋不足量。比方，1N4001 的URM 为 50V, lN似)2 1N4砌 的 URK 别离为 IOOV 、200V 、
(3）反向饱和电流IR：指整流二极管在常温下接管最高反向功课电压时的反向泄电流。反向电流凡是很小，在反向击穿前大小底子稳定，类似即是反向饱和电流。凡是在室温下硅管的IR 为 l μ.A，甚至更小，睹管的IR为几十至几百微安。该值越小，整流二极管的单向导电件越好，但该值受温度影响较大，当温度fl高时，明显增大。

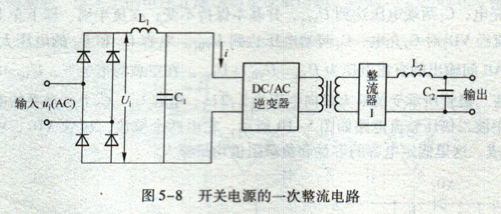

(4）最高功课频次fM：指整流二极管对峙出功课特征的最高功课频次。整流二极管的功课频次与PN结的结电容有关，结电容容量越小，整流二极管承诺的最高功课频次越高。比方，1N4000系列整流二极管的fM为3kHz。开关电流、中输出有些的工频整流电路即为一次整流电路 ，如囱5-8 所示。将 4 个整流二 极管接知足桥的体例 ，对 220V 、50Hz 的工频电压或别的相同输 入电压停止全波罄流 ，获得 的脉功的直流电经电容滤被后便会变成平滑的直流电输出。
输出大功率二极管对停止频次和反向规复时候要求不高 ，凡是的整流二极管都能对劲要求 ，国此遴选整流二极管时 ，重要思虑最大整流电流和最大反向功课 电压两个参数。经常使用的整流二极管有 l N 系列、2CZ 系列、RLR 系列等。1N 系列整流二极管具备体积小、报价低 、 功效优异等特点 。其典范的产物有 ：1N4001 - 1N4007 塑封硅整流二极管 ，其额足功课电流 为 l A ; 1N5391 -1N5399 塑封硅整流二极管 ，其额定功课电流为 1. 5A ; 1N5400-1N5408 塑 封硅整流二极管 ，其额定功课电流为 3A。范例不一样 ，它们的最高反向功课电压 URM 也不一样 ， 为 50 -1000V。寄望，利用大电流整流二极管时要加装散热片 。
