开关电源 乐音

开关电源概述

开关情势电源（Switch Mode Power Supply，简称SMPS），又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过不同情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是互换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就停止二者之间电压及电流的转换。

开关电源不同于线性电源，开关电源操纵的切换晶体管多数是在全开情势（饱和区）及全闭情势（停止区）之间切换，这两个情势都有低耗散的特色，切换之间的转换会有较高的耗散，但时候很短，是以比拟节流动力，发生废热较少。抱负上，开关电源自身是不会耗损电能的。电压稳压是透过调剂晶体管导通及断路的时候来到达。相反的，线性电源在发生输入电压的进程中，晶体管任务在缩小区，自身也会耗损电能。开关电源的高转换效力是其一大长处，并且由于开关电源任务频次高，能够或许利用小尺寸、轻分量的变压器，是以开关电源也会比线性电源的尺寸要小，分量也会比拟轻。

若电源的高效力、体积及分量是斟酌重点时，开关电源比线性电源要好。不过开关电源比拟庞杂，外部晶体管会频仍切换，若切换电流尚加以处置，能够或许会发生噪声及电磁搅扰影响其余装备，并且若开关电源不出格设想，其电源功率因数能够或许不高。

开关电源的首要用处

开关电源产物普遍操纵于产业主动化节制、兵工装备、科研装备、LED照明、工控装备、通信装备、电力装备、仪器仪表、医疗装备、半导体制冷制热、氛围污染器，电子冰箱，液晶闪现器，LED灯具，通信装备，视听产物，安防监控，LED灯带，电脑机箱，数码产物和仪器类等范畴。

开关电源的乐音来历

乐音来历于PCB设想、电路振荡和磁元件三方面：

1、电路震动

电源输入有很大的低频稳波。多是电路不变余度不够引发。实际上能够或许用体系节制实际中的频域法/时域法或劳斯判据做实际阐发。此刻，能够或许用计较机仿真体例便利的考证电路不变性，以防止自激振荡发生，有多款软件能够或许用。对已做好的电路，能够或许增添输入滤波电容或电感、转变旌旗灯号反应地位、增添PI调理的积分电容、削减开环缩小倍数等体例改良。

2、PCB设想

首要是EMI乐音引发，射频乐音调剂PI调理器，使输入偏差旌旗灯号中包罗扰动。首要检查高频电容是不是分开关元件太远，是不是有大的C形环抱布线等。

节制电路的PCB线最少有两点以上和功率电路共用。PCB覆铜线并非抱负导体，它老是能够或许等效成电感或电阻体，当功率电流流过了和节制回路共用的PCB线，在PCB上发生电压下降，节制电路各节点分离在不同地位时，功率电流引发的电压降对节制收集家入了扰动，使电路收回乐音。这闪现多发生在功率地线上，注重单点接地能够或许改良。

3、磁元件

磁材有磁至应变的特色，漆包线也会在泄漏磁场中遭到电动力的摆布，这些身分的配合感化下，局部会发生泛音或1/N频次的共振。转变开关频次和磁元件浸漆能够或许改良。

乐音搅扰源

由以上阐发能够或许晓得开关电源中的噪声搅扰源良多,搅扰路子是多种多样的,影响较大的噪声搅扰源能够或许归结为以下三种：

1、二极管的反向规复时候引发的搅扰。

2、开关管任务时发生的谐波搅扰。

功率开关管在导通时流过较大的脉冲电流，在停止时代，高频变压器绕组漏感引发的电流渐变，也会发生尖峰搅扰。

3、互换输入回路发生的搅扰。

开关电源输入端整流管在反向规复时代也会引发高频衰减振荡发生搅扰。普通整流电路前面总要接比拟大的滤波电容，是以整流管的导通角较小，会引发很大的充电电流，使互换输入侧的互换电流发生畸变，影响了电网的供电品质。别的，滤波电容的等效串连电感对发生搅扰也有较大的影响。

一切这些搅扰按传布路子能够或许分为传导搅扰和辐射搅扰两类。开关电源发生的尖峰搅扰协调波搅扰能量经由进程开关电源输入输入线传布进来构成的搅扰称为传导搅扰。谐波和寄生振荡的能量，经由进程输入输入线传布时，在空间发生电场和磁场，这些经由进程电磁辐射发生的搅扰称为辐射搅扰。

正由于开关电源自身便是一个强搅扰源、以是除电路上接纳办法按捺其电磁搅扰发生外，还应答开关电源停止有用的电磁屏障，滤波和接地。

开关电源乐音按捺的体例

构成电磁搅扰的三因素是搅扰源、传布路子和受扰装备，是以，按捺电磁搅扰也应当从这三个方面动手。起首应当按捺搅扰源，间接消弭搅扰缘由;其次是消弭搅扰源和受扰装备之间的耦合和辐射，堵截电磁搅扰的传布路子;第三是进步受扰装备的抗扰才能，下降其对噪声的敏感度。第三点不是本文会商的规模。

接纳功率因数校订（PFC）手艺和软开关功率变更手艺能大大下降噪声幅度。

1、电路上的办法

开关电源发生电磁搅扰的首要缘由是电压和电流的急剧变更，是以须要尽能够或许地下降电路中的电压和电流的变更率（du/dt、di/dt）。接纳接收电路也是按捺电磁搅扰的好办法。接收电路的根基道理便是开关断开时为开关供给旁路，接收积蓄在寄生散布参数中的能量，从而按捺搅扰发生。经常使用的接收电路有RC、RCD、LC无源接收收集和有源接收收集。

滤波是按捺传导搅扰的一种很好的体例。比方，在电源输入端接上滤波器能够或许按捺开关电源发生并向电网反应的搅扰，也能够或许按捺来自电网的噪声对电源自身的损害。在滤波电路中，还接纳良多公用的滤波元件，如穿心电容器，三端电容器，铁氧体磁环，他们能够或许改良电路的滤波特征。得当的设想或挑选滤波器，并准确地装置滤波器，是抗搅扰手艺的首要构成局部。

2、布局上的办法：屏障

屏障是处理电磁兼容题目标首要手腕之一，目标是堵截电磁波的传布路子。大局部电磁兼容题目都能够或许经由进程电磁屏障来处理。用电磁屏障的体例处理电磁搅扰题目标最大益处是不会影响电路的一般任务。

屏障分为电屏障、磁屏障和电磁屏障。

对开关电源来讲，首要是要做好机壳的屏障、高频变压器的屏障、开关管和整流二极管的屏障和节制、驱动电路的屏障等，并要经由进程各类体例进步屏障效力。

开关电源的任务道理详解

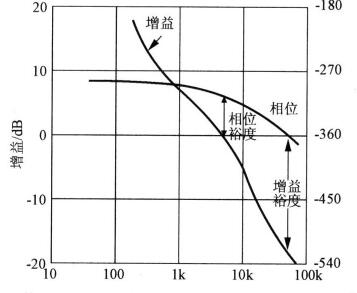

开关电源的伯特图

开关电源的任务进程相称轻易懂得，在线性电源中，让功率晶体管任务在线性情势，与线性电源不同的是，PWM开关电源是让功率晶体管任务在导通和关断的状况，在这两种状况中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积便是功率半导体器件上所发生的消耗。

与线性电源比拟，PWM开关电源更加有用的任务进程是经由进程“斩波”，即把输入的直流电压斩成幅值即是输入电压幅值的脉冲电压来完成的。

脉冲的占空比由开关电源的节制器来调理。一旦输入电压被斩成互换方波，其幅值就能够或许经由进程变压器来下降或下降。经由进程增添变压器的二次绕组数就能够或许增添输入的电压值。最初这些互换波形颠末整流滤波后就获得直流输入电压。

节制器的首要目标是坚持输入电压不变，其任务进程与线性情势的节制器很近似。也便是说节制器的功效块、电压参考和偏差缩小器，能够或许设想成与线性调理器不异。他们的不同的地方在于，偏差缩小器的输入（偏差电压）在驱动功率管之前要颠末一个电压/脉冲宽度转换单位。

开关电源有两种首要的任务体例：正激式变更和升压式变更。虽然它们各局部的安排不同很小，可是任务进程相差很大，在特定的操纵场所下各有长处。
