PCB概述

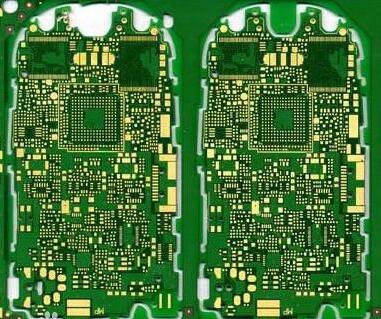

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的撑持体，是电子元器件电气毗连的载体。由于它是接纳电子印刷术建造的，故被称为“印刷”电路板。

PCB的感化与成长

（一）感化

电子装备接纳印制板后，由于同类印制板的分歧性，从而防止了野生接线的过失，并可实现电子元器件主动插装或贴装、主动焊锡、主动检测，保障了电子装备的品质，进步了休息出产率、降落了本钱，并便于维修。

（二）成长

印制板从单层成长到双面、多层和挠性，并且仿照照旧坚持着各自的成长趋向。由于不时地向高精度、高密度和高靠得住性标的目的成长，不时削减体积、削减本钱、进步机能，使得印制板在将来电子装备的成长工程中，依然坚持着壮大的性命力。

综述国际外对将来印制板出产制作手艺成长意向的阐述根基是分歧的，即向高密度，高精度，细孔径，细导线，细间距，高靠得住，多层化，高速传输，轻量，薄型标的目的成长，在出产上同时向进步出产率，降落本钱，削减净化，顺应多种类、小批量出产标的目的成长。印制电路的手艺成长程度，通俗以印制板上的线宽，孔径，板厚/孔径比值为代表.

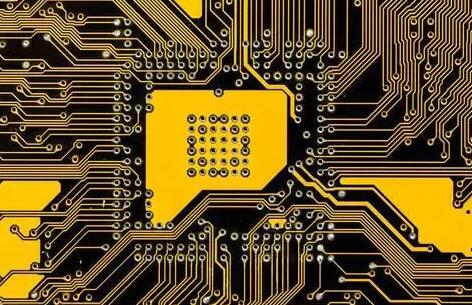

开关电源PCB的设想详解

（一）从道理图到PCB的设想流程

成立元件参数—>输入道理网表—>设想参数设置—>手工规划—>手工布线—>考证设想—>复查—>CAM输入。

（二）参数设置

相邻导线间距必须能知足电气宁静请求，并且为了便于操纵和出产，间距也应尽能够宽些。最小间距最少要能合适蒙受的电压，在布线密度较低时，旌旗灯号线的间距可恰当地加大，对高、低电平差异的旌旗灯号线应尽能够地短且加大间距，通俗环境下将走线间距设为8mil。

焊盘内孔边缘到印制板边的间隔要大于1mm，如许能够防止加工时致使焊盘缺损。当与焊盘毗连的走线较细时，要将焊盘与走线之间的毗连设想成水点状，如许的益处是焊盘不轻易起皮，而是走线与焊盘不易断开。

（三）元器件规划

现实证实，即便电路道理图设想准确，印制电路板设想不妥，也会对电子装备的靠得住性发生倒霉影响。比方，若是印制板两条细平行线靠得很近，则会构成旌旗灯号波形的提早，在传输线的终端构成反射噪声；由于电源、地线的斟酌不殷勤而引发的搅扰，会使产物的机能降落，是以，在设想印制电路板的时辰，应注重接纳准确的体例。每一个开关电源都有四个电流回路：

1、电源开关交换回路

2、输入整流交换回路

3、输入旌旗灯号源电流回路

4、输入负载电流回路输入回路

经由过程一个近似直流的电流对输入电容充电，滤波电容重要起到一个宽带储能感化；近似地，输入滤波电容也用来贮存来自输入整流器的高频能量，同时消弭输入负载回路的直流能量。

以是，输入和输入滤波电容的接线端非常重要，输入及输入电流回路应别离只从滤波电容的接线端毗连到电源；若是在输入/输入回路和电源开关/整流回路之间的毗连没法与电容的接线端间接相连，交换能量将由输入或输入滤波电容并辐射到环境中去。

成立开关电源规划的最好体例与其电气设想类似，最好设想流程以下：

1.支配变压器

2.设想电源开关电流回路

3.设想输入整流器电流回路

4.毗连到交换电源电路的节制电路

设想输入电流源回路和输入滤波器 设想输入负载回路和输入滤波器按照电路的功效单位，对电路的全数元器件停止规划时，要合适以下准绳：

1、起重要斟酌PCB尺寸巨细。PCB尺寸过大时，印制线条长，阻抗增添，抗噪声才能降落，本钱也增添；太小则散热不好，且临近线条易受搅扰。电路板的最好外形为矩形，长宽比为3：2或4：3，位于电路板边缘的元器件，离电路板边缘通俗不小于2mm。

2、支配器件时要斟酌今后的焊接，不要太麋集

3、以每一个功效电路的焦点元件为中间，环绕它来停止规划。元器件应平均、 整洁、松散地摆列在PCB上，尽能够削减和延长各元器件之间的引线和毗连， 去耦电容尽能够接近器件的VCC。

4、在高频下任务的电路，要斟酌元器件之间的散布参数。通俗电路应尽能够使元器件平行摆列。如许，岂但雅观，并且装焊轻易，易于批量出产。

5、按照电路的流程支配各个功效电路单位的地位，使规划便于旌旗灯号畅通，并使旌旗灯号尽能够坚持分歧的标的目的。

6、规划的重要准绳是保障布线的布通率，挪动器件时注重飞线的毗连，把有连线干系的器件放在一路。

7、尽能够地减小环路面积，以按捺开关电源的辐射搅扰。

（四）布线

开关电源中包罗有高频旌旗灯号，PCB上任何印制线都能够起到天线的感化，印制线的长度和宽度会影响其阻抗和感抗，从而影响频次呼应。即便是经由过程直流旌旗灯号的印制线也会从临近的印制线耦合到射频旌旗灯号并形成电路题目（乃至再次辐射出搅扰旌旗灯号）。是以应将一切经由过程交换电流的印制线设想得尽能够短而宽，这象征着必须将一切毗连到印制线和毗连到其余电源线的元器件支配得很近。

（五）查抄

布线设想实现后，需当真查抄布线设想是不是合适设想者所拟定的法则，同时也需确认所拟定的法则是不是合适印制板出产工艺的须要，通俗查抄线与线、线与元件焊盘、线与贯穿孔、元件焊盘与贯穿孔、贯穿孔与贯穿孔之间的间隔是不是公道，是不是知足出产请求。电源线和地线的宽度是不是合适，在PCB中是不是另有能让地线加宽的处所。注重：有些毛病能够疏忽，比方有些接插件的Outline的一局部放在了板框外，查抄间距时会犯错；别的每次修悔改走线和过孔以后，都要从头覆铜一次。

（六）设想输入

输入光绘文件的注重事变：

1、须要输入的层有布线层（底层）、丝印层（包罗顶层丝印、底层丝印）、阻焊层（底层阻焊）、钻孔层（底层），别的还要天生钻孔文件（NC Drill）

2、设置丝印层的Layer时，不要挑选Part Type，挑选顶层（底层）和丝印层的Outline、Text、Line

3、在设置每层的Layer时，将Board Outline选上，设置丝印层的Layer时，不要挑选Part Type，挑选顶层（底层）和丝印层的Outline、Text、Lin

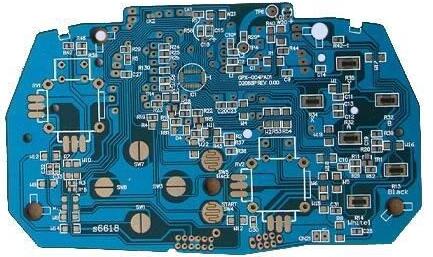

PCB的分类

按照电路层数分类：分为单面板、双面板和多层板。罕见的多层板通俗为4层板或6层板，庞杂的多层板可达几十层。

PCB板有以下三种重要的分别范例：

（一）单面板

单面板（Single-Sided Boards） 在最根基的PCB上，整机集合在此中一面，导线则集合在另外一面上（有贴片元件时和导线为统一面，插件器件再另外一面）。由于导线只呈现在此中一面，以是这类PCB叫作单面板（Single-sided）。由于单面板在设想线路上有很多严酷的限定（由于只要一面，布线间不能穿插而必须绕单独的途径），以是只要初期的电路才利用这类的板子。

（二）双面板

双面板（Double-Sided Boards） 这类电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有恰当的电路毗连才行。这类电路间的“桥梁”叫做导孔（via）。导孔是在PCB上，布满或涂上金属的小洞，它能够与两面的导线相毗连。由于双面板的面积比单面板大了一倍，双面板处理了单面板中由于布线交织的难点（能够经由过程孔导通到另外一面），它更合适用在比单面板更庞杂的电路上。

（三）多层板

多层板（Multi-Layer Boards） 为了增添能够布线的面积，多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，经由过程定位体系及绝缘粘结资料瓜代在一路且导电图形按设想请求停止互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。

板子的层数并不代表有几层自力的布线层，在特别环境下会插手空层来节制板厚，凡是层数都是偶数，并且包罗最外侧的两层。大局部的主机板都是4到8层的布局，不过手艺上现实能够做到近100层的PCB板。

大型的超等计较机大多利用相称多层的主机板，不过由于这类计较机已能够用很多通俗计较机的集群取代，超多层板已垂垂不被利用了。由于PCB中的各层都慎密的连系，通俗不太轻易看出现实数量，不过若是细心察看主机板，仍是能够看出来。
