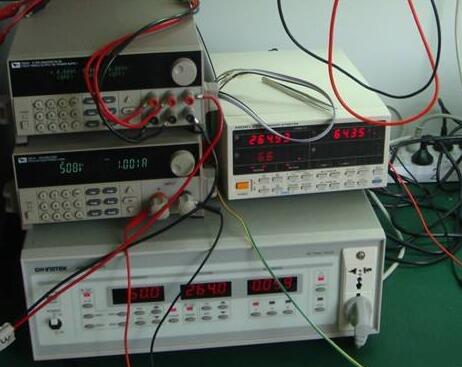

开关电源测试

开关电源概述

开关情势电源（Switch Mode Power Supply，简称SMPS），又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过差别情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是交换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就停止二者之间电压及电流的转换。

开关电源测试体例与申明

开关电源因其效力高，体积小而被电子企业普遍利用，以下是本身在任务中总结出来的测试体例和测试名目，在电源设想时若能充实斟酌到这些方面，那末其产物将会被愈来愈多的客户所利用。

此刻的电子产物对电源的请求有所进步，大局部是关怀其不变性，输入电压的规模，输入不变性，输入谐波巨细，在任务中发明有些电源的纹波较大，致使装备不任务，是以这也是影响电源成长的一个方面。

电源现实任务在电路中，最关怀的仍是源效应（电压调剂率），因为电路肯定后，负载已根基肯定，负载的影响较着小于输入电压对电源的影响，另外还要注重电磁搅扰，在电子环境中，电磁搅扰对电源的任务会产生必然的影响，源效应和负载效应小的电源其不变性较好，在电源设想中应斟酌到这些方面。

跟着国度强迫认证的实行，电磁搅扰和电磁抗搅扰手艺慢慢提上日程，新电源的设想应经由进程电磁兼容性实验，能力保障产物在市场中畅通。

（一）开关电源测试-频频短路测试

测试申明

在各类输入和输入状况下将模块输入短路，模块应能完成掩护或回缩，频频屡次短路，毛病解除后，模块应当能主动规复一般运转。

测试体例

空载到短路：在输入电压全规模内，将模块从空载到短路，模块应能一般完成输入限流或回缩，短路解除后，模块应能规复一般任务。让模块频频从空载到短路不时的任务，短路时候为1s，铺开时候为1s，延续时候为2小时。这今后，短路铺开，鉴定模块是不是能够或许或许一般任务。

满载到短路：在输入电压全规模内，将模块从满载到短路，模块应能一般完成输入限流或回缩，短路解除后，模块应能规复一般任务。让模块从满载到短路而后坚持短路状况2小时。而后短路铺开，鉴定模块是不是能够或许或许一般任务。

短路开机：将模块的输入先短路，再上市电，再模块的输入电压规模内上电，模块应能完成一般的限流或回缩，短路毛病解除后，模块应能规复一般任务，频频上述实验10次后，让短路铺开，鉴定模块是不是能够或许或许一般任务。

鉴定规范

上述实验后，电源模块开机能一般任务;开机壳查抄，电路板及其余局部无异常景象(如输入继电器在短路的进程中触电是不是粘住了等)，及格;不然不及格。

（二）开关电源测试-频频开关机测试

测试申明

电源模块输入带最大负载环境下，输入电压别离为220v，(输入过压点-5v)和(输入欠压点+5v)前提下，输入频频开关，测试电源模块频频开关机的机能。

测试体例

输入电压为220v，电源模块快带最大负载，用打仗器节制电压输入，合15s，断开5s(或能够或许用ac source停止摹拟)，延续运转2小时，电源模块应能一般任务。

输入电压为过压点-5v，电源模块带最大负载，用打仗器节制电压输入，合15s，断开5s(或能够或许用ac source停止摹拟)，延续运转2小时，电源模块应能一般任务。

输入电压为欠压点-5v，电源模块带最大负载，用打仗器节制电压输入，合15s，断开5s(或能够或许用ac source停止摹拟)，延续运转2小时，电源模块应能一般任务。

鉴定规范

以上实验中，电源模块任务一般，实验后电源模块能一般任务，机能无较着变更，及格;不然不及格。

（三）开关电源测试-输入高压点轮回测试

测试申明

一次电源模块的输入欠压点掩护的设置回差，常常产生以下环境：输入电压较低，靠近一次电源模块欠压点关断，带载时欠压，断后，因为电源内阻缘由，负载卸掉后电压将回升，能够或许形成一次电源模块处于在高压时频频开辟的状况。

测试体例

电源模块带满载运转，输入电压从(输入欠压点-3v)到(输入欠压点+3v)迟缓变更，时候设置为5～8分钟，频频轮回运转，电源模块应能一般不变任务，延续运转起码0.5小时，电源模块机能无较着变更。

鉴定规范

一次电源模块一般延续运转，起码0.5小时后机能无较着变更，及格;不然不及格。

（四）开关电源测试-输入瞬态高压测试

测试申明

额外电压输入，用双踪示波器测试输入电压波形合过压掩护旌旗灯号，输入电压从限功率点加5v跳变为300v，从示波器上读出过压掩护前300v的周期数n，作为以下实验的根据。

额外输入电压，电源模块带满载运转，在输入上叠加300v的电压跳变，叠加的周期数为(n-1)，叠加频次为1次/30s，共运转3小时。

鉴定规范

一次电源模块在上述前提下能够或许或许不变运转，不呈现破坏或其余不一般景象，及格;不然不及格。

（五）开关电源测试-输入高压跌落及输入静态负载

测试申明一次模块在现实利用进程中，当输入电压跌落时，电源模块突加负载的极限况是能够或许产生的，此时功率器件、磁性元件任务在最大瞬态电流状况，实验能够或许查验节制时序、限流掩护等电路及软件设想的公道性。

测试体例

将输入电压调剂为在欠压点+5v(延续时候为5s)、过压点-5v(延续时候为5s)之间跳变，输入调剂在最大负载(最大额外容量，延续时候为500ms)、空载(延续时候为500ms)之间跳变，运转1小时;

将输入电压调剂为欠压点+5v(延续时候为5s)、过压点-5v(延续时候为5s)之间跳变，输入调剂在最大负载(最大额外容量，延续时候为1s)、空载(延续时候为500ms)之间跳变，运转1小时。

鉴定规范

在上述前提下，应能不变运转，不呈现破坏或其余不一般景象，及格;不然不及格。若呈现破坏环境，记实毛病题目，以供给阐发破坏缘由的根据。
