领会开关电源正激与反激的区分之前，咱们先领会一下正激与反激的一些根本常识。正激是一种开关电源手艺。正激式开关电源是指操纵正激高频变压器断绝耦合能量的开关电源，与之对应的有反激式开关电源。
正激详细所指当开关管接通时，输入变压器充任介质间接耦合磁场能量，电能转化为磁能，磁能又转化为电能，输入输入同时停止。正激式开关电源中布局稍庞杂，但输入功率比反激式开关电源大了良多，以是获得普遍操纵。
长处： 功率比反激式开关电源大，输入变压器操纵率高，合用于100W－300W的开关电源。
错误谬误： 须要增添反电动势绕组，或拓补驱动，次级多加1个整流电感，本钱高。
正激式变压器开关电源输入电压的瞬态节制特征和输入电压负载特征，绝对来讲比拟好，是以，任务比拟不变，输入电压不轻易发生发抖，在一些对输入电压参数请求比拟高的场所，常常操纵。所谓正激式变压器开关电源，是指当变压器的低级线圈正在被直流电压鼓励时，变压器的次级线圈恰好有功率输入。
由上三张图可知，反激的变压器能够看做一个带变压功效的电感，是一个buck-boost电路。正激的变压器是只要变压功效，全体能够当作一个带变压器的buck电路。二次侧接第一个整流二极管的负端接电解电容的是还击，接电感的是正激。
总地来讲，正激反激任务道理差别，正激是低级任务次级也任务，次级不任务有续流电感续流，普通是CCM情势。功率因数普通不高，并且输入输入和变比占空比成比例。反激是低级任务，次级不任务，双方自力开来,普通DCM情势下，现实上是单元功率因数，可是变压器的电感会比拟小，并且须要加气隙,以是普通合适中小功率环境.普通的电源书城市有详细的先容和设想公式。
正激变压器是抱负的，不储能，可是由于励磁电感（Lp）是无限值，励磁电流使得磁芯B会大，为避免磁通饱和，变压须要赞助绕组停止磁通复位；反激变压器任务情势能够看做耦合电感;电感先储能，再放能。由于反激变压器的输入、输入电压极性相反，固当开关管断开今后，次级能够供给磁芯一个复位电压，是以反激变压器不需额定增添磁通复位绕组。

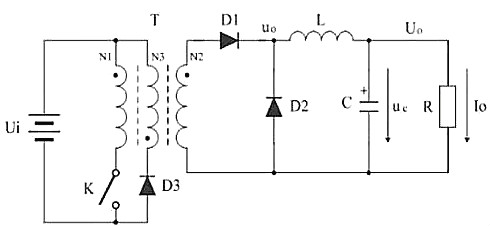

正激式是开关管导通时变压器次级电路任务,反激式是开关管停止时变压器次级电路任务(开关停止，主级能量通报给次级，次级任务开关闭合，主级电感线圈存储能量)。 正激式开关电源输入必需有续流二极管而反激式不（它们的变压器绕法也不一样。反激式变压器初度极任务时候相反而正激式初度极任务时候不异）正激跟反激比拟最大的题目的用的器件更多，固然仿佛没多几个，但都是必不可少，并且本钱都是很高的。电路比反激式变压器开关电源多用一个大储能滤波电感，和一个续流二极管。 正激式变压器开关电源输入电压受占空比的调制幅度，绝对反激式变压器开关电源来讲要低良多，是以，正激式变压器开关电源请求调控占空比的偏差旌旗灯号幅度比拟高，偏差旌旗灯号缩小器的增益和静态规模也比拟大。
正激式变压器开关电源为了削减变压器的励磁电流，进步任务效力，变压器的伏秒容量普通都获得比拟大，并且为了避免变压器低级线圈发生的反电动势把开关管击穿，正激式变压器开关电源的变压器要比反激式变压器开关电源的变压器多一个反电动势接收绕组，是以，正激式变压器开关电源的变压器的体积要比反激式变压器开关电源的变压器的体积大。
正激式变压器开关电源另有一个更大的错误谬误是在节制开关关断时，变压器低级线圈发生的反电动势电压要比反激式变压器开关电源发生的反电动势电压高。由于普通正激式变压器开关电源任务时，节制开关的占空比都取在0.5摆布，而反激式变压器开关电源节制开关的占空比都获得比拟小。

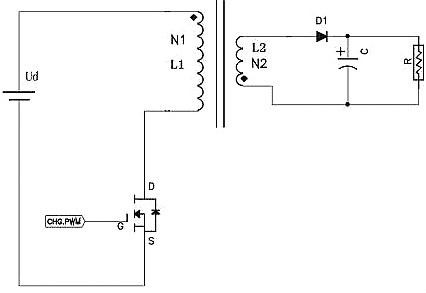

反激式：反激式开关电源是指操纵反激高频变压器断绝输入输入回路的开关电源。“反激”指的是在开关管接通的环境下，当输入为高电平常平凡输入线路中串连的电感为放电状况；相反，在开关管断开的环境下，当输入为高电平常平凡输入线路中的串连的电感为充电状况。

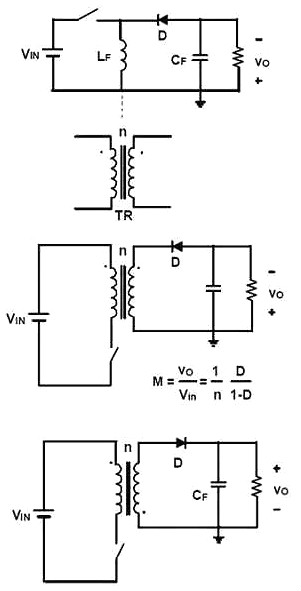

变压器的一次和二次绕组的极性相反，这大要也是Flyback名字的由来： a.当开关管导通时，变压器原边电感电流起头回升，此时由于次级同名真个干系，输入二极管停止，变压器贮存能量，负载由输入电容供给能量。 b.当开关管停止时，变压器原边电感感到电压反向，此时输入二极管导通，变压器中的能量经过输入二极管向负载供电，同时对电容充电，补充方才丧失的能量。 反激电路的演化： 能够看做是断绝的Buck/Boost电路:
在反激电路中，输入变压器T除完成电断绝和电压婚配以外，另有贮存能量的感化，前者是变压器的属性，后者是电感的属性，是以有人称其为电感变压器，偶然我也叫他异步电感。
开关电源正激与反激的区分以下：
（一）首要区分
正激反激首要区分在高频变压器的任务体例差别但他们在统一象限上。正激是当变压器原边开关管导通时同时能量被通报到负载上，当开关管停止是变压器的能量要经由进程磁复位电路去磁。反激是和正激相反，当原边开关管导通时给变压器存储能量。但能量不会加在负载上，当开关管停止时，变压器的能量开释到负载侧。正激开关电源，前面多的阿谁二级管是续流二级管，普通输入局部还会多加一个储能电感，正激和反激最重要的区分是变压器初度级的相位是反相的。
（二）最大区分
正激与反激的任务最大区分是，当开关管关断时，正激的输入首要靠储能电感和续流二级管来保持输入，而反激的输入首要靠变压器次级开释能量来保持输入。正激电路不宜做多路输入，正激电路要用脉宽调剂做稳压必须在次极整流今后串电感，不然输入电压首要由输入决议，与脉宽影响不大，脉宽只影响输入纹波。如用正激电路做多路输入道理上存在的题目：如每路输入不必电感，那末对输入变更不稳压感化，且不开关电源应有的宁静性。若是每路加电感：那末输入电压在现实上与负载巨细有关，不到场反应的回路就不正。
反激电路在道理上就合适多路输入稳压。反激电路起首储能，后把能量按各路的电压比率供给给每路，先能够以为每路的输入比例是不变的（现实有偏差看上面），按电流谁须要多给谁多的准绳分派。
（三）操纵区分
正激式变压器不积蓄能量，只担当巧合传输,反激式变压器需把开经由进程程中的能量积蓄在自身，关断进程中再开释：正激式绕组同相位，反激式绕组反相；正激式变压器不必调理电感值，反激式需调理。正激式任务存在剩磁为防饱和需消磁电路，自身不蓄能须要蓄能线圈和续流二极管，反激式不必。
反激首要用在150-200瓦以下的环境，正激则用在150w到几百瓦之间。之以是反激更广范便是由于咱们平常中100w以下的电源比拟罕见，操纵比拟罕见，以是也就比拟普遍啦。道理便是一个经由进程储能再经由进程变比停止变压的，一个是间接经由进程变比停止变压的。正激低级绕组同名端都是正极以是叫正激，反激一个在正，一个在负以是叫反激。
反激式可做小功率，本钱低，调试绝对简略些，以是在小功率电源中常用。它们的区分: 主变压器方面, 正激的需增添消磁绕组，固然也有的用增添两个二极管在主绕组停止消磁，不管若何正激电源必须增添消磁回路。反激不必增添输入储能电感，由于能量能贮存在次级线圈中 ，正激须增添输入储能电感，且整流局部需增添续流二极管。
