简略适用教你若何把开关电源设想到达线性电源水平-KIA MOS管
信息来历：本站 日期：2019-04-28
本文首要是剖析若何把开关电源设想到达线性电源水平。这里先先容一下开关电源根基常识，又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过差别情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是互换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就停止二者之间电压及电流的转换。
开关电源产物普遍操纵于产业主动化节制、兵工装备、科研装备、LED照明、工控装备、通信装备、电力装备、仪器仪表、医疗装备、半导体制冷制热、氛围污染器，电子冰箱，液晶显现器，LED灯具，通信装备，视听产物，安防监控，LED灯带，电脑机箱，数码产物和仪器类等范畴。
开关电源大抵由主电路、节制电路、检测电路、赞助电源四大部份构成。
（一）主电路
打击电流限幅：限定接通电源刹时输入侧的打击电流。
输入滤波器：其感化是过滤电网存在的杂涉及障碍本机发生的杂波反应回电网。
整流与滤波：将电网互换电源间接整流为较光滑的直流电。
逆变：将整流后的直流电变为高频互换电，这是高频开关电源的焦点局部。
输入整流与滤波：按照负载须要，供给稳定靠得住的直流电源。
（二）节制电路
一方面从输入端取样，与设定值停止比拟，而后去节制逆变器，转变其脉宽或脉频，使输入稳定，另外一方面，按照测试电路供给的数据，经掩护电路辨别，供给节制电路对电源停止各种掩护办法。
（三）检测电路
供给掩护电路中正在运转中各种参数和各种仪表数据。
（四）赞助电源
完成电源的软件（长途）启动，为掩护电路和节制电路（PWM等芯片）任务供电。

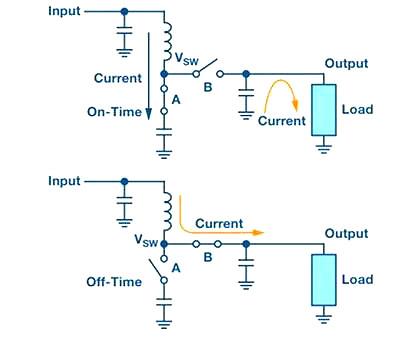

剖析若何把开关电源设想到达线性电源水平，开关电源，尺寸小、本钱低、效力高，以是具备极高的代价。可是，它最大的错误谬误便是高开关瞬态致使高输入噪声。便是这个错误谬误，使得它们没法用于以线性稳压器供电为主的高机能摹拟电路中。可是，现实证实，在良多操纵中，颠末恰当滤波的开关转换器能够取代线性稳压器从而发生低噪声电源。是以，有须要设想颠末优化和阻尼处置的多级滤波器，来消弭开关电源转换器的输入噪声。本文示例电路将接纳升压转换器，但成果能够间接操纵于肆意DC-DC转换器。图1所示为升压转换器在恒定电流形式(CCM)下的根基波形。

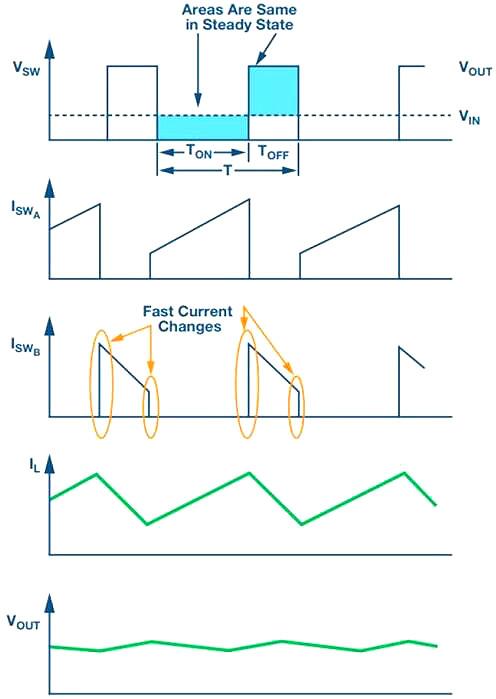

图1. 升压转换器的根基电压和电流波形
输入滤波器对升压拓扑或别的任何带有断续电流形式的拓扑之以是主要，是因为它在开关B内电流具备疾速回升和降落时候。这会致使鼓励开关、规划和输入电容中的寄生电感。其成果是，在现实操纵中，输入波形看上去更像图2而非图1，哪怕规划布线杰出并且操纵陶瓷输入电容。

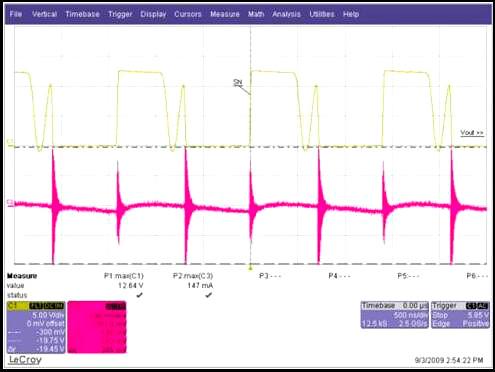

图2. DCM中升压转换器的典范丈量波形
因为电容电荷的变更而致使的开关纹波(开关频次)比拟输入开关的无阻尼振铃而言很是小，下文称为输入噪声。普通而言，此输入噪声规模为10 MHz至100 MHz以上，远超越大局部陶瓷输入电容的自谐振频次。是以，增添额外的电容对噪声衰减的感化不大。
另有良多各种滤波器适合对此输入滤波。咱们将诠释每种滤波器，并给出设想的每个步骤。
文中的公式并不松散，且做了一些公道的假定，以便必然水平上简化这些公式。依然须要停止一些迭代，因为每个元件城市影响别的元件的数值。
ADIsimPower设想东西操纵元件值（比方本钱或尺寸）的线性化公式在现实挑选元件前停止优化，而后从不计其数器件的数据库当选出现实 元件后对其输入停止优化，从而防止了这个题目。但在刚起头停止设想时，这类水平的庞杂性是不须要的。经由进程供给的计较公式，操纵SIMPLIS仿真器——比方收费的ADIsimPE?——或在尝试室任务台上破费一些时候，就能够以起码的精神获得对劲的设想。
起头设想滤波器前，让咱们先斟酌一下单级滤波器RC或LC滤波器能够做甚么？
凡是接纳二级滤波器能够公道地将纹波按捺到几百μV p-p规模内，并将开关噪声按捺在1 mV p-p 以下。降压转换器噪声较低，因为电源电感供给了很好的滤波才能。这些限定是因为，一旦纹波下降至μV级别，元件寄生和滤波器级之间的噪声耦合便起头成为限定身分。若是操纵噪声更低的电源，则需增添三级滤波器。可是，开关电源的基准电压源普通不是噪声最低的元件，并且经常遭到发抖噪声的影响。这些都致使了低频噪声(1 Hz至100 kHz)，凡是不易滤除。是以，对极低噪声电源而言，操纵单个二级滤波器而后在输入端增添一个LDO能够更适合。
在更详细地先容各种滤波器的设想步骤前，局部在设想步骤中操纵的各种滤波器的数值界说以下：
ΔIPP: 进入输入滤波器的峰峰值电流近似值（为便利计较，假定是正弦旌旗灯号。数值取决于拓扑。对降压转换器而言，它是电感中的峰峰值电流。对升压转换器而言，它是开关B(凡是是一个二极管)中的峰值电流。）
ΔVRIPOUT : 转换器开关频次处的输入电压纹波近似值
RESR: 所选输入电容的ESR
FSW : 转换器开关频次
CRIP: 输入电容的计较中，假定一切ΔIPP 流入此中
ΔVTRANOUT: ISTEP施加于输入时，VOUT 的变更
ISTEP: 输入负载的刹时变更
TSTEP: 转换器对输入负载刹时变更的近似呼合时候
Fu: 转换器的交越频次（对降压转换器而言，其值凡是为FSW ?10；对升压或降压/升压转换器而言，它凡是位于右半立体零点(RHPZ)约1/3地位处。）

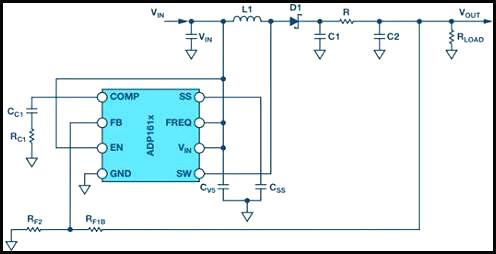

最简略的滤波器范例为RC滤波器，如图3中基于低电流ADP161x升压设想的输入端所毗连的那样。该滤波用具备低本钱上风，无需阻尼。可是，因为功耗的缘由，它仅对极低输入电流转换器有用。本文假定陶瓷电容具备较低ESR。
图3. 在输入端增添RC滤波器的ADP161x低输入电流升压转换器设想
第1步
C1按照以下前提挑选：假定C1的输入纹波近似值能够疏忽其他滤波器；5 mV p-p至20 mV p-p便是一个很好的挑选。C1随后可经由进程公式1计较得出。
第2步
R能够按照功耗挑选。R必须弘远于RESR，电容和这个滤波器才能起感化。这将输入电流的规模限定在50 mA以下。
第3步
C2随后可经由进程公式2大公式6计较得出。A、a、b和c是简化计较的中间值，不现实意思。这些公式假定R < />LOAD，且每个电容的ESR较小。这些都是很好的假定，引入的偏差很小。C2应即是或大于C1。可调理第1步中的纹波，使其成为能够。
对较高电流电源而言，将pi滤波器中的电阻以如图4中的电感取代是有益处的。这类设置装备摆设供给了极佳的纹波和开关噪声按捺才能，并具备较低的功耗。题目在于，咱们此刻引入了一个额外的储能电路，它能够发生谐振。这就有能够致使振荡，使电源不稳定。是以，设想该滤波器的第一步是若何挑选阻尼滤波器。图4显现了三种可行的阻尼手艺。

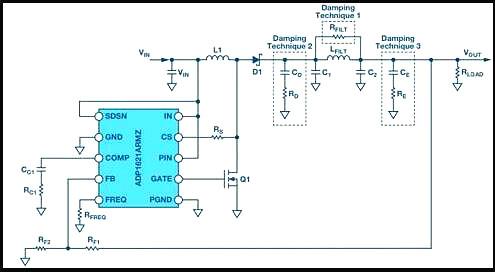

图4. 接纳输入滤波器并凸起多种差别阻尼手艺的ADP1621
阻尼手艺1：增添RFILT具备额外本钱和尺寸增添较少的上风。阻尼电阻的消耗凡是很少(乃至不)，哪怕大电源环境下都很小。错误谬误是，它会下降电感的并联阻抗，从而大幅下降滤波器的有用性。
阻尼手艺2：第二种手艺的上风是滤波器机能最大化。若是须要接纳全陶瓷设想，则RD能够是与陶瓷电容串连的分立式电阻。不然需操纵具备高ESR且物理尺寸较大的电容。这个额外的电容(CD)会大幅增添设想的本钱和尺寸。
阻尼手艺3：看上去具备极大的上风，因为阻尼电容CE增添至输入端，它能够对瞬态呼应和输入纹波机能有所助益。可是，这类手艺本钱最高，因为所需电容数目极大。
另外，输入审察对而言较多的电容会下降滤波器谐振频次，进而削减转换器可完成的带宽——是以不倡议操纵第3种手艺。对ADIsimPower设想东西来讲，咱们接纳第1种手艺，因为它本钱较低，且在主动化设想步骤中相对来讲较为轻易完成。

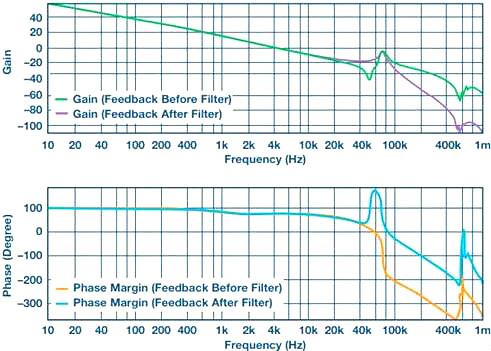

需注重的另外一个题目是弥补。虽然这能够不合适直觉，但把滤波器放在反应环路外部几近一向都是更好的做法。这是因为，将其放在反应环路内有助于在必然水平上按捺滤波器，消弭直流负载偏移和滤波器的串连电阻，同时能供给更好的瞬态呼应、更低的振铃。图5显现了一个升压转换器的波特图，其在输入端增添了LC滤波器输入。
图5. 输入端带LC滤波器的升压转换器
反应在滤波器电感之前或以后获得。人们不想到的是，哪怕滤波器不在反应环路外部，开环波特图依然存在很是大的变更。因为节制环路不管滤波器是不是在反应环路中城市受影响，是以也应答其停止恰当弥补。普通而言，这象征着将方针交越频次向下调剂至不跨越滤波器谐振频次(FRES)的五分之一到很是之一。
这类滤波器的设想步骤实质上是一个迭代进程，因为每个元件的挑选城市影响别的元件的挑选。
操纵并联阻尼电阻的LC滤波器设想步骤（图4中的第1种手艺）
第1步
挑选C1，使其即是输入端不输入滤波器时的环境。5 mV至20 mV p-p是一个很好的初步。C1随后可经由进程公式8计较得出。
第2步
挑选电感LFILT。按照经历，较好的数值规模为0.5 μF至2.2 μF。应按照高自谐振频次(SRF)来挑选电感。较大的电感具备较大的SRF，这象征着它们的高频噪声滤波效力较差。较小的电感对纹波的影响不那末大，须要更多电容。开关频次越高，电感值越小。比拟电感值不异的两个电感时，SRF较高的器件具备较低的绕组间电容。绕组间电容用作滤波器四周的短路，感化于高频噪声。
第3步
如前所述，增添滤波器会影响转换器弥补，详细表现为下降可完成的交越频次(Fu)。按照公式7的计较，对电流形式转换而言，可完成的最大Fu是开关频次的1/10以下，或是滤波器FRES的1/5以下。荣幸的是，大局部摹拟负载不须要太高的瞬态呼应。公式9计较转换器输入所需的输入电容近似值(CBW)，以供给指定的瞬态电流阶跃。
第4步
将C2设为CBW和C1的最小值。
第5步
操纵公式10和公式11计较阻尼滤波器电阻近似值。这些公式并非相对切确，但它们是不操纵泛代数的最靠近的闭式处置计划。ADIsimPower设想东西经由进程计较转换器在滤波器和电感短路时的开环通报函数(OLTF)从而计较RFILT。RFILT值为预测值，直到滤波器仅为转换器OLTF以上10 dB时转换器OLTF的峰值(电感短路)。这类手艺可用于ADIsimPE等仿真器中，或用于操纵频谱阐发仪的尝试室中。
第6步
C2此刻能够经由进程公式12大公式15计较得出。a、b、c和d用于简化公式16。
第7步
应反复第3步至第5步，直至计较出知足所需纹波和瞬态规格的优异阻尼滤波器设想。应注重，这些公式疏忽了滤波器电感的直流串连电阻RDCR。对较低的电源电流而言，该电阻能够很是大。它经由进程赞助按捺滤波器而改良了滤波器机能，增添了所需RFILT的同时也增添了滤波器阻抗。这两个效应城市极大地改良滤波器机能。是以，以LFILT中的少许功耗换来低噪声机能是很划算的，如许能够改良噪声机能。LFILT中的内核消耗另有助于衰减局部高频噪声。是以，高电流供电的铁磁芯是一个很好的挑选。它们在电流才能不异的环境下尺寸更小、本钱更低。固然，ADIsimPower具备滤波器电感电阻值和两个电容的ESR值，可完成最高精度。
第8步
挑选现实的元件来婚配计较值时，注重需对肆意陶瓷电容停止下降额外值处置，以便将直流偏置归入考量中！
如前文所述，图4给出了按捺滤波器的两种可行手艺。若是未挑选并联电阻，那末能够挑选CD来按捺滤波器。这会增添一些本钱，但比拟别的任何手艺它能供给最好的滤波器机能。
操纵RC阻尼收集的LC滤波器设想步骤（图4中的第2种手艺）
第1步
正如之前的拓扑，挑选C1，使其即是不输入滤波器时的环境。10 mV p-p至100 mV p-p是个不错的起头，详细取决于终究方针输入纹波。C1随后可经由进程公式8计较得出。C1在这个拓扑中能够接纳比之前拓扑更小的数值，因为滤波器效力更高。
第2步
在之前的拓扑中，挑选数值为0.5 μH至2.2 μH的电感。对500 kHz至1200 kHz的转换器而言，1 μH是一个很好的数值。
第3步
与前文不异，C2能够从公式16中挑选，但RFILT应设为较大的值，比方1 MΩ，因为不会装置该元件。不管C1是不是有额外 的电容，它的值稳定的缘由是，为了供给杰出的阻尼，RD会充足大，以致于CD不会过量地下降纹波。将C2设为C2、CBW和C1计较得出的最小值。此时回到第1步并调理C1上的纹波会很有用，如许计较获得的C2近似即是CBW和C1。
第4步
CD的值该当即是C1。现实上，操纵更大的电容能够完成滤波器的更多按捺，但它不须要地增添了本钱和尺寸，并且会下降转换器带宽。
第5步
RD能够经由进程公式17计较得出。FRES经由进程公式7计较得出，疏忽CD。这是一个很好的近似，因为Rd凡是充足大，从而CD几近不影响滤波器谐振地位。
第6步
此刻，CD和RD都已算出，能够操纵带有串连电阻的陶瓷电容，或挑选带有大ESR的钽电容或近似电容来知足计较得出的规格。
第7步：
挑选现实的元件来婚配计较值时，注重需对肆意陶瓷电容停止下降额外值处置，以便将直流偏置归入考量中！
另外一种滤波器手艺是以铁氧体磁珠取代之前滤波器中的L。可是，这类计划有良多错误谬误，它限定了开关噪声滤波的有用性，而对开关纹波几近不益处。起首是饱和。铁氧体磁珠将在极低的偏置电流电平处饱和，这象征着铁氧体味比一切数据手册中零偏置曲线所表现的都要低很多。它能够依然须要按捺，因为它依然是一个电感，是以会跟从输入电感谐振。但此刻电感是一个变量，并且以大局部数据手册所能供给的少少许数据停止极差的特征化。因为这个缘由，不倡议操纵铁氧体磁珠作为二级滤波器，但能够用在下流以进一步下降极高的频次噪声。
论断
上文咱们供给了多种开关电源输入滤波器手艺，文中为每个拓扑供给了慢慢骤的设想进程，延长预测时候并削减滤波器设想中的查抄。文中的公式都在必然水平上颠末了简化，你能够经由进程领会二级输入滤波器能够到达的水平而完成疾速设想。
