硬件电路是电路体系的首要构成局部，硬件电路设想是不是是公道间接影响电路体系的机能。硬件电路设想的普通分为设想须要阐发、道理图设想、PCB设想、工艺文件处置等几个阶段，设想进程中的每个细节都能够或许成为致使设想胜利与失利的关头。
跟着集成电路设想与建造手艺的不时成长，电路体系的功效愈来愈壮大，构成却愈来愈简略，软件设想的首要性逐步进步，但硬件电路设想的首要性不容轻忽。软件设想得再完善，若硬件电路设想分歧理，体系的机能将大打扣头，严峻时乃至不能普通任务。硬件电路的设想普通分为设想须要阐发、道理图设想、PCB设想、工艺文件处置等几个阶段。

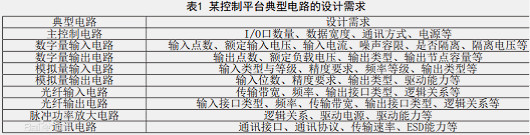

硬件电路的设想须要是基于名目或节制平台的体系须要，设想须要的公道阐发是选用电路焦点元器件及其典范电路的关头。硬件电路的通用设想须要有利用环境、面积/体积限定、电源、功耗等，另外功效差别电路须要也差别。以某节制平台典范电路为例，设想前必须存眷的须要如表所示。
先来领会一下大致的思绪：
1）整体思绪
设想硬件电路，大的框架和架构要搞清晰，但要做到这一点还真不轻易。有些大框架或许本身的老板、教员已想好，本身只是把思绪详细实现；但也有些要本身设想框架的，那就要搞清晰要实现甚么功效，而后找找有否能实现一样或类似功效的参考电路板。
2）晓得电路
若是你找到了的参考设想，那末祝贺你，你能够或许节俭良多时辰了（包含前期设想和前期调试）。顿时就copy？NO，仍是先看懂晓得了再说，一方面能进步咱们的电路晓得才能，并且能防止设想中的毛病。
3）找到参考设想
在起头做硬件设想前，按照本身的名目须要，能够或许去找能够或许知足硬件功效设想的，有良多相干的参考设想。不找到？也没干系，先肯定大IC芯片，找datasheet，看其关头参数是不是是合适本身的请求，哪些才是本身须要的关头参数，和可否看懂这些关头参数，都是硬件工程师的才能的表现，这也须要持久地渐渐地堆集。
4）硬件电路设想的三个局部：道理图、PCB和物料清单（BOM）表
道理图设想，实在便是将前面的思绪转化为电路道理图，它很像咱们教科书上的电路图。pcb触及到现实的电路板，它按照道理图转化而来的网表（网表是不异道理图和pcb之间的桥梁），而将详细的元器件的封装安排（规划）在电路板上，而后按照飞线（也叫预拉线）)毗连其电旌旗灯号（布线）。实现了pcb规划布线后，要用到哪些元器件应当有所归结，以是咱们将用到BOM表。
5）挑选PCB设想东西
Protel，也便是Altium（此刻入门的童鞋大多用AD）轻易上手，网上的进修教程材料也很周全，在国际也比拟风行，敷衍普通的任务已充沛，合适初入门的设想者利用。
硬件电路设想的大关头必不可少，首要都要颠末以下这几个流程：
1）道理图设想
2）PCB设想
3）建造BOM表
1. 道理图库成立。要将一个新元件摆放在道理图上，咱们必须得成立改元件的库。库中首要界说了该新元件的管脚界说及其属性，并且以详细的图形情势来代表(咱们经常看到的是一个矩形（代表其IC BODY），四周良多短线（代表IC管脚）。
2. 有了充沛的库以后，便能够或许在道理图上绘图了，按照datasheet和体系设想的请求，经由过程wire把相干元件毗连起来。在相干的处所增添line和text正文。wire和line的区分在于，前者有电气属性，后者不。wire合用于毗连不异收集，line合用于正文图形。
3. 做完这一步，咱们便能够或许天生netlist了，这个netlist是道理图与pcb之间的桥梁。道理图是咱们能认知的情势，电脑要将其转化为pcb，就必须将道理图转化它熟悉的情势netlist，而后再处置、转化为pcb。
4. 获得netlist，顿时画pcb?别急，先做ERC先。ERC是电气法则查抄的缩写。它能对一些道理图根基的设想毛病停止排查，如多个output接在一路等题目。（可是必然要细心查抄本身的道理图，不能过度依靠东西，事实功效东西并不能大白你的体系，它只是纯洁地按照一些根基法则排查。)
5. 从netlist获得了pcb，一堆密密层层的元件，和数不清的飞线是不是是让你吓了一跳?呵呵，别急还得渐渐来。
6. 肯定板框巨细。在keepout区（或mechanic区）画个板框，这将限定了你布线的地区。须要按照须要好斟酌板长，板宽（偶然，还得斟酌板厚）。固然了，叠层也得斟酌好。（叠层的意义便是，板层有几层，怎样利用，比方板统共4层，顶层走旌旗灯号，中间第一层铺电源，中间第二层铺地，底层走旌旗灯号）。
1. 肯定完板框以后，就该元件规划（摆放）了，规划这步极其关头。它经常决议了前期布线的难易。哪些元器件该摆正面，哪些元件该摆反面，都要有所考量。可是这些都是一个仁者见仁，智者见智的题目;从差别角度斟酌摆放地位都能够或许不一样。实在本身画了道理图，大白一切元件功效，天然对元件摆放有清晰的熟悉（若是让一个不是画道理图的人来摆放元件，其功效经常会让你大吃一惊）。对初入门的，注重摹拟元件，数字元件的断绝，和机器地位的摆放，同时注重电源的拓扑便能够或许了。
2. 接上去便是布线。这与规划经常是互动的。有经历的人经常在起头便能够看出哪些处所能布线胜利。若是有些处所难以布线还须要修改规划。对fpga设想来讲经常还要修改道理图来使布线加倍顺畅。布线和规划题目触及的身分良多，对高速数字局部，由于牵涉到旌旗灯号完整性题目而变得庞杂，但经常这些题目又是难以定量或即便定量也难以计较的。以是，在旌旗灯号频次不是很高的环境下，应以布通为第一准绳。
3. OK了？别急，用DRC查抄查抄先，这是必然要查抄的。DRC对布线实现笼盖率和法则违背的处所城市有所标注，按照这个再逐一的排查，批改。
4. 有些pcb还要加上敷铜（能够或许会致使本钱增添），将出线局部做成泪滴（工场或许会帮你加）。最初的pcb文件转成gerber文件便可托付pcb出产了。（有些间接给pcb一样成，工场会帮你转gerber）。
5. 要拆卸pcb，筹办bom表吧，普通能间接从道理图中导出。可是须要注重的是，道理图中哪些局部元件该上，哪些局部元件不该上，要做到心思稀有。对小批量或研讨板而言，用excel本身办理倒也便利（至公司经常要专业软件来办理）。而对老手而言，第一个版本，不倡议间接交给拆卸工场或焊接工场将bom的料全数焊上，如许不便于排查题目。
1. 拿到板第一步做甚么，不要吃紧忙忙供电看功效，硬件调试不能够或许一步调试实现的。先拿万用表看看关头收集是不是是有不普通，首要是看电源与地之间有否短路（虽然出产厂商已帮你做过测试，这一步仍是要本身亲身看看，偶然候看起来某些步骤挺烦琐，可是能够或许节俭你前面不少时辰！），实在短路与否不光pcb有关，在出产建造的任何一个关头能够或许致使这个题目，IO短路普通不会构成灾害性的效果，可是电源短路就。
2. 电源收集没短路？那末好，那就看看电源输入是不是是是本身抱负的值，对初学者，调试的时辰最好IC一件件芯片上，第一个要上的便是电源芯片。
3. 电源收集短路了？这个比拟费事，不过要细心看看本身道理图是不是是有能够或许如许的环境，同时连系割线的体例一步步排查倒底是甚么处所短路了，是pcb的题目（普通比拟烂的pcb厂便能够或许呈现这类环境），仍是拆卸的题目，仍是本身设想的题目。对查抄短路另有一些技能，这在此后登出......
4. 电源芯片不输入?查抄查抄你的电源芯片输入是不是是普通吧，还须要查抄的处一切使能旌旗灯号，分压电阻，反应收集......
5. 电源芯片输入值不在预感规模?若是跨越很离谱，比方到了10%，那末看看分压电阻先，这两个分压电阻普通要用1%的精度，这个你做到了不，同时看看反应收集吧，这也会影响你的输入电源的规模。
6. 电源输入普通了，别欢快，若是有条件的话，拿示波器看看吧，看看电源的输入跳变是不是是普通。
无疑电源设想是全数电路板最首要的一环。电源不不变，其余啥都别谈。我想不必balabala陈述它事实有何等首要了。
在电源设想咱们用得最多的场所是，从一个不变的“高”电压获得一个不变的“低”电压。这也便是经常说的DC/DC，此中用得最多的电源稳压芯片有两种，一种叫LDO（高压差线性稳压器，咱们前面说的线性稳压电源，也是指它），另外一种叫PWM（脉宽调制开关电源，咱们在本文也称它开关电源）。咱们经常听到PWM的效力高，可是LDO的呼应快，这是为甚么呢？别焦急，先让咱们看看它们的道理。
1、线性稳压电源的任务道理

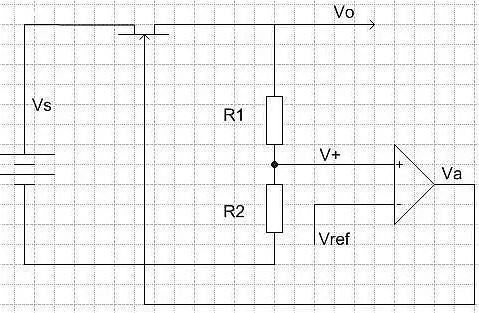

如图是线性稳压电源外部布局的简略表示图。咱们的目标是从高电压Vs获得低电压Vo。在图中，Vo颠末两个分压电阻分压获得V+，V+被送入缩小器(咱们把这个缩小器叫做偏差缩小器)的正端，而缩小器的负端Vref是电源外部的参考电平（这个参考电平是恒定的）。缩小器的输入Va毗连到MOSFET的栅极来节制MOSFET的阻抗。Va变大时，MOSFET的阻抗变大；Va变小时，MOSFET的阻抗变小。MOSFET上的压降将是Vs-Vo。
此刻咱们来看Vo是怎样不变的，假定Vo变小，那末V+将变小，缩小器的输入Va也将变小，这将致使MOSFET的阻抗变小，如许颠末一样的电流，MOSFET的压差将变小，因而将Vo上抬来按捺Vo的变小。同理，Vo变大，V+变大，Va变大，MOSFET的阻抗变大，颠末一样的电流，MOSFET的压差变大，因而按捺Vo变大。
2、开关电源的任务道理

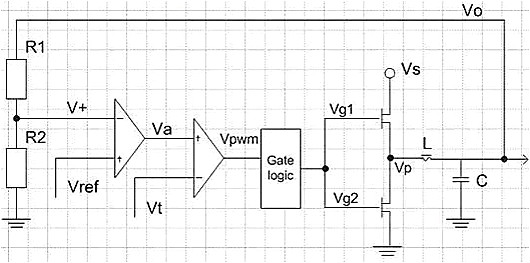

如上图，为了从高电压Vs获得Vo，开关电源接纳了用必然占空比的方波Vg1，Vg2鞭策高低MOS管，Vg1和Vg2是反相的，Vg1为高，Vg2为低；上MOS管翻开时，下MOS管封闭；下MOS管翻开时，上MOS管封闭。由此在L左端构成了必然占空比的方波电压，电感L和电容C咱们能够或许看做是低通滤波器，是以方波电压颠末滤波后就获得了滤波后的不变电压Vo。Vo颠末R1、R2分压后送入第一个缩小器（偏差缩小器——的负端V+，偏差缩小器的输入Va做为第二个缩小器（PWM缩小器）的正端，PWM缩小器的输入Vpwm是一个有必然占空比的方波，颠末门逻辑电路处置获得两个反相的方波Vg1、Vg2来节制MOSFET的开关。

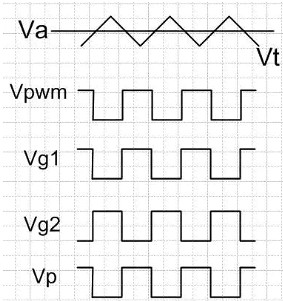

偏差缩小器的正端Vref是一恒定的电压，而PWM缩小器的负端Vt是一个三角波旌旗灯号，一旦Va比三角波大时，Vpwm为高；Va比三角波小时，Vpwm为低，是以Va与三角波的干系，决议了方波旌旗灯号Vpwm的占空比；Va高，占空比就低，Va低，占空比就高。颠末处置，Vg1与Vpwm同相，Vg2与Vpwm反相；终究L左真个方波电压Vp与Vg1不异。以下图：
当Vo回升时，V+将回升，Va降落，Vpwm占空比降落，颠末们逻辑以后，Vg1的占空比降落，Vg2的占空比回升，Vp占空比降落，这又致使Vo下降，因而Vo的回升将被按捺。反之亦然。
3、线性稳压电源和开关电源的比拟
晓得了线性稳压电源和开关电源的任务道理以后，咱们便能够或许大白为甚么线性稳压电源有较小的噪声，较快的瞬态呼应，可是效力差；而开关电源噪声较大，瞬态呼应较慢，但效力高了。
线性稳压电源外部布局简略，反应环路短，是以噪声小，并且瞬态呼应快（当输入电压变更时，弥补快）。可是由于输入和输入的压差全数落在了MOSFET上，以是它的效力低。是以，线性稳压普通用在小电流，对电压精度请求高的利用上。
而开关电源，外部布局庞杂，影响输入电压噪声机能的因数良多，且其反应环路长，是以其噪声机能低于线性稳压电源，且瞬态呼应慢。可是按照开关电源的布局，MOSFET处于完整开和完整关两种状况，除驱动MOSFET，和MOSFET本身内阻耗损的能量以外，其余能量被全数用在了输入（现实上L、C是不耗能量的，虽然现实并非如斯，但这些耗损的能量很小）。
总而言之，要学好硬件电路设想，起首要弄清晰名目须要，按照功效设想硬件框架，连系参考设想，多鉴戒别人的设想功效，复用到本身的硬件名目下面来。
