产业开关电源MOS管
中国产业用开关电源阐发

中国产业用开关电源市场成长阐发按照北京捷孚结合征询无限公司（JFUnited）最新查询拜访报告《2007中国产业用开关电源市场查询拜访报告》数据显现，2006年中国产业用开关电源市场范围在6.7亿元；从产物装置体例分类来看，2006年产业范畴平板式开关电源和导轨式开关电源产物别离占市场总范围的66%和34%；从操纵范畴分类来看，机器、电力和铁路三大范畴占产业范畴开关电源市场的90%，此中机器和电力两大范畴就占市场全体范围的80%。 按照JFUnited查询拜访报告资料显现，在2001-2006年间，占国际产业开关电源首要份额的厂商，比方向阳、铭纬、衡孚等首要厂商的增添率均匀在15%-30%之间，但从全部行业来看，产业开关电源并不到达预期的增添率，而产业开关电源的市场增添率要远低于在通讯及家电、计较机范畴，2001-2006年产业电源增添率仅坚持在10%-15%的增添区间。别的，JFUnited查询拜访报告指出，国际产业开关电源在2005-2006年市场全体增添速率均略跨越30%，并对2007年产业开关电源市场的成长持悲观立场。跟着导轨式开关电源及模块开关电源的疾速成长，和新手艺的显现，国际的开关电源市场款式将会有所变更，而国际外首要开关电源厂商将预期增添率锁定在20%高低，JFUnited以为产业用平板式开关电源将来成长速率将坚持在20%摆布，中国产业开关电源的增添速率及成长程度远低于日本、美国、欧洲等地。 今朝外洋公司如ABB、欧姆龙、西门子、菲尼克斯等首要以出产发卖导轨式产物为主，而国际代表性公司如向阳、铭纬（台资）、衡孚、德创、三基等首要以出产平板式开关电源为主。别的，外洋公司中除电盛兰达等大都开关电源企业在大陆有设立工场以外，大局部以入口情势在大陆发卖，在营销情势上，产业开关电源企业显现出代办署理和直销两种并存的情势。 查询拜访报告资料显现，产业用开关电源主力企业市场范围表现中，前四名只要向阳一家国际企业，而别的三家均为外资（含台资）企业，并且向阳比别的三个企业的上风并不较着，而国际别的企业大多坚持在中等程度。行业发卖范围前四位向阳、电盛兰达、铭纬、欧姆龙四家企业市场份额今朝占到全部产业用开关电源市场份额的48%，这申明产业用开关电源行业市场集合度已比拟高，市场成长正超着成熟程度成长。

前十名企业中，国际企业的总量与外资企业的总量比为1：1.5。从中能够或许或许或许看出，今朝在国际产业开关电源市场国际企业很大程度上掉队于外资企业。 在各厂商产业开关电源价钱表现上，JFUnited报告指出，近似规格（统一功率和输入电压）差别厂商的价钱程度差别很大，差别在几倍到十几倍不等；别的，统一公司由于认证数量和范例的差别，统一规格的产物价钱也会有很大的差别，或统一公司由于产物操纵场所的定位差别致使价钱的庞大差别，如向阳军等第开关电源别离是产业级和贸易级开关电源1.5-3倍的价差。 JFUnited在查询拜访报告中对将来国际产业用开关电源行业关头合作身分阐发中指出，国际处置产业开关电源的企业，从全体下去讲与外洋企业还存在差别，产物的范围和产物品种不能够或许或许或许统筹一切产业范畴，上风集合在本身善于的范畴，比方无锡宇峰重点在电力行业，跟着国际企业从高端市场向中端市场的延长，加大对国际企业的打击力，使得国际企业保住现有的阵地成为首要使命，是以，可否进一步市场细分，加大上风范畴的资本组合，成为国际企业此后成长的最大挑衅。 跟着电盛兰达、欧姆龙等国际产业电源巨子实行中国本地化成长计谋，并不时吞并和重组国际上风企业，使产业开关电源产物在华推行及本钱计谋凸显上风，将来不只对国际企业有相称影响，也会进一步侵占别的中高端范畴外资品牌的市场份额。 从产业开关电源细分市场来看，电力、铁路、兵工、航空等范畴，今朝首要由少局部供给商把持，短时候内如许市场特色不会很大变更，而对工控范畴来讲，触及产物及情况比拟庞杂，各供给商都有差别比例的触及，将来跟着各家供给商的手艺及产物成长，市场份额能够或许或许或许会显现较大变更， 行业成长程度的黑白对行业企业成长的特别首要，跟着电力电子手艺的高速成长，各类电子、电器装备范畴，程控互换机、通讯、电子检测装备电源、节制装备电源等都已遍及地操纵了开关电源，别的开关电源又表现出替换线形及相控电源趋向，将来成长空间是不是将会到达或跨越预期程度，将决议产业开关电源各企业的成长速率及将来走势。 今朝国际企业在产物品德和手艺上还不能和外洋企业想媲美，但由于中国便宜的休息力和原资料，中国的产物价钱上据有很是大的上风。这使得国际小的民营企业全体范围还据有20%的范围，短时候内价钱及本钱身分依然为国际合作的最首要身分之一。

国际企业与外洋企业比拟输在工艺，国际开关电源企业在范围和产值方面与外洋企业比拟程度相称。也把握了一些自力的手艺工艺，但首要是在小型器件产物上。但在大型器件芯片手艺上还依托外洋手艺，固然在珠三角地域虽然有大批的台资和日资企业成立了出产线，但首要芯片手艺仍是外资节制。在将来的合作中，自力工艺手艺是开关电源企业把握和扩大市场的关头。 JFUnited在查询拜访报告中最初指出，国际开关电源企业在也营业开辟才能上与外资企业存在差别。大大都内部渠道资本匮乏，只能期待客户上门，而西欧企业的须要信息把握比拟周全实时，渠道收集丰硕，使市场开辟才能远强于国际，别的，国际企业与外资企业比拟，遍及存在办事认识不强，不重视客源干系维系的景象。甚至有些小企业过于寻求经济效益，而疏忽了企业的相干办事，比方产物品德保障和售后办事、企业应当承当的社会义务等。如许的成果终究一定是企业客户赞扬愈来愈多，最初被市场裁减。在将来的合作中，市场开辟才能及办事认识的进步也是企业成长的首要身分。

产业开关电源MOS管供给商

本文首要是先容产业开关电源MOS管供给商及参数、选型详解，深圳市可易亚半导体科技无限公司.是一家专业处置中、大、功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。

2005年在深圳福田，KIA半导体开启了前行之路，注册资金1000万，办公地区达1200平方，已具备了自力的研发中间，研发职员以来自韩国(台湾)超一流团队，能够或许或许或许疾速按照客户操纵范畴的特征来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具备常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

壮大的研发平台，使得KIA在工艺制作、产物设想方面具备常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

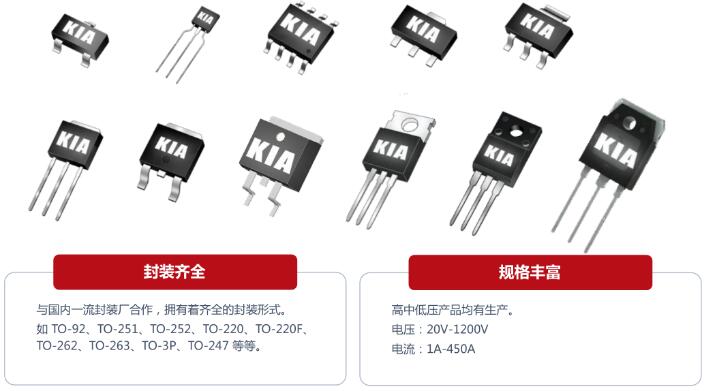

KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包罗光伏逆变及无人机、充电桩、这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。

从设想研发到制作再到仓储物流，KIA半导体真正完成了一体化的办事链，真正做到了办事细节全到位的品牌内在，咱们努力于成为场效应管（MOSFET）功率器件范畴的领跑者，为了这个方针，KIA半导体正在延续立异，永不止步！

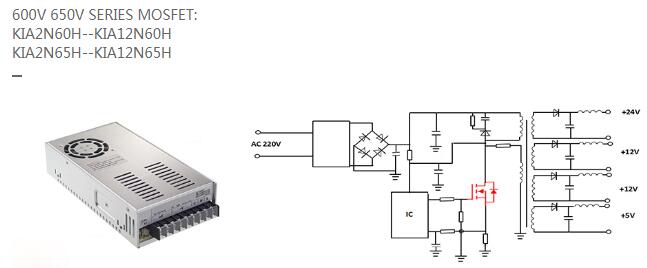

产业开关电源MOS管操纵计划

注：需领会更多型号及参数参考资料，请接洽咱们！

开关电源mos管选型

MOS管最罕见的操纵能够或许或许或许是电源中的开关元件，别的，它们对电源输入也大有裨益。办事器和通讯装备等操纵普通都设置装备摆设有多个并行电源，以撑持N+1 冗余与延续使命 (图1)。各并行电源均匀分管负载，确保体系即便在一个电源显现毛病的情况下依然能够或许或许或许持续使命。不过，这类架构还须要一种体例把并行电源的输入毗连在一路，并保障某个电源的毛病不会影响到别的的电源。在每一个电源的输入端，有一个功率MOS管能够或许或许或许让众电源分管负载，同时各电源又彼此断绝 。起这类感化的MOS管被称为"ORing"FET，由于它们实质上是以 "OR" 逻辑来毗连多个电源的输入。

一、开关电源上的MOS管挑选体例

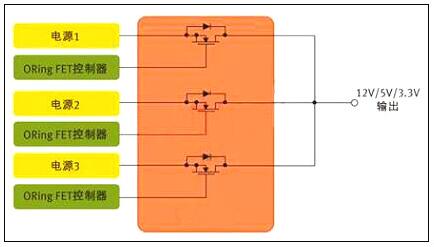

图1：用于针对N+1冗余拓扑的并行电源节制的MOS管

在ORing FET操纵中，MOS管的感化是开关器件，可是由于办事器类操纵中电源不中断使命，这个开关现实上一直处于导通状况。其开关功效只阐扬在启动和关断，和电源显现毛病之时 。

比拟处置以开关为焦点操纵的设想职员，ORing FET操纵设想职员明显必需存眷MOS管的差别特征。以办事器为例，在普通使命时代，MOS管只相称于一个导体。是以，ORing FET操纵设想职员最关怀的是最小传导消耗。

二、低RDS(ON) 可把BOM及PCB尺寸降至最小

普通而言，MOS管束作商接纳RDS(ON) 参数来界说导通阻抗;对ORing FET操纵来讲，RDS(ON) 也是最首要的器件特征。数据手册界说RDS(ON) 与栅极 (或驱动) 电压 VGS 和流经开关的电流有关，但对充实的栅极驱动，RDS(ON) 是一个绝对静态参数。

若设想职员试图开辟尺寸最小、本钱最低的电源，低导通阻抗更是加倍的首要。在电源设想中，每一个电源经常须要多个ORing MOS管并行使命，须要多个器件来把电流传递给负载。在很多情况下，设想职员必须并联MOS管，以有效下降RDS(ON)。

需服膺，在 DC 电路中，并联电阻性负载的等效阻抗小于每一个负载零丁的阻抗值。比方，两个并联的2Ω 电阻相称于一个1Ω的电阻 。是以，普通来讲，一个低RDS(ON) 值的MOS管，具备大额外电流，就能够或许或许或许让设想职员把电源中所用MOS管的数量减至起码。

除RDS(ON)以外，在MOS管的挑选进程中另有几个MOS管参数也对电源设想职员很是首要。很多情况下，设想职员应当紧密亲密存眷数据手册上的宁静使命区(SOA)曲线，该曲线同时描写了漏极电流和漏源电压的干系。根基上，SOA界说了MOSFET能够或许或许或许宁静使命的电源电压和电流。在ORing FET操纵中，首要题目是：在"完整导通状况"下FET的电流传递才能。现实上无需SOA曲线也能够或许或许或许取得漏极电流值。

若设想是完成热插拔功效，SOA曲线或许更能阐扬感化。在这类情况下，MOS管须要局部导通使命。SOA曲线界说了差别脉冲时代的电流和电压限值。

注重方才提到的额外电流，这也是值得斟酌的热参数，由于一直导通的MOS管很轻易发烧。别的，日渐降低的结温也会致使RDS(ON)的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热才能。RθJC的最简略的界说是结到管壳的热阻抗。细言之，在现实丈量中其代表从器件结(对一个垂直MOS管，即裸片的上外表四周)到封装外外表的热阻抗，在数据手册中有描写。若接纳PowerQFN封装，管壳界说为这个大漏极片的中间。是以，RθJC 界说了裸片与封装体系的热效应。RθJA 界说了从裸片外表到四周情况的热阻抗，并且普通经由过程一个脚注来表明与PCB设想的干系，包罗镀铜的层数和厚度。

三、开关电源中的MOS管

此刻让咱们斟酌开关电源操纵，和这类操纵若何须要从一个差别的角度来审阅数据手册。从界说上而言，这类操纵须要MOS管按期导通和关断。同时，稀有十种拓扑可用于开关电源，这里斟酌一个简略的例子。DC-DC电源中常用的根基降压转换器依靠两个MOS管来履行开关功效(图2)，这些开关瓜代在电感里存储能量，而后把能量开释给负载。今朝，设想职员经常挑选数百kHz甚至1 MHz以上的频次，由于频次越高，磁性元件能够或许或许或许更小更轻。

四、开关电源上的MOS管挑选体例

图2：用于开关电源操纵的MOS管对。(DC-DC节制器)

明显，电源设想相称庞杂，并且也不一个简略的公式可用于MOS管的评价。但咱们没干系斟酌一些关头的参数，和这些参数为甚么相当首要。传统上，很多电源设想职员都接纳一个综合品德因数(栅极电荷QG ×导通阻抗RDS(ON))来评价MOS管或对之停止品级分别。

栅极电荷和导通阻抗之以是首要，是由于两者都对电源的效力有间接的影响。对效力有影响的消耗首要分为两种情势--传导消耗和开关消耗。

栅极电荷是发生开关消耗的首要缘由。栅极电荷单元为纳库仑(nc)，是MOS管栅极充电放电所需的能量。栅极电荷和导通阻抗RDS(ON) 在半导体设想和制作工艺中彼此接洽干系，普通来讲，器件的栅极电荷值较低，其导通阻抗参数就稍高。开关电源中第二首要的MOS管参数包罗输入电容、阈值电压、栅极阻抗和雪崩能量。

某些特别的拓扑也会转变差别MOS管参数的相干品德，比方，能够或许或许或许把传统的同步降压转换器与谐振转换器做比拟。谐振转换器只在VDS (漏源电压)或ID (漏极电流)过零时才停止MOS管开关，从而可把开关消耗降至最低。这些手艺被成为软开关或零电压开关(ZVS)或零电流开关(ZCS)手艺。由于开关消耗被最小化，RDS(ON) 在这类拓扑中显得加倍首要。

低输入电容(COSS)值对这两类转换器都大有益处。谐振转换器中的谐振电路首要由变压器的泄电感与COSS决议。别的，在两个MOS管关断的死区时候内，谐振电路必须让COSS完整放电。

低输入电容也有益于传统的降压转换器(偶然又称为硬开关转换器)，不过缘由差别。由于每一个硬开关周期存储在输入电容中的能量会丧失，反之在谐振转换器中能量频频轮回。是以，低输入电容对同步降压调理器的低边开关特别首要。

五、mos管初选根基步骤

1 、电压应力在电源电路操纵中，常常起首斟酌漏源电压VDS的挑选。在此上的根基准绳为MOSFET现实使命情况中的最大峰值漏源极间的电压不大于器件规格书中标称漏源击穿电压的 90% 。

即：

VDS_peak ≤ 90% * V(BR)DSS

注：普通地， V(BR)DSS 具备正温度系数。故应取装备最低使命温度前提下之 V(BR)DSS 值作为参考。

2 、漏极电流其次斟酌漏极电流的挑选。根基准绳为MOSFET现实使命情况中的最大周期漏极电流不大于规格书中标称最大漏源电流的90%；漏极脉冲电流峰值不大于规格书中标称漏极脉冲电流峰值的 90% 。

即：

ID_max ≤ 90% * ID

ID_pulse ≤ 90% * IDP

注：普通地，ID_max及ID_pulse具备负温度系数，故应取器件在最大结温前提下之ID_max及ID_pulse值作为参考。器件此参数的挑选是极其不肯定的—首要是受使命情况，散热手艺，器件别的参数（如导通电阻，热阻等）等彼此限定影响而至。终究的鉴定按照是结点温度（即以下第六条之“耗散功率束缚”）。按照经历，在现实操纵中规格书目中之ID会比现实最大使命电流大数倍，这是由于散耗功率及温升之限限定束。在初选计较时代还须按照上面第六条的散耗功率束缚不时调剂此参数。倡议初选于 3~5 倍摆布 ID = (3~5)*ID_max 。

3 、驱动请求MOSFEF的驱动请求由其栅极总充电电量（Qg）参数决议。在知足别的参数请求的情况下，尽可能挑选Qg小者以便驱动电路的设想。驱动电压挑选在保障阔别最大栅源电压（ VGSS ）前提下使 Ron 尽可能小的电压值（普通操纵器件规格书中的倡议值）

4 、消耗及散热小的 Ron 值有益于减小导通时代消耗，小的 Rth 值可减小温度差（一样耗散功率前提下），故有益于散热。

5 、消耗功率初算MOSFET 消耗计较首要包罗以下 8 个局部：

即：

PD = Pon + Poff + Poff_on + Pon_off + Pds + Pgs+Pd_f+Pd_recover

具体计较公式应按照具体电路及使命前提而定。比方在同步整流的操纵场所，还要斟酌体内二极管正向导通时代的消耗和转向停止时的反向规复消耗。消耗计较可参考下文的“MOS管消耗的8个构成局部”局部。

6 、耗散功率束缚器件稳态消耗功率 PD,max 应以器件最大使命结温度限定作为考量按照。如能够或许或许或许事后晓得器件使命情况温度，则能够或许或许或许按以下体例预算出最大的耗散功率：

即：

PD,max ≤ （ Tj,max - Tamb ） / Rθj-a

此中Rθj-a是器件结点到其使命情况之间的总热阻包罗Rθjuntion-case,Rθcase-sink,Rθsink-ambiance等。如其间另有绝缘资料还须将其热阻斟酌出来。
