具体讲授mos管电子电路
信息来历：本站 日期：2017-04-20
MOS管最明显的特征是开关特征好，以是被普遍操纵于须要电子开关的电路中，罕见的如开关电源和马达驱动电路，也有照明调光。
此刻的MOS驱动，有几个出格的须要：
1. 高压操纵
当操纵5V电源，因为三极管的be只要0.7V摆布的压降，致使现实终究加载gate上的电压只要4.3V，这时辰候，咱们选用标称gate电压4.5V的MOS管就存在必然的危险。一样的题目也产生在操纵3V或其余高压电源的场所。
2. 宽电压操纵
输入电压并不是一个牢固值，它会跟着时辰或其余身分而变化。这个变化致使PWM电路供给给MOS管的驱动电压是不不变的。
为了让MOS管在高gate电压下宁静，良多MOS管厂家内置稳压管强行限定gate电压的幅值。在这类环境下，当供给的驱动电压跨越稳压管的电压，就会引发较大的静态功耗。
同时，若是简略的用电阻分压的道理下降gate电压，就会呈现输入电压比拟高的时辰，MOS督工作杰出，而输入电压下降的时辰gate电压缺乏，引发导通不够完全，从而增添功耗。
3. 双电压操纵
在一些节制电路中，逻辑局部操纵典范的5V或3.3V数字电压，而功率局部操纵12V乃至更高的电压。两个电压接纳共地体例毗连。
这就提出一个请求，须要操纵一个电路，让高压侧能够或许有用的节制高压侧的MOS管，同时高压侧的MOS管也一样会晤对1和2提到的题目。

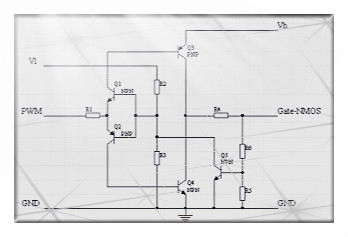

电路供给了以下的特征：
1，用低端电压和PWM驱动高端MOS管。
2，用小幅度的PWM旌旗灯号驱动高gate电压须要的MOS管。
3，gate电压的峰值限定
4，输入和输入的电流限定
5，经由过程操纵适合的电阻，能够到达很低的功耗。
6，PWM旌旗灯号反相。NMOS并不须要这个特征，能够经由过程前置一个反相器来处理。
