可控硅器件是一种很是首要的功率器件，可用来作高电压和高电流的节制．可控硅器件首要用在开关方面，使器件从封闭或是阻断的状况转换为开启或是导通的状况，反之亦然．咱们已会商过双极型晶体管的开关特征，操纵基极电流驱动晶体管和MOS管，从停止形式改变为饱和形式的开启状况，或是从饱和形式改变为停止形式的封闭状况，可控硅器件的任务与双极型晶体管有紧密亲密的干系，两者的传导进程皆牵扯到电子和空穴，但可控硅器件的开关机制和双极型晶体管是差别的，且因为器件布局差别，可控硅器件有较宽阔规模的电流、电压节制才能，当今的可控硅器件的额定电流可由几毫安(mA)到跨越5 000A;而额定电压更跨越10000V.咱们先会商根基可控硅器件的任务道理，而后会商一些高功率和高频次的可控硅器件.
根基特征

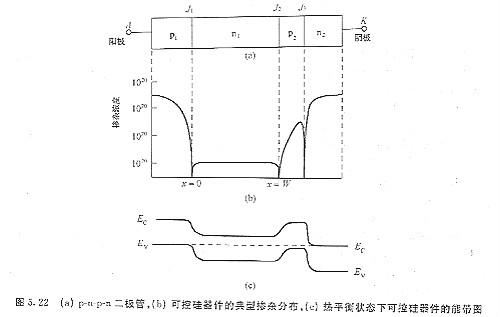

图5. 22(a)是一可控硅器件的横截面表现图，是一个四层p-n-p-n器件，此中有三个串接的p-n结：J1、J2、J3与打仗电极相连的最外一层p层称为阳极，另外一边的n层称为阴极.这个不额定电极的布局是个两头点的器件，被称为p-n-p-n二极管．若另外一称为栅极的电极被连到内层的p层(p2)，所组成的三端点器件‘被称为半导体节制整流器或可控硅器件
图5. 22(b)是一典范的可控硅器件搀杂浓度散布图，起首选一高阻值的n型硅片肇端资料（n层），再以一分散步骤同时构成p1和p2层，最初用合金或分散，在的一边构成n2层，图5.22(c)是可控硅器件在热均衡状况下的能带图，此中每个结都尽层，其内建电势由搀杂浓度决议，

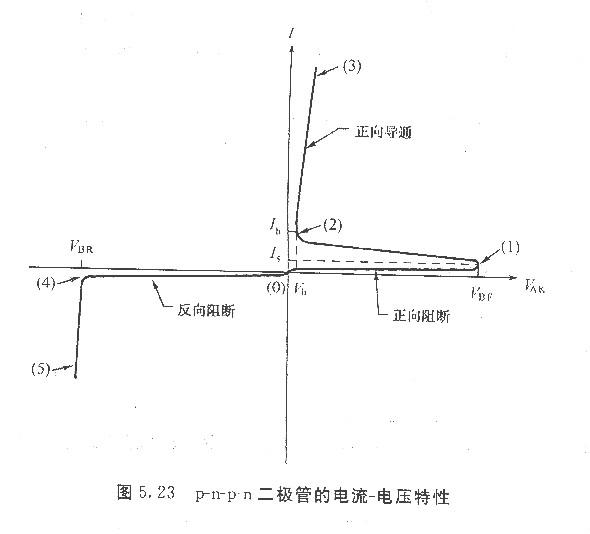

图5. 23表现根基的p-n-p-n二极管电流—电压特征，其揭示出五个差别的地区：
(o)—(1)：器件处于正向阻断或是封闭状况，具备很高的阻抗；正转机（或开关）发牛于dV/dl=o；在点l界说正向转机电压VBF和开关电流Is．
(1)—(2)：器件处于负电阻地区，也便是电流随电压急骤降低而增添．
(2)—(3)：器件处于正向导通或开启状况，具备低阻抗，在点2处dV/dI=O，界说坚持电流Ih和坚持电压(holding voltage) Vh.
(o)—(4)：器件处于反向附断状况。
(4)—(5)：器件处于反向击穿状况，
是以，p-n-p-n二极管在正向地区是个双稳态器件，以由高阻抗低电流的封闭状况转换到低阻抗高电流的开启状况，反之亦然，

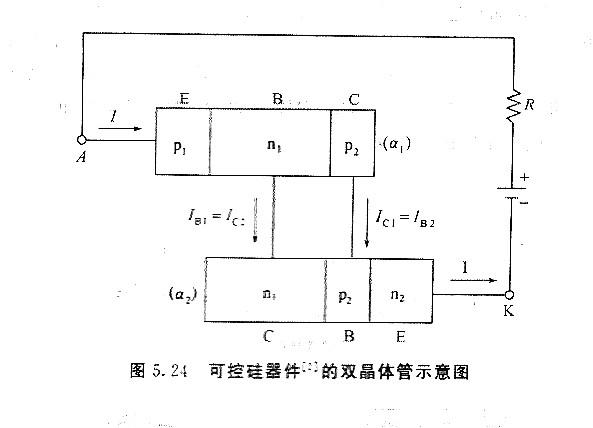

要想领会正向阻断特征，咱们应先将此器件视为以特别体例毗连在一路的一个p- n-p晶体管和n-p-n晶体管，如图5.24所示，它们的基区各自毗连到对方的集电区，由式(3)和式(10)所表现射、集、基极的电流干系和直流共基电流增益，p-n-p晶体管（晶体管I，电流增益a1）的摹极电流为
此中I1是晶体管1的泄电流ICBO，此基极电流是由n-p-n晶体管（晶体管2，电流增益a2）的集电极所供给．n-p-n晶体管的集电极电流可写为
此中I2是晶体管2的泄电流ICBO，因为IB1即是Ic2，可得出
