双极型晶体管半导体
信息来历：本站 日期：2017-05-24
晶体管（是转换电阻transfer rcsistor的缩写）是一个多重结的半导体器件，凡是晶体管会与其余电路器件整合在一路，以取得电压、电流或是旌旗灯号功率增益．双极型晶体管，或称双极型结晶体管，是最重要的半导体器件之一，在高速电路、摹拟电路、功率缩小等方面具备普遍的操纵，双极型MOS器件是一种电子与空穴皆到场导经由进程程的半导体器件，与只由一种载流子到场传导的场效应器件差别．

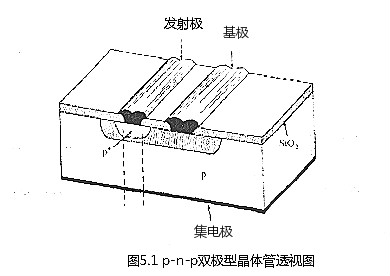

图5.1为单一 p-n-p双极型晶体管的透视图，其制作进程是以p型半导体器件为衬底，操纵热分散的道理在p型衬底上构成-n型地区．再在此n型地区上以热分散构成一高浓度的p+型地区，接着以金属笼盖p+、n和下方的p型地区构成欧姆打仗．具体的晶体督工艺将在前面的章节中会商．

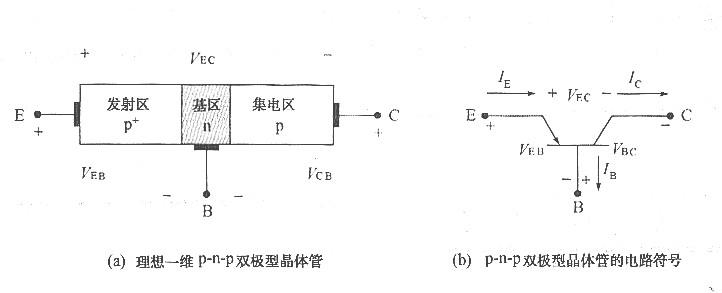

图5.2(a)为抱负的一维布局p-n-p双极型晶体管，具备二段差别搀杂浓度的地区，构成两个p-n结，浓度最高的p+地区称为发射区（在图5.2中以E界说）；中间较窄的n型地区，其杂质浓度中等，称为基区（base，界说为B），基区的宽度需远小于多数载流子的扩
散长度；浓度最小的p型地区称为集电区（界说为c）．
各地区内的浓度假定为平均散布，p-n结的观点可间接操纵在晶体管内的结上，
图5.2（b1是一个p-n-p双极型晶体管的电路标记，图中亦显现各电流成份和电压极性，箭头表现晶体管在普通任务形式（或称缩小形式）下各电流的标的目的，而“+”、“一”标记表现电压的极性咱们亦可用双下标的体例，来表现电压的极性．在缩小形式下，射基结必须为正向偏压(VEB>o)，而集基结为反向偏压(VBb<0)．按照克西荷夫电路定律，对此三端点器件，只需两自力电流；若任两电流为已知，第三端点电流便可求得．

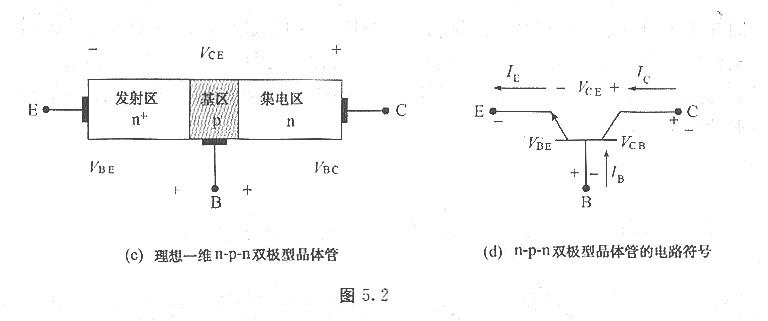

n-p-n双极型晶体管的布局与p-n-p双极型晶体管是互补的，图5.2(c)与图5.2(d)别离是抱负p-n-p晶体管的布局与电路标记。将p-n-p双极型晶体管布局中的p换成n、n换成p，即为n- p-n双极型晶体管的布局，是以电流标的目的与电压极性也都相反．鄙人一小节中，咱们将细心会商p-n-p双极型晶体管，由于其多数载流子（空穴）的活动标的目的与电流标的目的不异，可更直观地领会电荷活动的机制，只需领会了p- n-p晶体管，咱们只需将极性和搀杂范例更调，便可描写n-p-n晶体管
