MOS管半导体器件
信息来历：本站 日期：2017-05-23
MOS二极管在半导体器件
在物理中据有极为首要的位置，由于它是研讨半导体外表特征最有效的器件之一．在现实利用中．它是进步前辈集成电路中最首要的MOSFFT器件的关键．在集成电路中．MOS管亦可作为一贮存电容器，并且是电荷耦合器件的根基构成局部，此节中咱们起首斟酌其在抱负环境下的特征，接着再延长至有金属与半导体间的功函数差、界面圈套与氧化层电荷.等非抱负环境下的特征。
MOS二极管

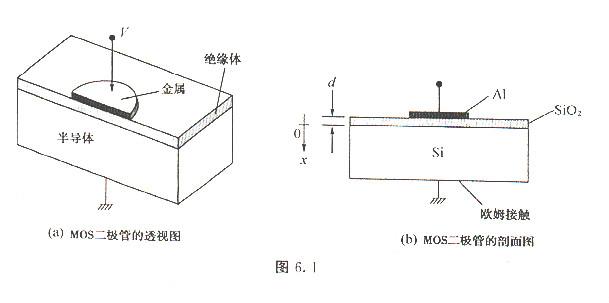

MOS二极管的透视布局如图6.1(a)所示，图6.1(b)为其剖面布局，此中d为氧化层的厚度，而V为施加于金属平板上的电压．在本节中，当金属平板绝对欧姆打仗为正偏乐时，V为正值；而当金属平板绝对欧姆打仗为负偏压时，V为负值。

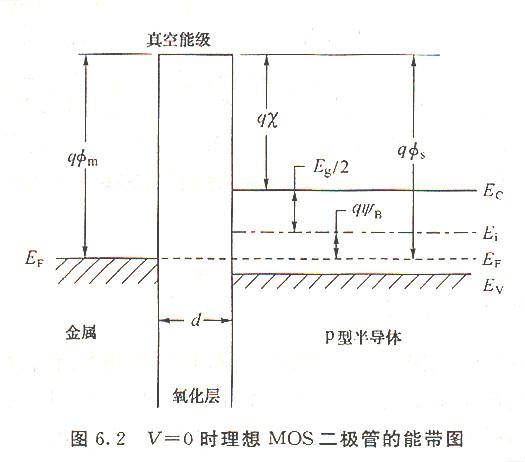

图6.2为V=o时，抱负p型半导体MOS二极管的能带图．功函数为费米能级与真空能级之间的能量差（即金属的功函数为qm而半导体的功函数为qs）图中的qX为电子亲和力，即半导体中导带边缘与真空能级的差值，而qB为费米能级EF与本征费米能级EFi的能级差．
界说为：
(1)在零偏压时'金属功函数qm与半导体功函数q。的能级差为零，或功函数差qms为零．括号中的三项之和为qs。换言之，在无外加偏压之下其能带是平的（称为平带状态）．
(2)在肆意的偏压之下，二极管中的电荷仅位于半导体当中，且与临近氧化层的金属外表电荷量巨细相称，但极性相反，
(3)在直流偏压下，无载流子经由过程氧化层，亦即氧化层的电阻值为无限大。
