快规复及超快规复极管

在开关电源二次侧的输入整流电路中，通俗选用反向规复时闷较短的整流二极管，经常使用的首要有快规复二极管、超快规复二极管、肖特基势垒二极管。

快规复二极管和超快规复二极管普遍用于PWM脉宽调制器、开关电源、不中断电源(UPS)等范畴作为高频、大电流的整流二极管、续流二极管或梗阻二极管，是极有成长前程的电力电子半导体器件，具备开关特征好、反向规复时候短、耐压高、正向电流大、体积

小、装置简洁等长处。这两种整流二极管还削减了开关电压尖峰，而这类尖峰间接影响输入直流电压的涟漪。

快规复二极管是指反向规复时候很短，通俗小于SUs，敏捷由导通状况过渡到关断状况的PN结整菠管。它在制作工艺上接纳掺金办法，在布局上有的接纳PN结型布局，有的接纳改良的PIN布局，可取得较高的开关速率和较低的正向压降。它从机能上可分为快规复和超快规复两个品级，前者的反向规复时候为数百纳秒或更长．后者则在100ns以下，大大进步了电源的效力。

PIN布局快规复二极管与通俗PN结二极管差别，它在P型硅资料与N型硅资料中间增添了基区I，组成P-I-N硅片。因为基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短。在划一容量下，PIN布局快规复二极管具备正向压下降，反向规复时候

短等长处。对差别型号的快规复二极管来讲，耐压越高，电流越大，规复时候就越长，导通压降就越大。快规复二极管经常使用于开关频次不太高( 20 - 50kHz)的输入整流电路中。

快规复二极管的反向规复时候通俗为几百纳秒，正向电流是几安培至几千安培，反向峰值电压可达几百伏至几千伏。经常使用的小电流快规复二极管的首要型号有FR101 - FR107(1A，50 - IOOOV)、FR301 - FR307（3A，50 - IOOOV）等，可用于帮助开关电源的输入整

流。在挑选快规复二极管时，其反向规复时候应当约为开关晶体管回升时候的1/3更小。

超快规复二极管是在快规复二极管根本上成长而成的，其反向规复电荷进一步减小，反向规复时候更短，trr可低至几十纳秒。UFRD的长处是正向导通消耗小，结电容小，运转温度可较高，许可的结温在175度摆布。UFRD -般用于开关频次在50kHz以上的整流电路中：

型号为1N6620 -1N663I的高电压超快规复二极管的trr35或50n8，并且在低温下反向电流小、正向规复电压低，合用于高电压输入（PIV为600V）的开关变更器；型号为1N5802- 1N5816、1N6304 - 1N6306的UFRD，其PIV 《400V，可用于24V或48V输入（二极管的反向额外电压别离为150和400V）的开关变更器。

 用在开关电源输入整流中的快规复及超快规复二极管，须要按照电路的最大输入功率来决议是不是加装散热器。

20A以下的快规复二极管及超快规复二极管大多接纳TO - 220FP封装；几十妥以上刚大功率快规复、超快规复二极管通俗接纳顶部带金属散热片的TO -3P金属壳封装；更大容量（几百安至几千安）的管子则接纳螺栓型或平板型封装。从外部布局看，快规复二极管

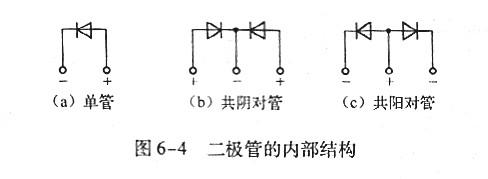

及超快规复二极管可分红单管、对管两种，对管外部包罗两个快规复或超快规复二极管，按照两个二极管接法的差别，它们又有共阴对管、共阳对管之分，其外部布局如图6-4所示。

经常使用的8TQ080、MBR1045等单管的规复时候为10ns，HFA15TB60、MUR30120、MUR8100等单管的规复时候为35ns，MBR2060CT、025 CTQ045、D83 -004等双管的规复时候为l0ns，MUR1620P. HFA16TA600、B92M - 02、DSE160 - 06等双管的规复时候为35ns。

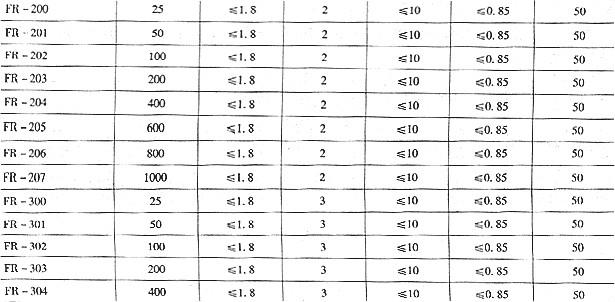

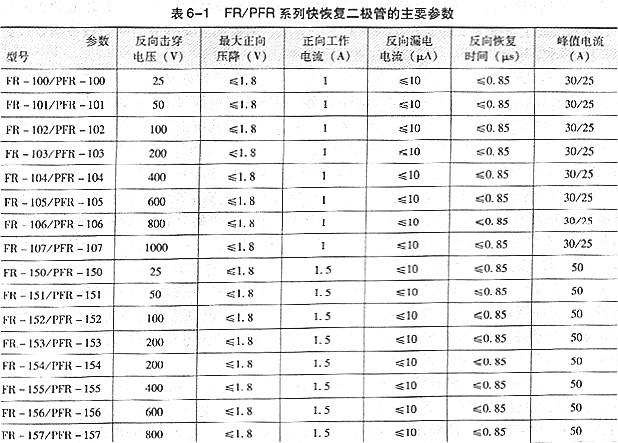

经常使用的小功率快规复二极管有FR系列和PFR系列等，FR/PFR系列快规复二极管的首要参数如表6-1所示。经常使用的巾、大功率快规复二极管有RC系列、MUR系列、CTL系列等，几种中、大功率快规复二极管的首要参数如表6-2所示。
