二极管先容

二极管，（英语：Diode），电子元件傍边，一种具备两个电极的装配，只许可电流由单一标的目标流过，良多的操纵是操纵其整流的功效。而变容二极管（Varicap Diode）则用来看成电子式的可调电容器。

大部分二极管所具备的电流标的目标性咱们凡是称之为“整流（Rectifying）”功效。二极管最遍及的功效便是只许可电流由单一标的目标经由进程（称为顺向偏压），反向时阻断 （称为逆向偏压）。是以，二极管能够或许想成电子版的逆止阀。

实在良多刚起步者对二极管各类底子常识是很熟习，但在对二极管的其余特征和操纵领会未几，熟习上也以为把握了二极管的单向导电特征，就能够或许阐发二极管到场的各类电路，现实上如许的设法是毛病的，并且在某种水平上是害了本身，由于这类定向思惟影响了对各类二极管电路使命道理的阐发，良多二极管电路没法用单向导电特征来诠释其使命道理。

（一）二极管简略单纯直流稳压电路及毛病处置

二极管简略单纯稳压电路首要用于一些部分的直流电压供应电路中，由于电路简略，本钱低，以是操纵比拟普遍。二极管简略单纯稳压电路中首要操纵二极管的管压降根基不变特征。

二极管的管压降特征：二极管导通后其管压降根基不变，对硅二极管而言这一管压降是0.6V摆布，对锗二极管而言是0.2V摆布。

以下图所示是由通俗3只二极管组成的简略单纯直流稳压电路。电路中的VD1、VD2和VD3是通俗二极管，它们串连起来后组成一个简略单纯直流电压稳压电路。

1.1毛病检测体例

检测这一电路中的3只二极管最为有用的体例是丈量二极管上的直流电压，以下图所示是丈量时接线表示图。若是丈量直流电压成果1.8V摆布，申明3只二极管使命一般；

若是丈量直流电压成果是0V，要丈量直流使命电压+V是不是一般和电阻R1是不是开路，与3只二极管有关，由于3只二极管同时击穿的能够或许性较小；若是丈量直流电压成果大于1.8V，查抄3只二极管中有一只开路毛病。

1.2电路毛病阐发

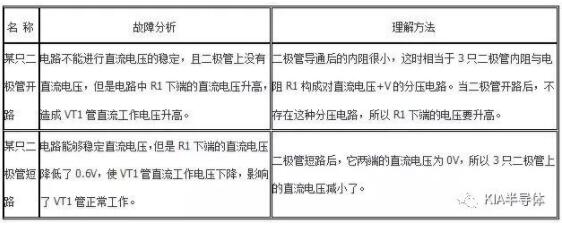

以下表所示是这一二极管电路毛病阐发

（二）二极管温度弥补电路及毛病处置

PN结导通后有一个约为0.6V（指硅资料PN结）的压降，同时PN结另有一个与温度相干的特征：PN结导通后的压降根基不变，但不是变。

PN结两头的压降随温度降落而略有降落，温度愈高其降落的量愈多，固然PN结两头电压降落量的相对值对0.6V而言相称小，操纵这一特征能够或许组成温度弥补电路。如图9-42所示是操纵二极管温度特征组成的温度弥补电路。

二极管温度弥补电路

对初学者来说，看不懂电路中VT1等元器件组成的是一种缩小器，这对阐发这一电路使命道理倒霉。

在电路阐发中，熟习VT1等元器件所组成的单位电路功效，对阐发VD1使命道理有着主动意思。领会了单位电路的功效，统统电路阐发就能够或许够环绕它停止睁开，做到对症下药、事半功倍。

2.1三极管偏置电路阐发

电路中，三极管VT1使命在缩小状况时要给它必然的直流偏置电压，这由偏置电路来实现。电路中的R1、VD1和R2组成分压式偏置电路，为三极管VT1基极供给直流使命电压，基极电压的巨细决议了VT1基极电流的巨细。

若是不斟酌温度的影响，并且直流使命电压+V的巨细不变，那末VT1基极直流电压是不变的，则三极管VT1的基极直流电流是不变的，三极管能够或许不变使命。

在阐发二极管VD1使命道理时还要搞清晰一点：VT1是NPN型三极管，其基极直流电压高，则基极电流大；反之则小。

若是不斟酌温度的影响，并且直流使命电压+V的巨细不变，那末VT1基极直流电压是不变的，则三极管VT1的基极直流电流是不变的，三极管能够或许不变使命。

在阐发二极管VD1使命道理时还要搞清晰一点：VT1是NPN型三极管，其基极直流电压高，则基极电流大；反之则小。

2.2二极管VD1温度弥补电路阐发

按照二极管VD1在电路中的地位，对它的使命道理阐发思绪首要申明以下几点：

（1）VD1的正极经由进程R1与直流使命电压+V相连，而它的负极经由进程R2与地线相连，如许VD1在直流使命电压+V的感化下处于导通状况。懂得二极管导通的要点是：正极上电压高于负极上电压。

（2）操纵二极管导通后有一个0.6V管压降来诠释电路中VD1的感化是行不通的，由于经由进程调剂R1和R2的阻值巨细能够或许到达VT1基极所须要的直流使命电压，底子不须要经由进程串入二极管VD1来调剂VT1基极电压巨细。

（3）操纵二极管的管压降温度特征能够或许准确诠释VD1在电路中的感化。假定温度降落，按照三极管特征可知，VT1的基极电流会增大一些。当温度降落时，二极管VD1的管压降会降落一些，VD1管压降的降落致使VT1基极电压降落一些，成果使VT1基极电流降落。

由上述阐发可知，插手二极管VD1后，本来温度降落使VT1基极电流增大的，此刻经由进程VD1电路能够或许使VT1基极电流减小一些，如许起到不变三极管VT1基极电流的感化，以是VD1能够或许起温度弥补的感化。

（4）三极管的温度不变机能不良还表现为温度降落的进程中。在温度降落时，三极管VT1基极电流要减小，这也是温度不变机能不好的表现。

接入二极管VD1后，温度降落时，它的管压降稍有降落，使VT1基极直流使命电压降落，成果VT1基极电流增大，如许也能弥补三极管VT1温度降落时的不不变。

（三）二极管节制电路及毛病处置

二极管导通以后，它的正向电阻巨细随电流巨细变更而有细小转变，正向电流愈大，正向电阻愈小；反之则大。

操纵二极管正向电流与正向电阻之间的特征，能够或许组成一些主动节制电路。如图下图所示是一种由二极管组成的主动节制电路，又称ALC电路（主动电平节制电路），它在磁性灌音装备中（如卡座）的灌音电路中常常操纵。

二极管导通以后，它的正向电阻巨细随电流巨细变更而有细小转变，正向电流愈大，正向电阻愈小；反之则大。

操纵二极管正向电流与正向电阻之间的特征，能够或许组成一些主动节制电路。如图下图所示是一种由二极管组成的主动节制电路，又称ALC电路（主动电平节制电路），它在磁性灌音装备中（如卡座）的灌音电路中常常操纵。

毛病检测体例和电路毛病阐发

对这一电路中的二极管毛病检测最好的体例是停止取代查抄，由于二极管若是机能不好也会影响到电路的节制成果。

当二极管VD1开路时，不存在节制感化，这时候候候大旌旗灯号灌音时会呈现声响一下子大一下子小的升沉状失真，在灌音旌旗灯号很小时灌音能够或许一般。

当二极管VD1击穿时，也不存在节制感化，这时候候候灌音声响很小，由于灌音旌旗灯号被击穿的二极管VD1分流到地了。

（四）二极管限幅电路及毛病处置

二极管最根基的使命状况是导通和停止两种，操纵这一特征能够或许组成限幅电路。所谓限幅电路便是限定电路中某一点的旌旗灯号幅度巨细，让旌旗灯号幅度大到必然水平时，不让旌旗灯号的幅度再增大。

当旌旗灯号的幅度不到达限定的幅度时，限幅电路不使命，具备这类功效的电路称为限幅电路，操纵二极管来实现这一功效的电路称为二极管限幅电路。

以下图所示是二极管限幅电路。在电路中，A1是集成电路（一种经常使用元器件），VT1和VT2是三极管（一种经常使用元器件），R1和R2是电阻器，VD1～VD6是二极管。

二极管限幅电路

4.1电路阐发思绪申明

对电路中VD1和VD2感化阐发的思绪首要申明以下几点：

（1）从电路中能够或许看出，VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路布局一样，这两组二极管在这一电路中所起的感化是不异

的，以是只需阐发此中一组二极管电路使命道理便可。

（2）集成电路A1的①脚经由进程电阻R1与三极管VT1基极相连，较着R1是旌旗灯号传输电阻，将①脚上输入旌旗灯号经由进程R1加到VT1基极，由于在集成电路A1的①脚与三极管VT1基极之间不隔直电容。

按照这一电路布局能够或许判定：集成电路A1的①脚是输入旌旗灯号引脚，并且输入直流和交换的复合旌旗灯号。肯定集成电路A1的①脚是旌旗灯号输入引脚的目标是为了判定二极管VD1在电路中的详细感化。

（3）集成电路的①脚输入的直流电压较着不是很高，不高到让外接的二极管处于导通状况，来由是：若是集成电路A1的①脚输入的直流电压充足高。

那末VD1、VD2和VD3导通，其导通后的内阻很小，如许会将集成电路A1的①脚输入的交换旌旗灯号分流到地，对旌旗灯号形成衰减，较着这一电路中不须要对旌旗灯号停止如许的衰减，以是从这个角度阐发获得的论断是：集成电路A1的①脚输入的直流电压不会高到让VD1、VD2和VD3导通的水平。

（4）从集成电路A1的①脚输入的是直流和交换叠加旌旗灯号，经由进程电阻R1与三极管VT1基极，VT1是NPN型三极管，若是加到VT1基极的正半周交换旌旗灯号幅度呈现很大的景象，会使VT1的基极电压很大而有烧坏VT1的风险。

加到VT1基极的交换旌旗灯号负半周旌旗灯号幅度很大时，对VT1不烧坏的影响，由于VT1基极上负极性旌旗灯号使VT1基极电流减小。

（5）经由进程上述电路阐发思绪能够或许开端判定，电路中的VD1、VD2、VD3是限幅掩护二极管电路，避免集成电路A1的①脚输入的交换旌旗灯号正半周幅度太大而烧坏VT1。

从上述思绪动身对VD1、VD2、VD3二极管电路进一步阐发，阐发若是合适逻辑，能够或许申明上述电路阐发思绪是准确的。

（五）二极管开关电路及毛病处置

开关电路是一种经常使用的功效电路，比方家庭中的照明电路中的开关，各类民用电器中的电源开关等。

在开关电路中有两大类的开关：

（1）机器式的开关，接纳机器式的开关件作为开关电路中的元器件。

（2）电子开关，所谓的电子开关，不必机器式的开关件，而是接纳二极管、三极管这类器件组成开关电路。

5.1典范二极管开关电路使命道理

二极管组成的电子开关电路情势多种多样，如图9-46所示是一种罕见的二极管开关电路。

二极管开关电路

经由进程察看这一电路，能够或许熟习以下几个方面的题目，以利于对电路使命道理的阐发：

（1）领会这个单位电路功效是第一步。从图8-14所示电路中能够或许看出，电感L1和电容C1并联，这较着是一个LC并联谐振电路，是这个单位电路的根基功效，明白这一点后能够或许晓得。

电路中的其余元器件应当是环绕这个根基功效的赞助元器件，是对电路根基功效的扩大或补充等，以此思绪能够或许便利地阐发电路中的元器件感化。

（2）C2和VD1组成串连电路，而后再与C1并联，从这类电路布局能够或许得出一个判定成果：C2和VD1这个歧路的感化是经由进程该歧路来转变与电容C1并联后的总容量巨细。

如许判定的来由是：C2和VD1歧路与C1上并联后总电容量转变了，与L1组成的LC并联谐振电路其振荡频次转变了。以是，这是一个转变LC并联谐振电路频次的电路。

5.2毛病检测体例和电路毛病阐发

以下图所示是检测电路中开关二极管时接线表示图，在开关接通时丈量二极管VD1两头直流电压降，应当为0.6V，若是远小于这个电压值申明VD1短路，若是远巨细于这个电压值申明VD1开路。

别的，若是不较着发明VD1呈现短路或开路毛病时，能够或许用万用表欧姆档丈量它的正向电阻，要很小，不然正向电阻大也不好。

检测电路中开关二极管时接线表示图

若是这一电路中开关二极管开路或短路，都不能停止振荡频次的调剂。开关二极管开路时，电容C2不能接入电路，此时振荡频次降落；开关二极管短路时，电容C2一直接入电路，此时振荡频次降落。

（六）二极管检波电路及毛病处置

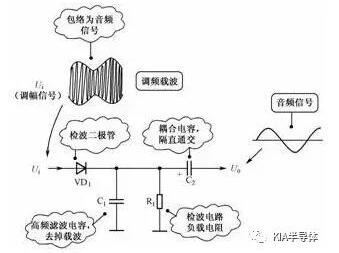

以下图所示是二极管检波电路。电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。

二极管检波电路

6.1毛病检测体例及电路毛病阐发

对检波二极管不能用丈量直流电压的体例来停止检测，因这这类二极管不使命在直流电压中，以是要接纳丈量正向和反向电阻的体例来判定检波二极管品质。

当检波二极管开路和短路时，都不能实现检波使命，以是收音电路均会呈现收音无声毛病。

6.2适用倍压检波电路使命道理阐发

以下图所示是适用倍压检波电路，电路中的C2和VD1、VD2组成二倍压检波电路，在收音机电路顶用来将调幅旌旗灯号转换成音频旌旗灯号。

电路中的C3是检波后的滤波电容。经由进程这一倍压检波电路获得的音频旌旗灯号，经耦合电容C5加到音频缩小管中。

（七）继电器驱动电路中二极管掩护电路及毛病处置

继电器外部具备线圈的布局，以是它在断电时会发生电压很大的反向电动势，会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管掩护电路，以掩护继电器驱动管。

以下图所示是继电器驱动电路中的二极管掩护电路，电路中的J1是继电器，VD1是驱动管VT1的掩护二极管，R1和C1组成继电器外部开关触点的消火花电路。

二极管掩护电路

等效电路

7.1毛病检测体例和电路毛病阐发

对这一电路中的掩护二极管不能接纳丈量二极管两头直流电压降的体例来判定检测毛病，也不能接纳在路丈量二极管正向和反向电阻的体例，由于这一二极管两头并联着继电器线圈，这一线圈的直流电阻很小，以是没法经由进程丈量电压降的体例来判定二极管品质，应当接纳取代查抄的体例。

当掩护二极管开路时，对继电器电路使命状况不大的影响，可是不了掩护感化而很有能够或许会击穿驱动管；当掩护二极管短路时，相称于将继电器线圈短接，这时候候候继电器线圈中不电流流过，继电器不能举措。
