快规复二极管（简称FRD）是一种具备开关特征好、反向规复时候短特色的半导体二极管，首要操纵于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管操纵。 快规复二极管的外部布局与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。因基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。
快规复二极管的反向规复时候（tr）的界说：电流经由进程零点由正向转换到划定低值的时候距离。它是权衡高频续流及整流器件机能的首要手艺目标。反向规复电流的波形如图1所示。IF为正向电流，IRM为最大反向规复电流。Irr为反向规复电流，凡是划定Irr=0.1IRM。当t≤t0时，正向电流I=IF。当t>t0时，因为整流器件上的正向电压俄然变成反向电压，是以正向电流敏捷降落，在t=t1时辰，I=0。而后整流器件下流过反向电流IR，并且IR逐步增大；在t=t2时辰到达最大反向规复电流IRM值。尔后受正向电压的感化，反向电流逐步减小，并在t=t3时辰到达划定值Irr。从t2到t3的反向规复进程与电容器放电进程有类似的地方。
快规复二极管的外部布局与通俗二极管差别，它是在P型、N型硅资料中间增添了基区I，组成P-I-N硅片。因为基区很薄，反向规复电荷很小，不只大大减小了trr值，还降落了瞬态正向压降，使管子能蒙受很高的反向任务电压。快规复二极管的反向规复时候通俗为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快规复二极管的反向规复电荷进一步减小，使其trr可低至几十纳秒。
20A以下的快规复及超快规复二极管大多接纳TO-220封装情势。从外部布局看，可分红单管、对管（亦称双管）两种。对管外部包罗两只快规复二极管，按照两只二极管接法的差别，又有共阴对管、共阳对管之分。图2(a)是C20-04型快规复二极管（单管）的形状及外部布局。(b)图和(c)图别离是C92-02型（共阴对管）、MUR1680A型（共阳对管）超快规复二极管的形状与机关。它们均接纳TO-220塑料封装，

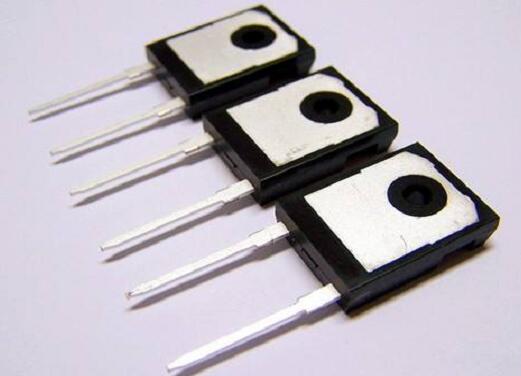

几十安的快规复二极管通俗接纳TO-3P金属壳封装。更大容量（几百安～几千安）的管子则接纳螺栓型或平板型封装情势。
丈量电路如图3。由直流电流源供划定的IF，脉冲产生器颠末隔直电容器C加脉冲旌旗灯号，操纵电子示波器察看到的trr值，便是从I=0的时辰到IR=Irr时辰所履历的时候。设器件外部的反向恢电荷为Qrr，有关系式：
trr≈2Qrr/IRM (5.3.1)
由式(5.3.1)可知，当IRM为必然时，反向规复电荷愈小，反向规复时候就愈短。
快规复二极管的惯例检测体例以下：在专业前提下，操纵万用表能检测快规复、超快规复二极管的单向导电性，和外部有没有开路、短路毛病，并能测出正向导通压降。若配以兆欧表，还能丈量反向击穿电压。实例：丈量一只C90-02超快规复二极管，其首要参数为：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同图(a)。将500型万用表拨至R×1档，读出正向电阻为6.4Ω，n′=19.5格；反向电阻则为无限大。进一步求得VF=0.03V/格×19.5=0.585V。证实管子是好的。
快规复二极管注重事变：
1）有些单管，共三个引脚，中间的为空脚，通俗在出厂时剪掉，但也有不剪的。
2）若对管中有一尽管子破坏，则可作为单管操纵。
3）测正向导通压降时，必须操纵R×1档。若用R×1k档，因测试电流太小，远低于管子的通俗任务电流，故测出的VF值将较着偏低。在下面例子中，若是挑选R×1k档丈量，正向电阻就即是2.2kΩ，此时n′=9格。由此计较出的VF值仅0.27V，远低于通俗值(0.6V)。
快规复二极管黑白判定，快规复二极管接纳PIN布局，以是它的外部布局与通俗PN结二极管差别，在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。而基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。从机能上，还能分为快规复和超快规复两个品级。

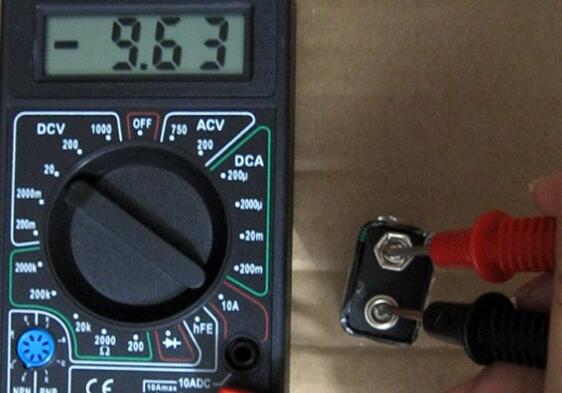

检测快规复二极管的体例与检测通俗二极管的体例不异，都是按照二极管的单向导电性，经由进程丈量二极管的正、反向电阻，可便利地判定快规复二极管的黑白。通俗将万用表置于Rx1k挡，用黑表笔接二极管的正极，红表笔接二极管的负极，正向电阻通俗为几欧姆，反向电阻为∞，若是测得的阻值均为∞或为0，则标明被测管子破坏。
快规复二极管属于整流二极管中的高频二极管，特色是它的反向规复时候很短，这一点出格合适高频次整流。快规复二极管的反向规复时候是其机能的首要参数，反向规复时候的界说是：二极管从正向导通状况急剧转换到停止状况，从输入脉冲降落到零线起头，到反向电源规复到最大反向电流的10％所须要的时候。经常使用标记trr表现，trr值越小的快规复二极管任务频次越高。因为导通和停止转换敏捷，从而能够改良整流波形。
快规复二极管的外部布局与通俗二极管差别，通俗整流二极管是一个PN结，而快规复二极管PN结中间增添了基区I，组成PIN硅片。因为基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短。从电物理景象来诠释，导通状况向停止状况改变时，二极管在阻断反向电流之前须要起首开释上个周期存储的电荷，这个放电时候被称为反向规复时候，反向规复时候现实上是由电荷存储效应引发的．反向规复时候便是存储电荷耗尽所须要的时候。
在专业前提下，操纵万用表能检测快规复、超快规复二极管的单向导电性，和外部有没有开路、短路毛病，并能测出正向导通压降。若配以兆欧表，还能丈量反向击穿电压。将万用表置于Rx1k挡，测快规复二极管的正、反向电阻，正向电阻通俗为几欧姆，反向电阻为∞，若是测得的阻值均为∞或为0，则标明被测管子破坏。 快规复二极管的对管检测体例与上述体例根基不异，但必须起首肯定其共用端是哪一个引脚，而后再用上述体例对各个快规复二极管停止检测。
实例：丈量一只C90-02超快规复二极管，其首要参数为：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同图(a)。将500型万用表拨至R×1档，读出正向电阻为6.4Ω，n′=19.5格；反向电阻则为无限大。进一步求得VF=0.03V/格×19.5=0.585V。证实管子是好的。
