高压晶体管的抗饱和手艺
在高压双极型开关晶体管中，“降落时候”(关断沿的速率或dv/dt)首要由基极驱动关断电流特征曲线的外形来决议，从基极关断驱动请求到真正关断沿之间的延时是存储延时时候，它取决于关断之前的基区多数裁流子浓度。
经由过程使多数载流子浓度最低来使存储时候减到起码，详细可诠释为，在晶体管关断之前，保障其基极电流恰好知足驱动，而坚持晶体管处在准饱和的状况。
常常用来完成使多数载流子浓度最低的一种体例叫作二极管弥补性钳位电路。因为这类体例的长处是对（cmos）驱动停止带负反映的静态钳位，以是可以或许对各类器件的增益和饱和电压不可防止的变更有弥补感化，同时它也会对因为温度与负载变更而引发的开关晶体管参数的变更做出反映。
二极管弥补性钳位电路

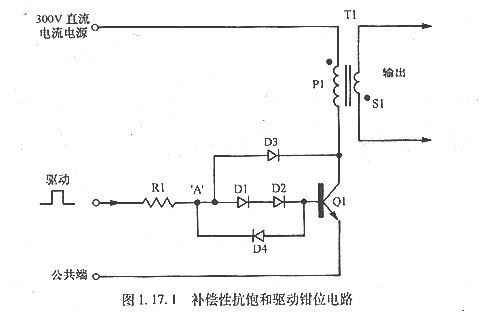

图1.17.1中是一个典范的弥补性钳位电路，它的任务道理以下：
二极管Dl、D2与基极驱动元件串连连到Ql的基极，A点驱动电压包含二极管DI、D2上的压降和Ql基射极电压Vh。在oi导通时A点驱动电压类似到达2V。
当Q1导通时，其集电极电压起头降落，当这个集电极电压降到约1. 3V时，D3起头导通，使基极驱动电流分流到Q1的集电极。这个钳位行动受负反映节制，自调剂将一向延续到Q1的集电极电压有用地钳位在1.3V上为止。
如许的话，晶体管一直坚持在准饱和导通状况，以起码的基极驱动电流保持这类状况。在导通时这个准饱和状况保持基区的起码的多数载流子数，从而在关断期取得最小的延时时候。在关断期，D4给Ql基极的反向关断电流供给了一条通路。
在基极电路中二极管数量Dl、D2、…、Dn的挑选应当和晶体管的饱和电压婚配。这个钳位电压应当高于在任务电流下的晶体管一般的饱和集电极电压，确保在准饱和导通状况下真正保持晶体管任务。
这项手艺有一个错误谬误是，在导通时代Ql的集电极电压略高于深饱和时的集电极电压，增添了晶体管的功耗。
