cmos反相器 任务道理是甚么 特征是甚么
信息来历：本站 日期：2017-06-03
CMOS(cornplementary MOS)由成对的互补p沟道与n沟道MOSFET所构成．CMoS逻辑成为今朝集成电路设想最常用手艺的启事，在于其有低功率消耗和较佳的噪声遏止本领．现实上，因为低功率消耗的需要，今朝唯一CMOS手艺被利用于ULSI的制作．
6.4.1CMOS反相器
如图6. 28所示，CMOS反相器为CMOS逻辑电路的根基单位．在CMOS反相器中，p与n沟道晶体管的栅极跟尾在一起，并作为此反相器的输入端，而此二晶体管的漏极也毗连在一起，并作为反相器的输入端.n沟道MOSFET的源极与衬底接点均接地，而p沟道MOSFET的源极与衬底则跟尾至电源供给端(VDD)，需寄望的是p沟道与n沟道MOSFET均为加强型晶体管，当输入电压为低电压时（即vin=O，VGsn=o
是以，输入端颠末p沟道MOSFET充电至VDD，当输入电压逐步降低，使栅极电压即是VDD时，因为VGSn＝VDD>VTn，以是n沟道MOSFET将被导通，而因为｜VGSp ｜≈O<｜VTp｜，以是p沟道MOSFET将被封闭．是以输入端将经n沟道MOSFET放电至零电势，

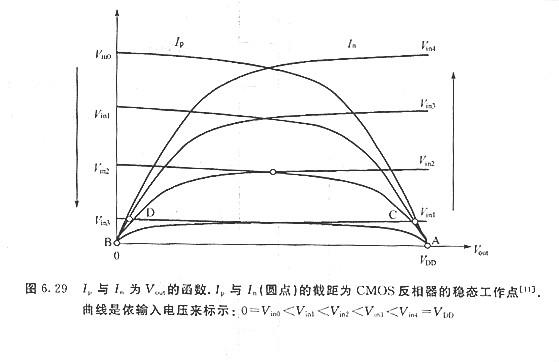

欲更深化地理解CMOS反相器的任务，可先画出晶体管的输入特征，如图6.29所示，此中闪现Ip和In为输入电压（Vout）函数．Ip为p沟道MOSFET由源极（跟尾至VDD）流向漏极（输入端）的电流；In为n沟道MOSFET由漏极（输入端）流向源极（跟尾至接地端）

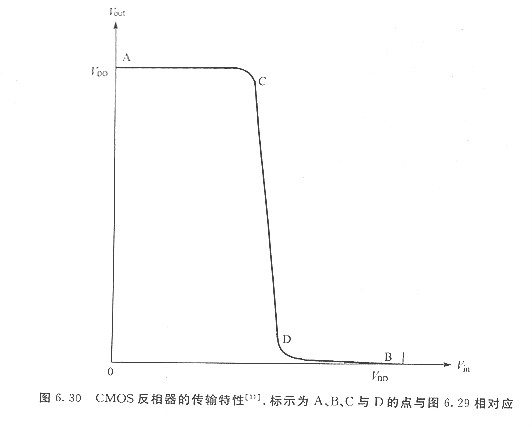

的电流．需寄望的是在牢固Vout下，增添输入电压(vin)将会增添In而削减Ip，可是在稳态时，In应与Ip不异，对于给定一个Vin可由In(Vin)与Ip(Vin)的截距，计较出绝对应的Vout如图6. 29所示．如图6.30所示的Vin-Vout曲线称为CMOS反相器的传输曲线．
CMOS反相器的一个主要的特征是，当输入处于逻辑稳态（即Vout=或VDD）时，唯一一个晶体管导通，是以由电源供给处流到地真个电流很是小，且相称于器件封闭时的泄电流．现实上，只要在两个器件临时导通时的极短暂态时候内才会有大电流流过，是以与其余品种如n沟道MOSFET、双极型等逻辑电路比拟，其稳态时的功率消耗甚低.
