MOS场效应管的检测

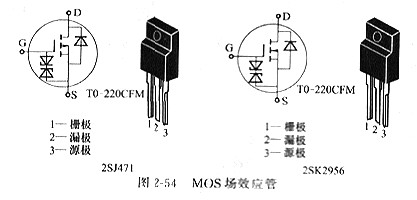

MOS场效应管即金属氧化物半导体型场效应管，属于绝缘栅型。在金属栅极与沟道之间有一层二氧化硅绝缘层，因此具备很高的输出电阻（最高可达10l5Ω）。它分为N沟道管和P沟道管，如图2-54所示。凡是是将衬底（基板）与源极S接在一起。
MOS场效应管电极的辨别
将万用表置于R Xl00挡，起首必定栅极。若某脚与其余脚的电阻都是无穷大，证实此脚便是栅极G。
互换表笔从头丈量，S-D之间的电阻值应为几百欧至几千欧，此中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。

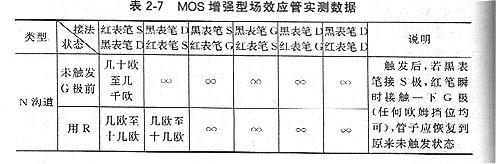

对于MOS加强型场效应管，丈量数据见表2-7。至于MOS耗尽型场效应管，泛泛栅极不许可开路，通俗不作专业丈量。
