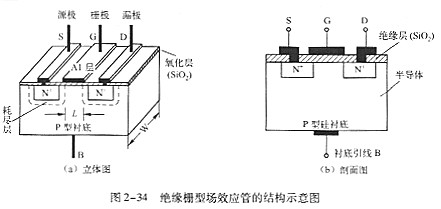

绝缘栅型场效应管的机关表现图如图2-34所示。

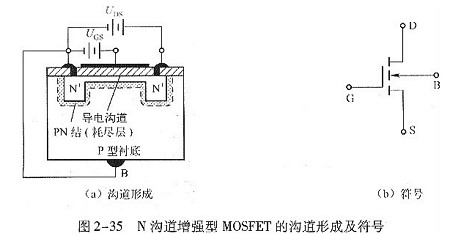

N沟道增强型MOSFET的沟道组成及标记如图2-35所示，此中图2-35 (a)所示是在一块杂质浓度较低的P型半导体衬底上制作两个高浓度的N型区，并别离将它们作为源极s和漏极D，而后在衬底的表面制作一层Si02绝缘层，并在下面引出一个电极作为栅极G。图2-35(b)所示是其在电路中的标记。

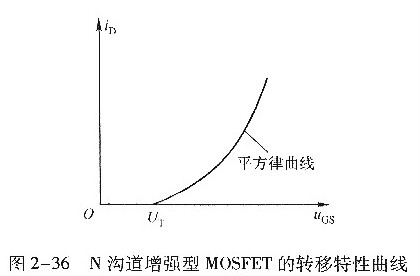

N沟道增强型MOSFET的转移特征曲线如图2-36所示。
式中，UT为开启电压（或阈值电压）；μn为沟道电子活动的迁徙率；Cox为巾位面积栅极电容；W为沟道宽度；疋为沟道长度；W/L为MOSFET的宽长比。在MOSFET集成电路设想中，宽长比是一个极其主要的参数。

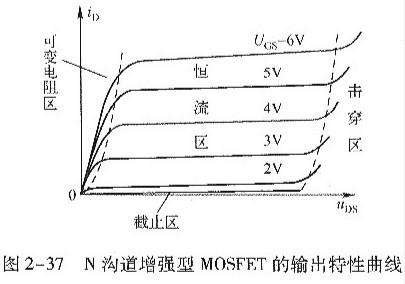

N沟道MOS管的输出特征曲线如图2-37所示。与结型场效应管的输出特征类似，它也分为恒流区、叮变电阻区、停止区和击穿区。其特征以下所示。
①停止区：UGS≤UT，导电沟道未组成，iD=0。
②恒流区：
·曲线间隔均匀，UGS对iP的节制能力强；
·UDS对iD的节制能力弱，曲线平坦；
·进入恒流区的前提，即预灾断前提为UDS≥UCS-UT。
③可变电阻区：
可变电阻区的电流方程为
因此，可变电阻区的输出电阻rDS为
