cmos电路和cmos器件的特色和优化阐发
信息来历：本站 日期：2017-08-11
CMOS的特征
CMOS电路和CMOS器件具备以下特征：
(1)功耗低。
(2)能够在低电压下丁作/任务电压规模宽。
(3)噪声余量大。
(4)轻易集成化。
(5)输出阻抗高。
(6)基于输出电容的暂存影象。
功耗低
CMOS器件具备弘大市场的最大来由便是功率花费低。正如将CMOS反相器电路（图10.4）置换为等效电路（图10.5）时所看到的那样，不论输出的旌旗灯号是“L”电平仍是“H”电平，p沟MOS晶体管和n沟MOS晶体管中总有一个OFF，处于堵截／高阻抗状态。便是说，在不变状态下，不从电源(VDD)流向GND(Vss)的电流（贯穿电流）。在输出运动，不变的“H”或“L”状态下，花费功率（VDDXIDD）
无穷地靠近零。只需细小的表面泄电流和pn结泄电流。
在输出旌旗灯号“H”→“L”或“L”一“H”改变的过渡状态，p沟MOS晶体管和n沟MOS晶体管二者都处于ON的顷刻，因为输出级的耦合电容、浮游电容、负载电容等电容成份的充放电，会有电流勾当。以是静态任务时的功耗不是零。

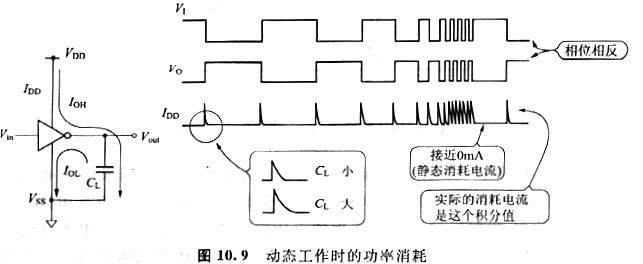

凡是在遏制数字旌旗灯号措置的场合，输出旌旗灯号的回升时候、下降时候非常短（方波），以是贯穿电流引起的功耗不是甚么大题目。可是，在利用中间电平的输出旌旗灯号的振荡电路等利用电路巾，必需寄望贯穿电流引起的功耗。比方，1MHz的石英振荡电路中利用CMOS反相器时，约莫有10mW的功率花费。 IC的逻辑状态是在“H”与“L”之间快速的变化着。在遏制高速数字旌旗灯号措置的场合，因为要对CMOS器件表里的电容成份遏制充放电，以是如图10.9所示，会发生相称的电流花费／功率花费。在遏制设想时，对于CMOS器件必需计较出IC自身所具备的电容成份，还要思考到静态任务时的功率花费。

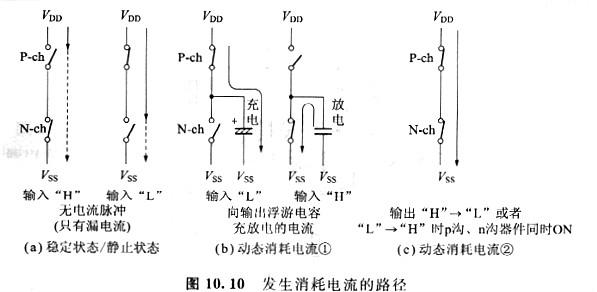

图10. 10示出发生电流花费的状态。
'
