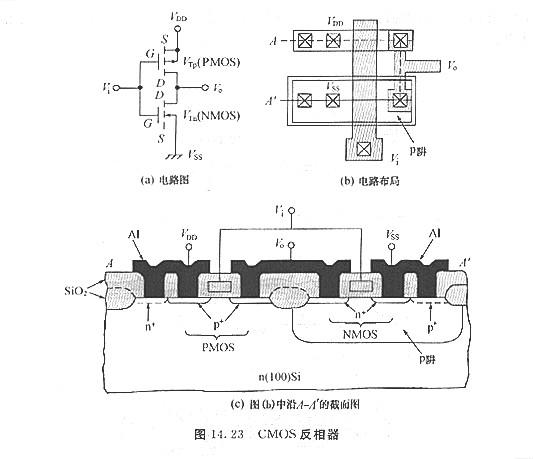

图14.23(a)为- CMOS反相器，上方PMOS的栅极与下方NMOS的栅极相连，两种器件皆为增强型MOSFET；对PMOS器件而言，阈值电压VTn小于零，而对NMOS器件而言，阈值电压VTn大于零（凡是阈值电压约为1/4VDD）．当输出电压Y1为接地或是小的正电压时，PMOS器件导通(PMOS栅极-地间的电势为-VDD，较vTp更小)，而NMOS为封闭状况．因此，输出电压Vo非常靠近VDD。（逻辑1）．当输出为VDD时，PMOS(Vcs=0)为封闭状况，而NMOS为导通状况(Vi=VDD，>VTn)．以是，输㈩电压Vn即是零（逻辑），CMOS反相器有一个配合的特点：即在任一的逻辑状况，在由VDD到接地间的串连路子上，此中有一个器件是不导通的，因此在任一不变逻辑状况下，只需小的泄电流；只需在MOS开关电源状况时，两个器件才会同时导通，也才会有较着的电流流过CMOS反相器．因此，平均功率花费相称小，只需几纳瓦，当每一个芯片上的器件很多天增添时，功率花费变成一个首要限定因素．低功率花费就成为CMOS电路最接收人的特点．

图14. 23(b)为CMOS反相器的计划．图14.23(c)则为沿着A-A，的器件截面图，在这个工艺中，先在n型衬底上遏制p型注入搀杂而组成一个P型阱（或p型槽）.p型搀杂浓度必需充足高本领过分弥补(overcompensate)n型衬底的背景浓度(backgrounddoping).对于p型阱的n沟道MOSFET，工艺则与后面所提过的不异，对于p沟道MOSFET而言，注入B、或(BF2)、离子至n型衬底组成源极与漏极，而As+离子则可用于沟道离子注入来调剂阈值电压及在p沟道器件附近的场氧化层下组成n+沟道阻断，因为制作p沟道MOS-FET需要p阱和其余的步骤，以是制作CMOS电路的工艺步骤数是NMOS电路的两倍，因此，咱们在工艺庞杂性与下降功率花费间需有所弃取，

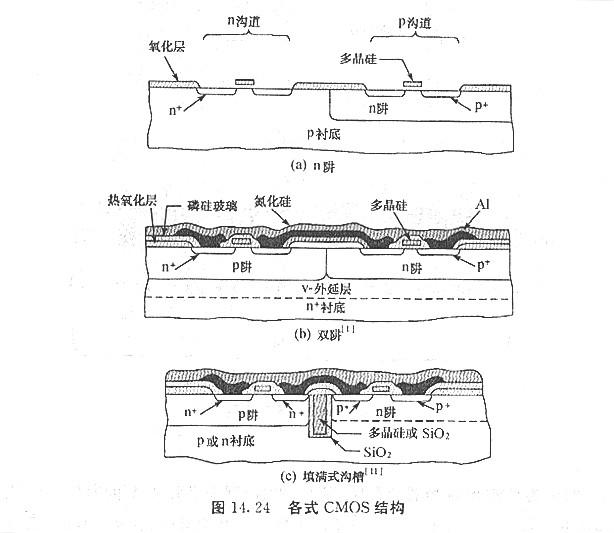

除上述的1，阱，另外一个替换方法是在1，型衬底内组成n阱，如图14.24(a)所示．在这个，隋况下，n型搀杂浓度必需充足高本领过分弥补p型衬底的背景浓度（即ND>NA）．不管用p阱仍是n阱，在阱中的沟道迁徙率会阑珊，因为迁徙率是由全数搀杂浓度（NA十ND）抉择的．比来有一种方法为在轻搀杂的衬底内注入两个分别的阱，如图14. 24(b)所示．这个机关称为双阱(twin tubs).因为在任一阱中都不需要过分弥补，以是可以或许获得较高的迁徙率。

统统CMOS电路都有寄生双极型晶体管所引起的闩锁（latchup，或译栓锁）题目．一个可有效避免闩锁题目的工艺手艺为利用深沟槽断绝( deep trench isola-tion)，如图14. 24(c)所示，在此手艺中，利用各向同性反应离子溅射刻(anisotropicreactivesputteretching)刻蚀出一个比阱还要深的断绝沟槽．接着在沟槽的底部和侧壁上发展热氧化层，而后淀积多晶硅或二氧化硅以将沟槽填满，这个手艺消除了闩锁景象，因为n沟道与p沟道器件被深沟槽隔分隔来，以下将会商对于沟槽断绝的详尽步骤与相干的CMOS工艺.
