今朝，MOSFET是ULSI电路中最首要的器件，因为它可比其余品种器件削减至更小的尺寸. MOSFET的首要手艺为CMOS(CMOSFET，complementary MOSFET)手艺，用此手艺，n沟道与p沟道MOSFET（别离称为NMOS与PMOS）可以或许制作在统一芯片内．CMOS手艺对ULSI电路而言出格具备接收力，因为在统统IC手艺中，CMOS手艺具备最低的功率花费．

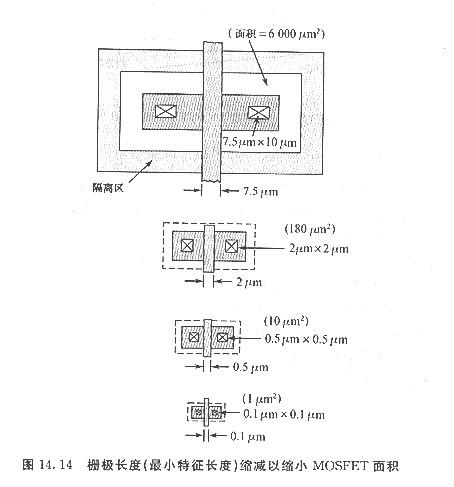

图14. 14闪现最近几年来MOSFET的尺寸按比例削减的趋势．在20世纪70年月早期，栅极长度为7.5/μm其对应的器件面积约莫为6000／μm2跟着器件的削减，器件面积也大幅度地削减．对于一个栅极长度为o．5J‘m的MOSFET而言，器件面积可以或许削减至小于早MOSFET面积的1%．预期器件的削减化将会延续下去．在21世纪初，栅极长度将会小于o．10μm.咱们将在14.5节会商器件的未来趋势．

根基工艺

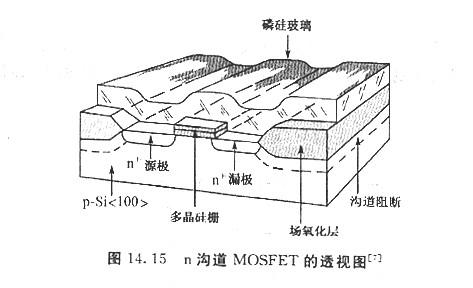

图14. 15闪现一个还没有遏制最初金属化工艺的n沟道MOS的透视图．最下层为磷硅玻璃（搀杂磷的二氧化硅，P-glass），它凡是用来作为多晶硅栅极与金属连线间的绝缘体及町动离子的吸杂层( gettering layer).将图14. 15与表现双极型晶体管的图14.7作相比，可寄望到在底子机关方面MOSFET较为简略．当然这两种器件都利用横向氧化层断绝，但MOSFFET不需要垂直断绝，而双极型晶体管则需要一个埋层n+-p结．MOSFET的搀杂漫衍不像双极型晶体管那般庞杂，以是搀杂漫衍的节制也就不那末首要．咱们将会商用来制作如图14. 15所示器件的首要工艺步骤．

cmos与pmos

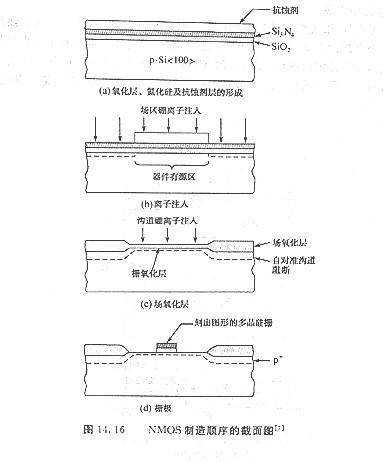

第一步制作一个n沟道MOSFET( NMOS)，其肇端材料为p型、轻搀杂（约1015cm-3)晶向、抛光的硅晶片．<100>品向的晶片<111>晶向的晶片好，因为其界面骗局密度(interface trap density)约莫是<111>晶向上的很是之．第—步工艺是利用LOCOS手艺组成氧化层断绝．这道工艺步骤与双极型晶体督工艺类似，都是先长一层薄的热氧化层作为垫层(约35nm)，接着淀积氮化硅(约150 nm)[图14.16(a)．有源器件地区是利用抗蚀剂作为遮掩层界说出的，而后颠末氮化硅—氧化层的组合物遏制硼离子沟道阻断注入[图14，16(b)])．接着，刻蚀未被抗蚀剂袒护的氮化硅层，在剥除抗蚀剂以后，将晶片置入氧化炉管，在氮化硅被去撤除的地区长一氧化层(称为场氧化层，field oxide)，同时也注入硼离子，场氧化层的厚度凡是为o．5μm一1μm．

cmos与pmos

第二步是发展栅极氧化层及调剂阈值电压(threshold voltage)（参考6.2.3节），先去除在有源器件地区上的氮化硅—二氧化硅的组合物，而后长一层薄的栅极氧化层（小于10nm）．如图14. 16(c)所示，对一个加强型n沟道的器件而言，注入硼离子到沟道地区来增添阈值电压至一个预约的值（如+o．5V）．对于一个耗尽型n沟道器件而言，注入砷离子到沟道地区用以下降阈值电压(如-o．5 V).

第三步是组成栅极，先淀积一层多晶硅，再用磷的分散或是离子注入，将多晶硅变为高浓度搀杂，使其薄层电阻达到典范的20Ω／口一30Ω／口，如许的阻值对于栅极长度大于3μm的MOSFET而言是得当的，可是对于更小尺寸的器件而言，多晶硅化物( polycide)可用来看成栅极材料以下降薄层电阻至l.Ω/口摆布，多晶硅化物为金属硅化物与多晶硅的组合物，罕见的有钨的多晶硅化物(Wpolycide).

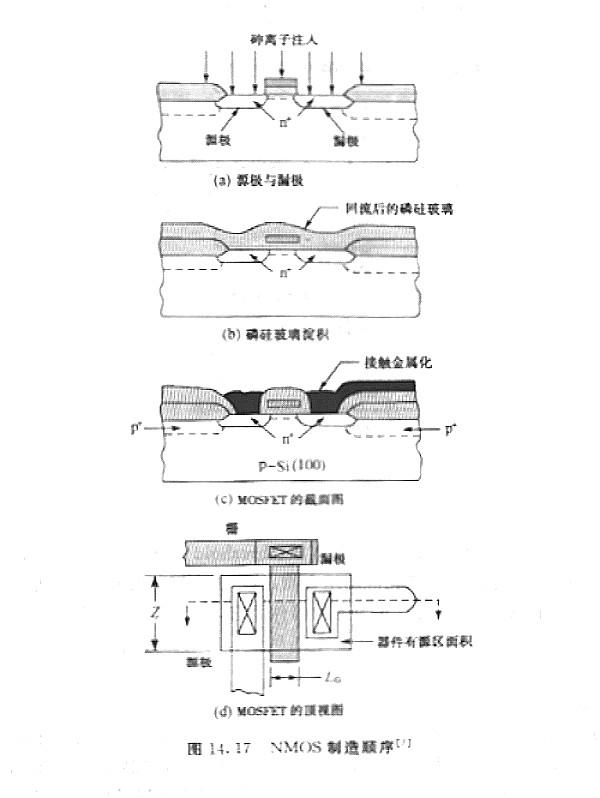

第四步是组成源极与漏极，在栅极图形实现后[图14. 16(d)，栅极可用作砷离子注入（约30keV，约5×1015m—。）组成源极与漏极时的遮掩层[图14. 17(a)，因此源极与漏极对栅极而言也具备自瞄准的结果，以是唯一构成栅极—漏极重叠( overlap)的因素是因为注入离子的横向散布(lateral straggling)（对于30keV的砷，只需5nm）．假设在后续工艺步骤中利用高温工艺将横向分散降至最低，则寄生栅极-漏极电容与栅极—源极耦合电容将可比栅极—沟道电容小良多．

最初一步是金属化．先淀积磷硅玻璃(P-glass)于整片晶片上，接着颠末加热晶片，使其勾当以发生一个平坦的表面[图14.17(b)]．以后，在磷硅玻璃上界说和刻蚀出打仗窗，而后淀积一金属层（如铝）并定出图形．实现后的MOSFET其截面如图14. 17(c)所示．图14.17（d)为对应的顶视图，栅极的打仗凡是被安排在有源器件地区以外，以防止对薄栅极氧化层发生能够的危险．
