漏极电流和漏源极间电压
信息来历：本站 日期：2017-05-12

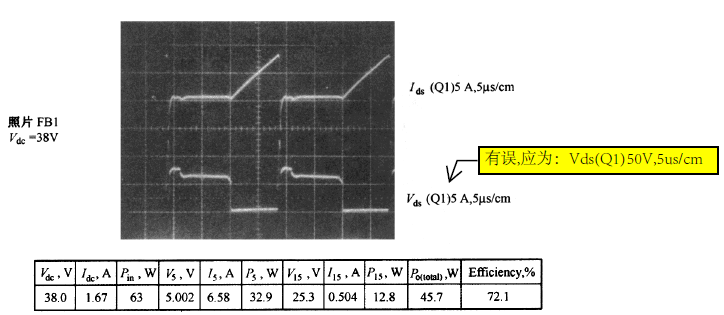

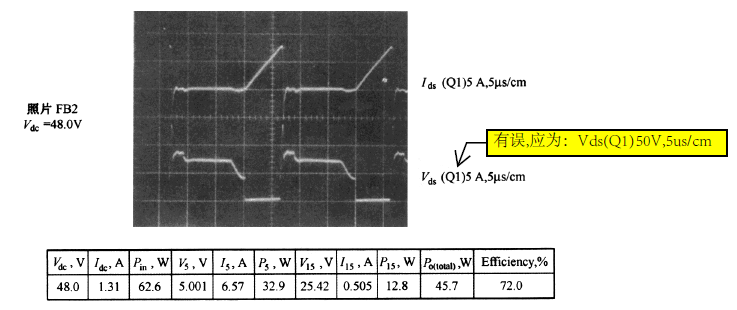

90%满载状态下 ，输出电压为其最小值 、最大值及额外值时漏极 电流和漏源极间电压的波形这些波形如图 14.19 所示 。MOS管开关电源管导通时 ，低级电流波形是线性增添的斜坡形状
关断顷刻 ，回升的漏极电压上有漏感尖峰 。尖峰的数值由 RCD 缓冲器的电容 C2 节制。这个电容器件应选得充足大 ，既能限定漏感尖峰以保障开关管安然 ，又不 会使缓冲器电阻 RI 上的消耗
过大。
从图 14.19 中的波形可见，飞c 增添时，为对峙主输出电压恒定脉宽变窄了 （ 反映环起作 用）。从波形还可以或许看出 ，输出功率恒定时斜坡电流峰值在统统输出电压 F都相称 。
如图 14.19 所示，漏感尖峰事后 ，漏源极间电压下降 （ 除尖峰后有一小段的平台） 到
。而 且 保 持 该 值 直 到 复 位 伏 秒 数 等 于 置 位 伏 秒 数
，而后再下降至几 。
图 14.20 所示为更低的总输出功率 （ 17W） 下，差别输出电压时测得的披形 。可以或许看到 ， 统统导通脉宽都很窄 ，统统低级电流峰值 C di= Vprimary ton IL ） 都很低 。这是因为从输出母线 接收的功率［ 只（］P )2 IT ］ 变小了 。导通终了时低级电流峰值变低使漏感尖峰也下降了 。
