单片开关电源的根基道理

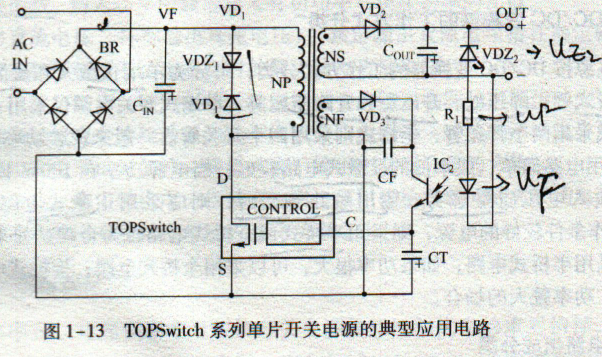

单片MOS开关电源的典范利用电路如图1-13所示。因为单端反激式开关电源电路简略、所用元件少，输入与输人世有电气断绝，能便利地完成多路输入，开关管驱动简略，以是该电源便接纳了单端反激式拓扑布局。由图1-13可知，高频变压器低级绕组NP的极性与次级绕组反应绕组NF的极性相反。当导通时，次级整流管VD2停止，此时电能以磁能量情势存储在低级绕组中；当停止时，VD2导通，能量传输给次级。高频变压器在电路中兼有能量存储、断绝输入和电压变更三大功效。在图l-13中，BR整流桥，CIN为输入端滤波电容，为输入滤波电容。交换电压UAC颠末整流滤波后取得直流高压U1,经高频变压器的低级绕组加至的漏极上。在MOS关断刹时，高频变压器的漏感会发生尖峰电压。别的，其在低级饶组上还会发生感到电压（其反向电动势）uoR，二者叠加在直流输入电压Ul上，加至内MOSFET的漏极上，是以，必须在漏极增位掩护电路。钳位掩护电路由瞬态电压按捺器或稳压二极管VXz,梗阻

二极管VD1构成，VD1宜接纳超快规复二极管。当MOS导通时，变压器的低级极性为上正下负，从而导致VD1停止，因此钳位掩护电路不起感化。在MOS停止刹时，变压器的低级极性则变为F_负下正，此时尖峰电压就被VDZ1接收掉。

该电源的稳压道理简述以下：反应绕组电压颠末整流滤波后取得反应电压，经光耦合器中的光敏三极管给TOPSwitch的节制端供给偏压。CT是节制端c的旁路电容。设稳压二极管vDZ2的不变电压为Uz2，限流电阻lt．两头的压降为uR．光耦合器由LED发光二极管的正向压降为uF则输入电压UO可表现为Uo=Un+Z2+UR当因为某种缘由（如交换电压下降或负载变轻）导致Uo下降时，因Uz2不变，则uF就随之下降，使LED的任务电流，增大，再经由过程光耦合器使的节制端电流LC增大，但因输入占空比D与lc量正比，故D减小，这就迫使UO下降，从而到达了稳压目标。反之，一样起到稳压感化。因而可知，反应电路是经由过程调占空比，使输入电压趋于不变的。
