电子整流器功率

电源的功率因数校订

信息来历：本站　日期：2017-05-13　

分享到：

在开关电子元件调剂器范围，任何使输出电网电流为非正弦，或即使是正弦波但和正弦输出电压差别相位，或使输出电流具备谐波的电路机关城市下降功率因数从而发生功率消耗。本章介绍的功率因数校订电路，能使输出真个电网电流正弦化井和输出电网电压同相位，并且能消除谐波。因为桥式整流器后加电容滤波使输出真个电网电流严峻畸变（图 15.2 C c）），以是这些手艺对电网供电的开关电源是非常有用且必需实施的。由图 15.2 ( a）和图 15.2 C b ）可知，假设不滤波电容 Co 并且负载是纯电阻，那末电压凡将是正弦半波 ABXCDYEF 。从整流器整流出来的电流也有不异的正弦半波，且从输出端接收的电网电流也是正弦波并且和正弦输出电压同相位，功率因数为 1。假设输出电压和电流的有用值为川和 Ii ’ 则输出和输出负载功率可表现为只（固然，像 ABXCDYEF （图 15.2 C b ）如许的正强半波输出电压是不能蒙受的。PWM节制芯片整流器的独一目标是将输出交换电压变更成纹波尽可以或许小的直流电压，正因为如斯，才接入滤波电容 Co 来发生波形 ABCDEF 。如许可以或许发生较高的直流分量（在 B 和 C 或 D 和 E 的中间）和较低的 B-C 或 C D 的峰一峰值纹波。现在，在 B 和 C 或 D 和 E 之间，统统整流器都被反偏，不电网电流流过，负载电流由电容 Co 供给。在 A、C 和 E 时候，回升的输出电压给整流器供给正向偏置电压，电网电流流过负载并给电容充电弥补其零丁给负载供电时丧失的电荷。

负载为 C。时，电网输出电流

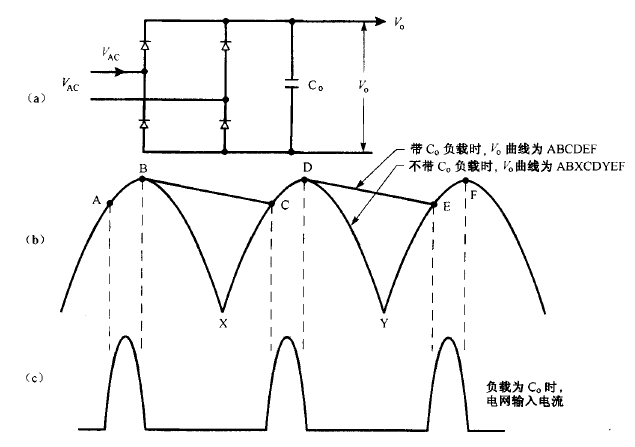

图 15.2 C a ）和 C b ）输出桥式整流器前面接电容滤波器和不接电容滤波器的电压波形。C c）跟尾电容 C。时的输出电网电流波形跟尾滤波电容时的电网电流波形如图 15.2 ( c）所示，它是输出电压的每一个正弦半波前端的一系列电流窄脉冲。滤波电容越大，输出电流的脉冲宽度越窄，峰值越高，有用值越大，回升和F降得更快。PWM节制芯片功率因数校订的目的便是要消除这些窄而陡的电网电流脉冲。这些陡的电流会引起频射搅扰（ RFD 题目，更严峻的是，它的有用值比所需的负载输出功率值要大，这不只会构成输出发机电温升太高，还会使滤波电容的温升前进并下降其坚固性。功率因数校订可以或许去掉桥式整流器后接的大滤波电容 Co ，从而保障整流器输出电压按正弦半波曲线回升和下降，接着功率因数校订电路将正弦半波输出电压转换成恒定的直流输出电压，并颠末监控输出电网电流使其成为正弦波并与刹时输出网压成比例。这可以或许用脉宽调制的 boost 变更器 (1.4 节）来实现。在全部正强半波时候里，boost 变更器的导通时候由 PWM 节制芯片来节制，使输出电流变为正弦波，获得输出比输出正弦电压幅值高的不变的直流电压。
