全桥拓扑

buck电流馈电全桥拓扑

信息来历：本站　日期：2017-05-15　

分享到：

buck电流馈电全桥拓扑逐一底子任务道理这类拓扑如图所示。它与图所示的 buck 电压馈电全桥电路类似，一样不输入电感。但还比后电路少了 buck 滤波电容 Cl 。不过能够为此处仍有一个由次级输入电容根据变压器臣比平方干系折射确当量电容 CIV ，其滤波服从与同容量理论电容不异。

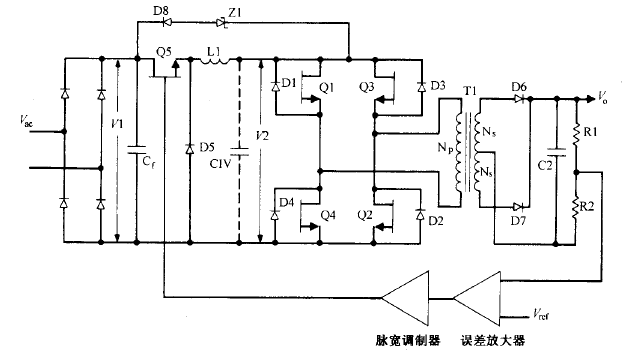

脉宽调制器偏差缩小图5.10buck电流馈电全桥电路。这里省去了经常使用的buck输入滤被电容Cl。图中画有当量电容CIV，它是统统主辅输入电容折算到低级的电容值。斜对角的两个开关管同时导通。使即将关断的开关对管和即将导通的开关对管短时重叠导通（lμs）对电路任务非常有益。即将关断的功率开关管和即将导通的开关对管同时导通时，因为LIC未接Cl）显现高阻抗，桥路统统的输入、输入接点电压均降为零。恰是这个高阻抗使桥路的供电源成为恒流源。Zl和D8组成高端电压钳位电路，使后关断的开关管关断电压不超出VI与所示电路一样，该电路用一个输入电感替换统统所示电路的输入电感。

因此，会商的统统长处。该电路晶体管 Ql Q4 不像图 5.8 所示电路那样利用调宽调制。两对斜对角的晶体管以半个周期轮流导通，并且二者之间不像图 5.9 所示的 buck 电压馈电拓扑那样需留死区时候。图 5.10 所示电路中的每对晶体管的导通时候都稍大于半个周期。凡是颠末晶体管的存储时候（对慢速管〉或加一些廷时（对疾速晶体管或 MOSFET 管）实现。而输入电压的调度是颠末调度 buck 电路 Q5 的导通脉宽实现的。
