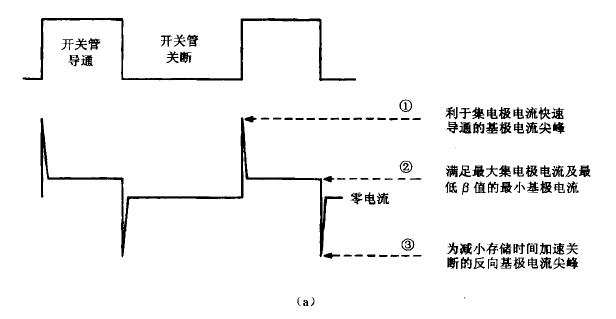

导通刹时基极过驱动峰值输出电流／bl为了保障敏捷导通集电极电流，须要有一个延续时候很短且峰值约为导通时代均匀值2～3倍的基极尖峰电流供应基极。该尖峰的延续时候仅为最小导通时候的2%-3%，如图8.2 (a )所示。

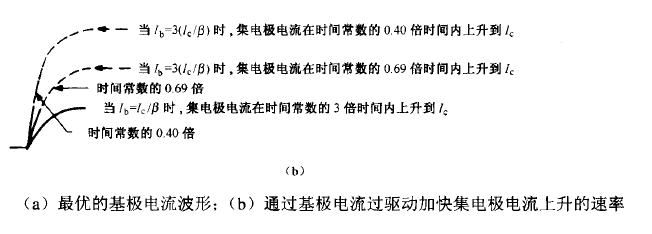

图 8.2 (b)给出了这类 “ 导经由过程MOS管驱动” 效应的图示。若是对导速率不请求，则为了取得请求的集电极电流（ Ic1）所须要的基极输出电流（／bl ）只需知足将电压 Vee下降到集电极负载线和lc/Vce曲线的交点处的饱和电压Vce(at)的程度上就能够了。在知足下面请求的／bl的感化下，集电极电流将以某个时候常数ta呈指数回升，并且在3ta的时候内进入 lci5%的规模内。

但是，若基极电流为2Ib1（过驱动系数为2），集电极电流将敏捷回升，直至2/cl.若是不电源电压和负载阻抗的限定，它将在不异的时候3ta后到达2Ic1。但因为集电极电流受电源电压和负载阻抗的限定，它只能到达lci.是以集电极电流仅须要0.69儿ta的时候内到达希冀值lci，而非3ta.近似地，若是过驱动系数为3(/b=3/b1），则集电极电流会敏捷回升，直到靠近于 3lc1 。

若是不负载阻抗和电源电压的限定，将在不异的时候3ta 后到达 3Ic1。但现实上集电极电流遭到限定，它只能到达 lcl。是以集电极电流是在 0.4ta 时候内到达希冀值 lc1的，而非3ta为加快晶体管的导通，过驱动系数凡是选为2-3。这个过驱动系数用于具备典范B值的晶体管。B值低的晶体管速率很快，不须要高的过驱动系数。而B值高的晶体管速率慢，其相应的过驱动系数约莫为典范B值晶体管的两倍。
