cmos利用

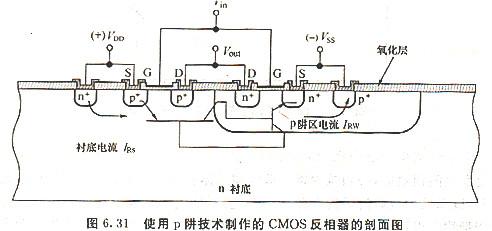

在CMOS利用中能同时将p沟道mos管与n沟道MOSFET建造在统一片芯片上．须要额定的搀杂及分散步骤，以便在衬底中成“阱”或“盆(tub)”．阱中的搀杂品种与四周衬底差别．阱的典范品种有p阱、n阱和双阱．阱手艺的具体内容将于第14章中会商．图6. 31为利用p阱手艺建造的CMOS反相器的剖面图．在此图中，p沟道与n沟道MoSFET别离建造于n型硅衬底和p阱当中．

cmos电路

CMOS电路的阱布局最首要的题目在于闩锁景象，闩锁是由阱布局中寄生的pn—p-n二极管感化所构成的，如图6.3】所示，寄生的p—n-I，一n二极管是由一横向的p-n-p及一纵向的n-p-n双极型晶体管所构成的．p沟道MOSFFT的源极、n衬底及p阱别离为横向p-n-p双极型晶体管的发射极、基极及集电极；n沟道MOSFET的源极、p阱及n衬底别离为纵向n-p-n双极型晶体管的发射极、基极及集极为寄生局部的等效电路如图6.32所示．凡及Rw别离为衬底及阱中的串连电阻．每晶体管的基极是由另外一晶体管的集电极所MOS管驱动，并构成一正反应回路，其架构就如第5章中所会商的可控硅器件( thyristor)．闩锁产生于两个双极型晶体管的共射电流增益乘积大于l时．当产生闩锁时'一大电流将由电源供给处(Vpo)流向接地端，致使普通一般电路任务间断，乃至会由于高电流散热的题目．而破坏芯片自身．

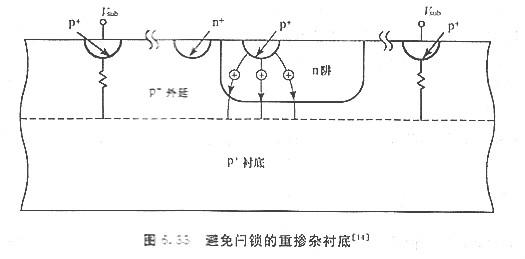

为防止产生闩锁效应，必须削减寄生双极型晶体管的电流增益，一种体例是利用金搀杂或中子辐射，以下降多数载流子的寿命，但此体例不易节制且也会致使泄电流的增添．深阱布局或高能量注入以构成发展阱( retrograde well)，能够晋升基极杂质浓度，因此下降纵向双极型晶体管的电流增益．在发展阱布局中，阱搀杂浓度的峰值位于阔别外表的衬底中．另外一种削减闩锁效应的体例，是将器件建造于高搀杂衬底上的低搀杂内涵层中，如图6. 33所示．高搀杂衬底供给一个搜集电流的高传导途径，这些电流随后会由外表接点流出．
