MOSFET根基布局

信息来历：本站　日期：2017-05-22　

分享到：

由于在栅极与半导体之间有绝缘二氧化硅的干系，MOS管器件的输出阻抗很是高，此一特点使MOSFET在功率器件的利用相称惹人注视，由于高输出阻抗的干系，栅极泄电流很是低，是以功率MOSFET不用像利用双极型功率器件一样，须要庞杂的输出驱动电路．另外，功率MOSFET的开关速率也比功率双极型器件快良多，这是由于在封闭的进程中，MOS的单一载流子任务特征并不会有多数载流子贮存或复合的题目，

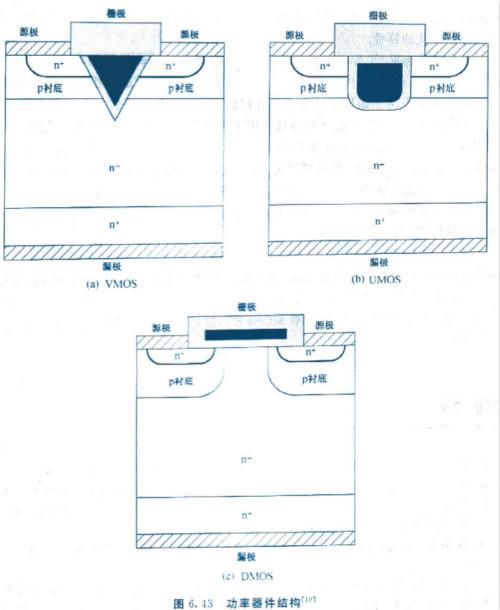

图6.43为三个根基的功率MOSFET布局．与ULSI电路中的MOSFET器件差别的是，功率MOSFET接纳源极与漏极别离在晶片上方与下方的垂直布局．垂直布局有大的沟道宽度和可下降栅极四周电场拥堵的长处．这些特征在高功率的利用上很是首要．

图6.43(a)为有V型沟槽外型栅极的V-MOSFET，V型沟槽可经由过程KOH溶液湿法刻蚀来构成．当栅极电压大于阈值电压时，沿着V型沟槽边缘将感到出反型的沟道，并在源极与漏极之间构成一导电的沟道．V-MOSFET成长的首要限定在于其相干的工艺节制.V型沟槽尖端的强电场能够会构成该处电流拥堵，进而构成器件特征的退步，

图6.43 (b)为U-MOSFET的剖面图，与V-MOSFET很是类似.U型沟槽是经由过程反映离子刻蚀来构成，且其底部角落的电场大致上比V型沟槽的尖端小良多．另外一种功率MOSFET为D-MOSFET，如图6.43(c)所示．栅极做在上外表处，并充作后续两重分散工艺的掩模版．两重分散工艺（此即称之为D-MOSFET的来由）用来构成p基极和n+源极等部位．D-MOSFET的长处在于其跨过p基极地区的长久漂移时候和可防止转角的大电场，

此三种功率MOSFET布局在漏极区都有一个n一的漂移区，n一漂移区的搀杂浓度比p基极区小，以是当一正电压施加于漏极上时，漏极/p基极结被反向偏压，大局部的耗尽区宽度将跨过n一漂移区，是以n一漂移区的搀杂浓度及宽度是计较漏极撑持电压的一个首要参数．另外一方面，功率MOSFET布局中存有…寄生的n-p-n-n+器件．

为了防止双极型晶体管在功率MOSFET任务时举措．需将p基极与ni源极（发射极）之间短路，如图6. 43所示，如斯可以使p基极保持在一牢固电压．
